8.2  项目的工作原理分析

发光二极管（Light-Emitting Diode，LED）是一种能发光的半导体电子元器件。与普通二极管一样，发光二极管由一个PN结组成，具有单向导电性。当给发光二极管加上正向电压后，从P区注入N区的空穴和由N区注入P区的电子，在PN结附近分别与N区的电子和P区的空穴复合，产生自发辐射的荧光，从而达到点亮的效果。常使用的是发红光、绿光、黄光或者白光的二极管，如图8-1所示。

发光二极管极性说明：LED两根引线中较长的一根为正极，较短一端为负极，电路符号如图8-2所示。有的发光二极管的两根引线一样长，但一般都有明确的正负极标示。当给LED通电时，它的正负极加上合适的电压，LED会亮起来。一般发光二极管工作电压在1.6～2.8V之间，而工作电流一般在2～30mA之间。

使用单片机对LED进行点亮熄灭的控制，其电路结构主要由单片机控制器、晶振电路、复位电路和输出设备LED构成，其电路结构如图8-3所示。

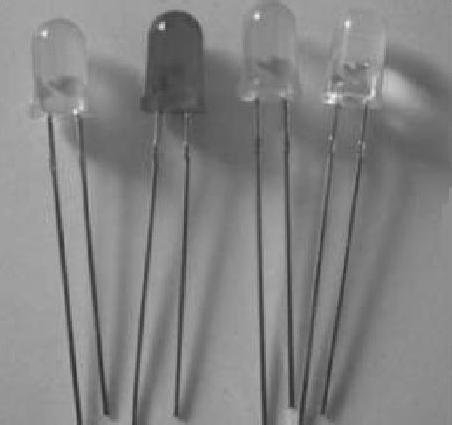

图8-1 发光二极管实物图

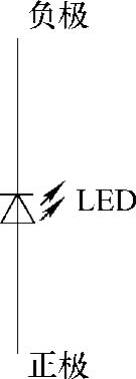

图8-2 发光二极管电路图符号

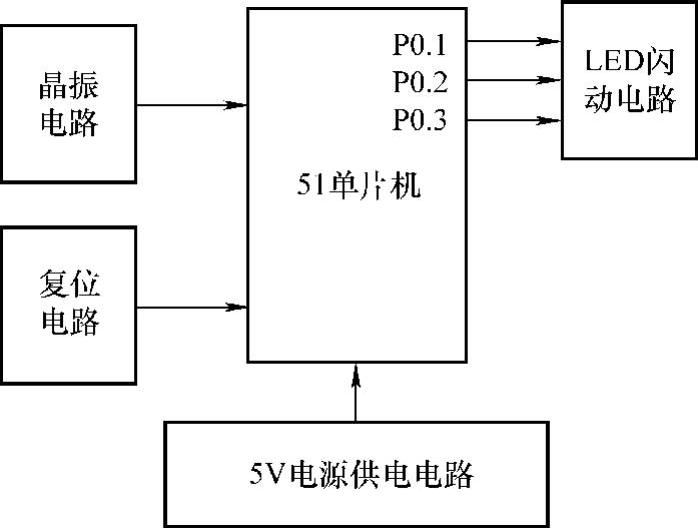

图8-3 LED闪动电路结构图
