9.2  项目的工作原理分析

按键实物图如图9-1所示，图中按键有6个引脚，用万能表测试6个引脚的导通情况：测试结果显示电能表一端接3脚的中间脚，另一个接其他引脚，一旦按下按键，则独立的两端之间的引脚导通；若按钮没有按下，则独立的两端之间不导通。

本项目中，一端引脚电平固定，另外一端引脚与单片机的I/O口相连，通过对按钮按下或者不按下，使得该引脚电平发生改变，单片机通过检测电平变化值完成对按键输入信息的获得，从而实现项目设计的各种需求。根据项目需求，采用单片机对按键控制，电路结构由单片机最小系统（包括晶振和复位电路）、电源电路、按键电路和LED显示电路构成，电路结构如图9-2所示。

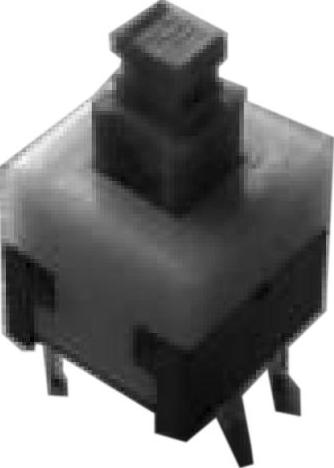

图9-1 按键实物图

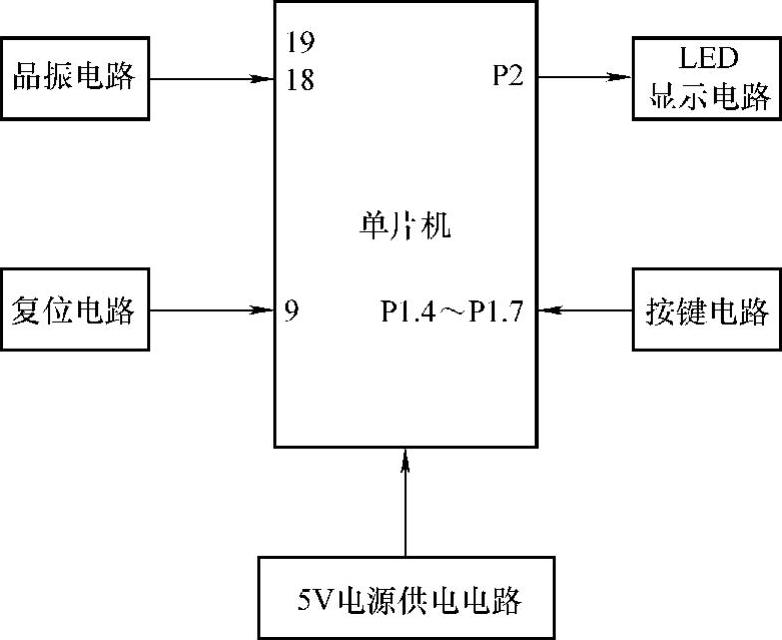

图9-2 独立按键控制电路结构图
