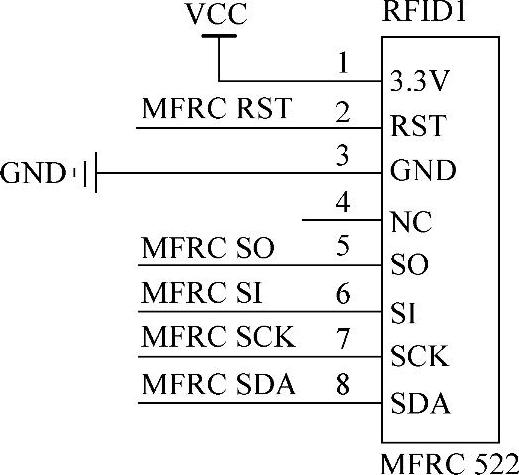

RFID卡读卡电路的设计主要用于身份认证，MFRC522IC卡读写卡模块提供接口电路，接口电路引脚功能分别为3.3V电源供电引脚、RST模块复位引脚、GND电源地、SO读卡器输出、SI读卡器数据输入、SCK数据时钟接口、SDA数据接口。MFRC522IC读写卡模块采用SPI通信方式，由MSP430单片机模拟SPI通信方式与读写卡模块进行通行，如图21-4所示。

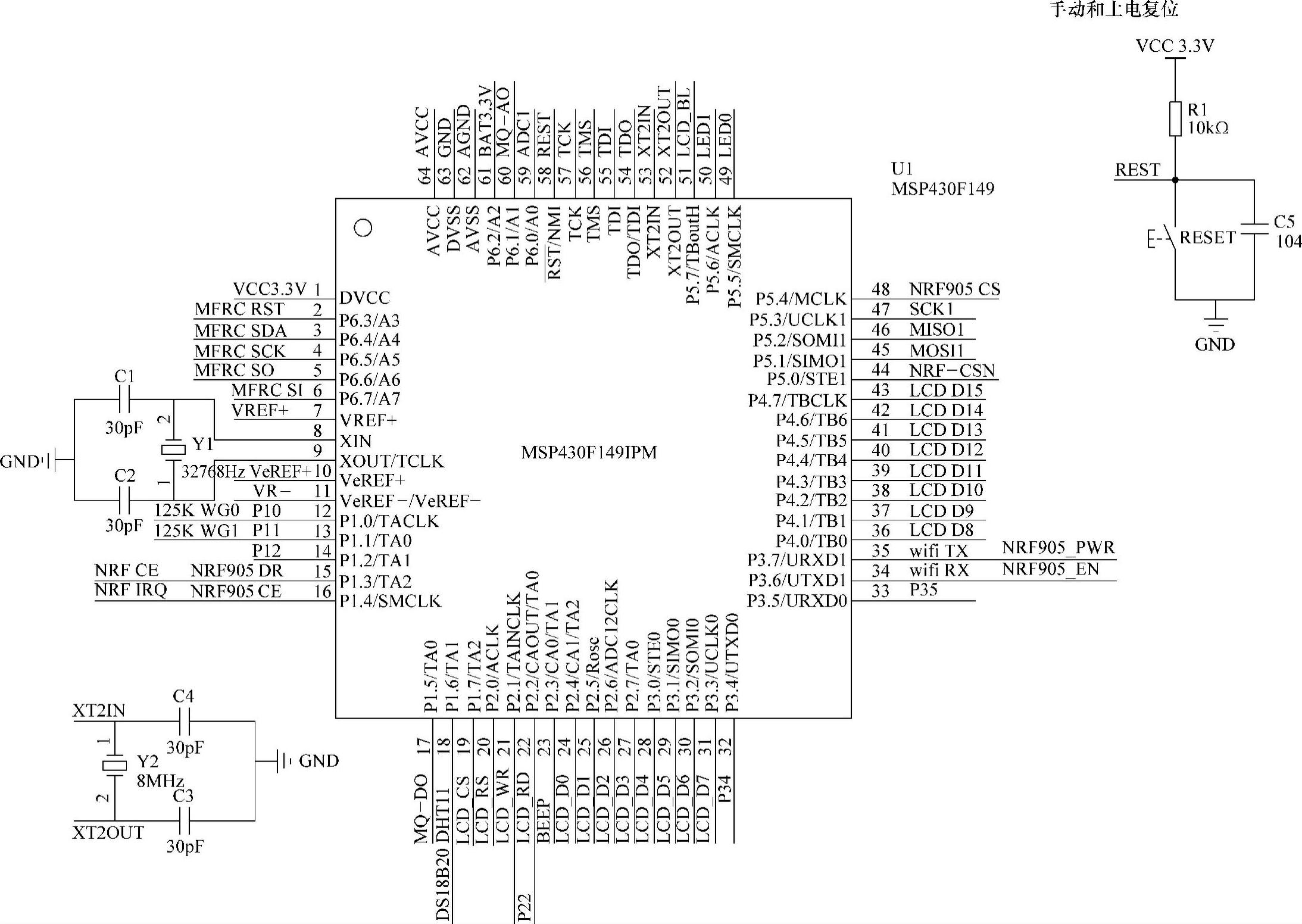

图21-2 单片机最小系统

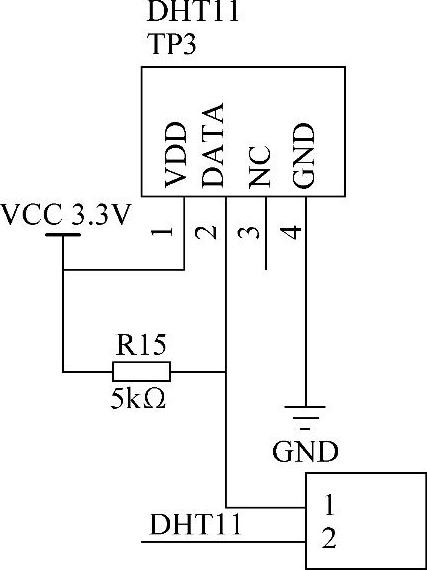

图21-3 温湿度采集电路原理图
图21-4 RFID读卡电路
