12.2  项目的工作原理分析

51单片机有一个全双工的串行通信口，内部有两个缓冲器SBUF（serial Buffer），一个作发送缓冲器，另一个作接收缓冲器，所以单片机和PC之间可以方便地进行串口通信。串行通信波特率时钟必须从内部定时器T1获得。串行口工作方式有4种，并具有不同的通信方式。因此，在使用51单片机串行口时要先对串行口初始化，包括设置产生波特率定时器T1、串行口控制和中断控制。

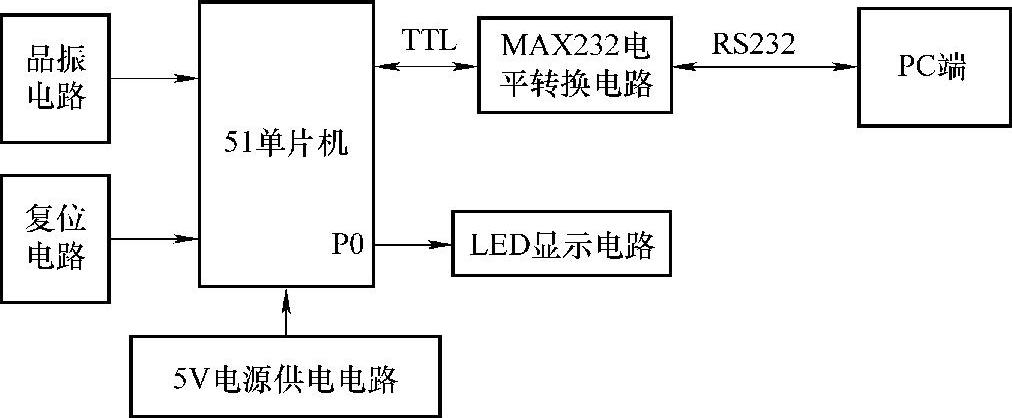

图12-2 串行通信电路结构框图

本项目电路晶振选择11.0592MHz，在与PC通信时，串口选用波特率根据具体情况而定。本项目选择串行口工作方式1波特率1200bit/s，其定时器T1的初值，E8H装载到TH1和TL1中设置波特率。单片机与PC通信时，由于单片机输出TTL电平，而PC为RS232电平，则需要经过MAX232电平转换电路实现通信。项目实现串行通信电路结构框图如图12-2所示，由单片机最小系统（包括晶振电路和复位电路）、电源电路、LED显示电路以及电平转换MAX232电路构成。
