9.3  项目的硬件电路设计

9.3 项目的硬件电路设计

根据项目工作原理分析的独立按键控制电路结构图，说明整个按键控制电路由单片机最小系统、电源电路、按键电路和LED显示电路组成。其中电源5V供电，晶振电路设计时单片机18引脚和19引脚外接晶体振荡器和微调电容相连，电容C1和C2的电容值为30pF，晶振频率为11.0592MHz。复位电路采用手动复位，通过单片机9引脚RST外接复位电路完成单片机上电复位功能。P2口与4只LED显示电路相连，其中R2～R5，R10～R13为限流电阻，防止电流过大烧坏LED。独立按键S1～S4通过与单片机的P1.4～P1.7连接，单片机不断检测是否由S1～S4按键按下，一旦有按键按下，相应的LED点亮，其中R6～R9为上拉电阻。

1）独立按键检测流程如下：

查询是否有按键按下？

查询是哪个按键按下？

执行按下按键相应的按键处理功能。

2）本项目4个独立按键控制4只LED的点亮规则如下：

按下S1按键，点亮8盏LED。

按下S2按键，控制奇数灯亮。

按下S3按键，控制偶数灯亮。

按下S4按键，控制点亮1盏LED。

根据上述理论，结合图9-2独立按键系统设计方案，设计出来的独立按键电路原理图如图9-3所示。

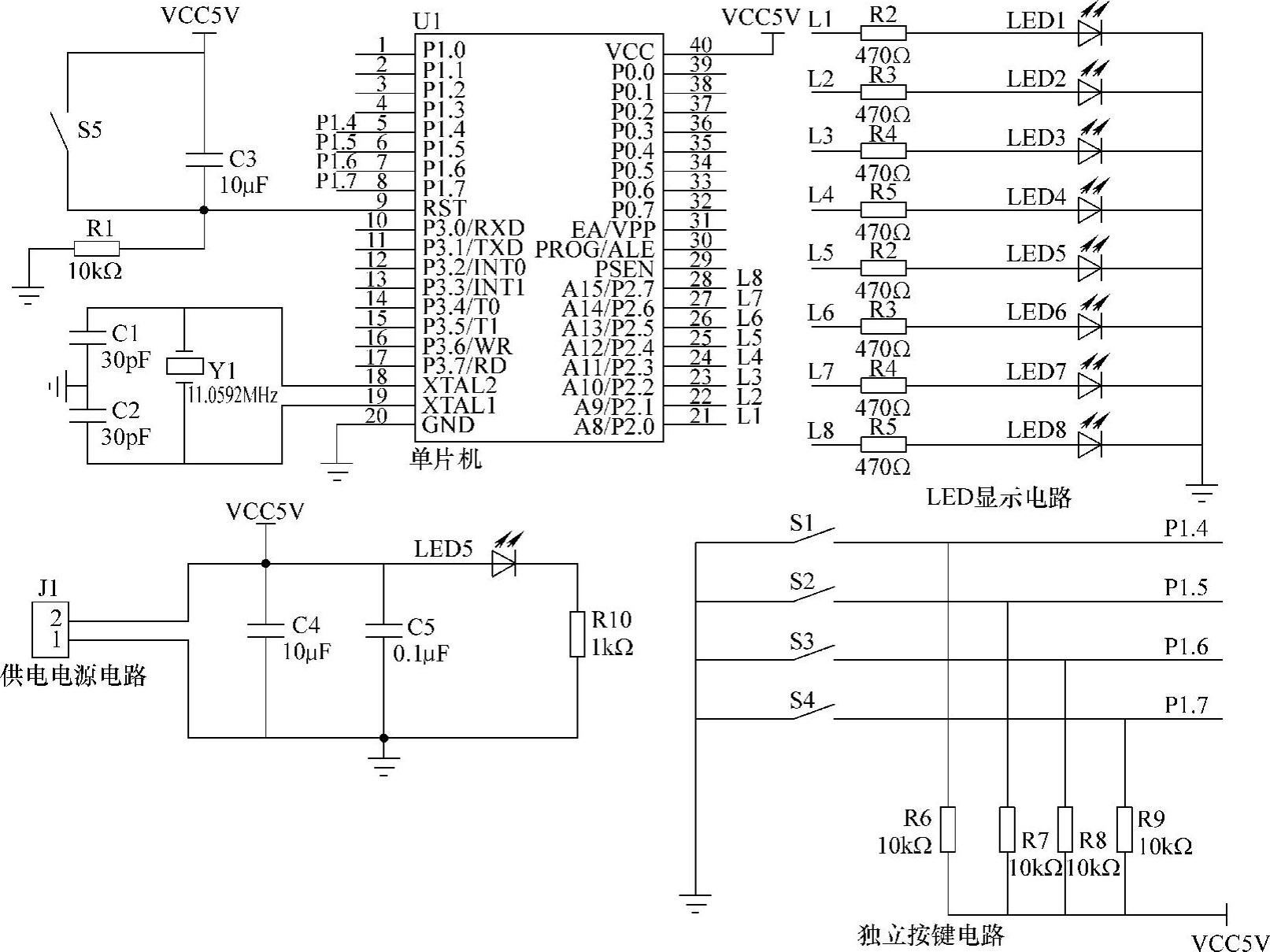

图9-3 独立按键控制电路硬件的原理图
