18.6 系统调试总结

针对第18.3、第18.4、第18.5节关于对安卓手机APP控制蜂鸣器实现鸣叫的硬件电路和底层软件程序的设计以及APP控制蜂鸣器开关的前端设计，进行项目联合调试。

1）在后缀名.xml设计的界面布局如图18-5所示，在后缀名.java中设置对应实现的功能。

2）在底层软件程序设计中，需要对WiFi进行配置。设置AP模式，即路由模式，重启模块设置，设置启动多连接方式，设置服务器和定义端口号，设置串口通信。将第18.6节采用C语言编写的底层硬件电路驱动程序编译成功后烧写到51单片机中，如图18-6所示编译成功的结果图。

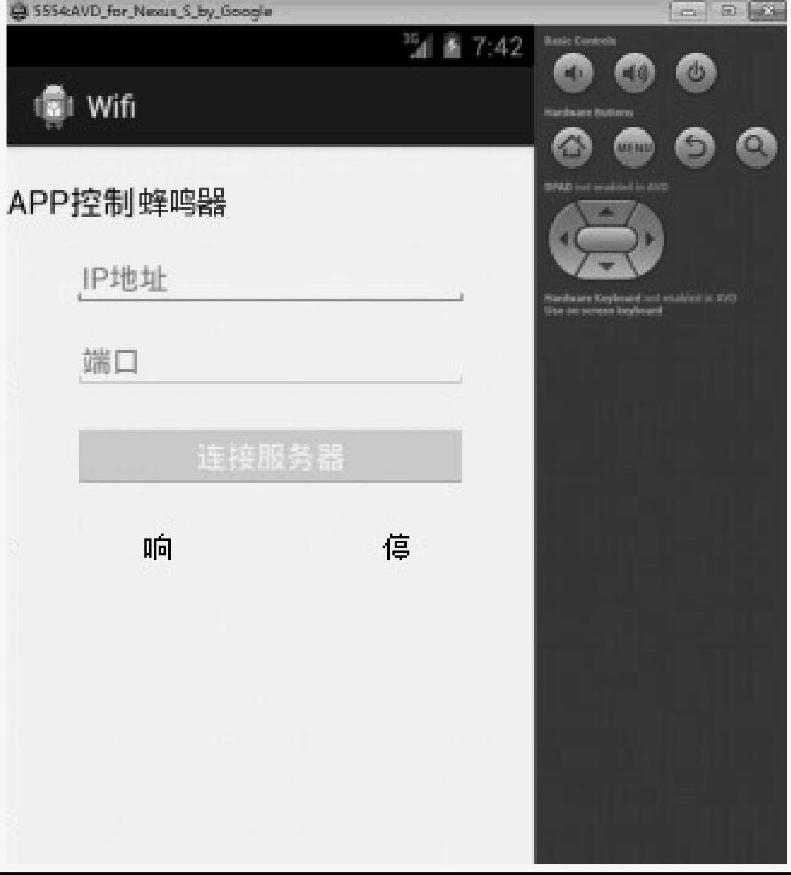

图18-5 界面布局图

图18-6 底层电路软件编译成功结果图

3）根据底层硬件电路的原理图，完成单片机最小系统、蜂鸣器及其驱动电路、WiFi模块和电源电路的连接。

4）底层硬件电路通电，打开安卓手机连接ESP8266 WiFi。如图18-7所示手机连接WiFi的IP地址与端口号。在APP蜂鸣器控制界面中输入IP地址192.168.4.1和端口号8080。实现WiFi连接，如图18-7所示为WiFi连接设置界面。

5）按下按钮“响”，底层硬件电路上蜂鸣器鸣叫；按下按钮“停”，底层硬件电路上蜂鸣器停止鸣叫，如图18-8所示为项目的最终调试成功的实物图。

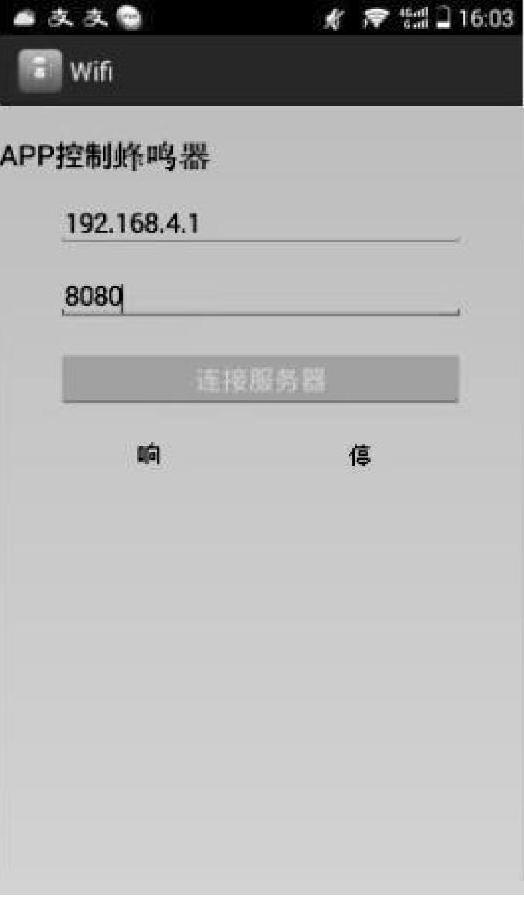

图18-7 WiFi连接设置界面

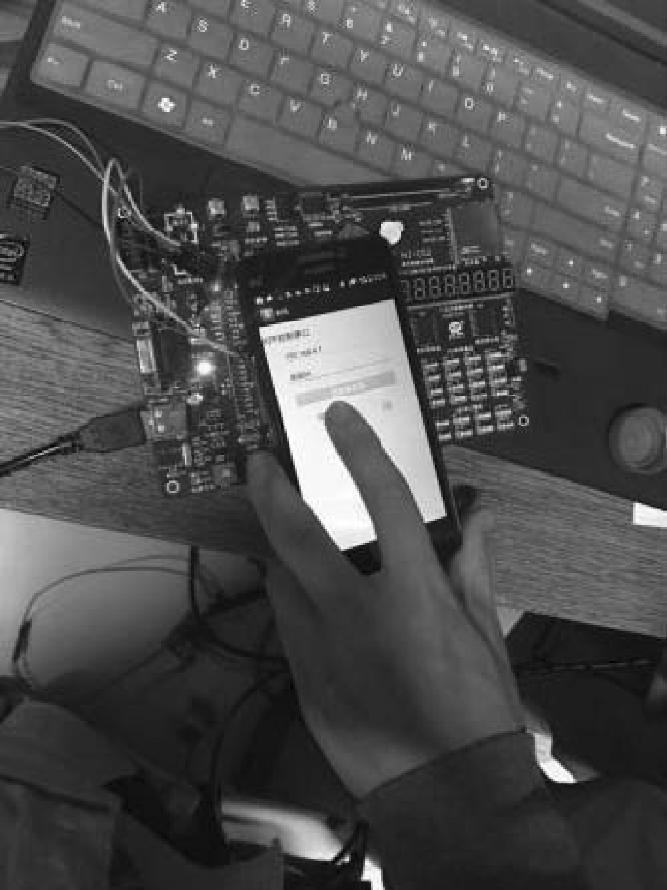

图18-8 项目最终调试成功实物图
