15.6  项目调试

针对第15.3～15.5节关于对安卓手机APP控制LED灯点亮与熄灭的硬件电路和底层软件程序的设计以及APP控制LED灯的前端设计，进行项目联合调试。

1）在后缀名.xml设计的界面布局如图15-5所示，在后缀名.java中设置对应实现数据功能。

2）在底层软件程序设计中，需要对WiFi进行配置。首先需要设置AP模式，即路由模式，再进行重启模块设置，然后设置启动多连接方式，设置服务器和定义端口号，最后需要设置串口通信参数。将采用C语言编写的底层硬件电路驱动程序编译成功后烧写到51单片机中。

3）根据底层硬件电路原理图，完成单片机最小系统、LED灯显示电路、WiFi通信电路、电源电路的硬件连接。

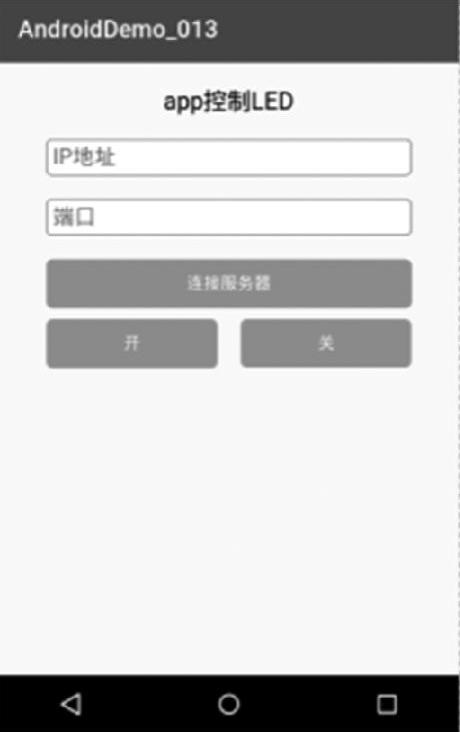

图15-5 APPUI布局

4）底层硬件电路通电，打开安卓手机连接ESP8266WiFi。如图15-6所示手机连接WiFi的IP地址与端口号。在APP控制LED灯界面中输入IP地址192.168.4.1和端口号8080。实现WiFi连接。

5）按下手机APP控制界面，按下按钮“开”，在底层硬件电路上控制LED灯亮；按下按钮“关”，在底层硬件电路上控制LED灯熄灭，项目最终调试成功的实物图如图15-7所示。

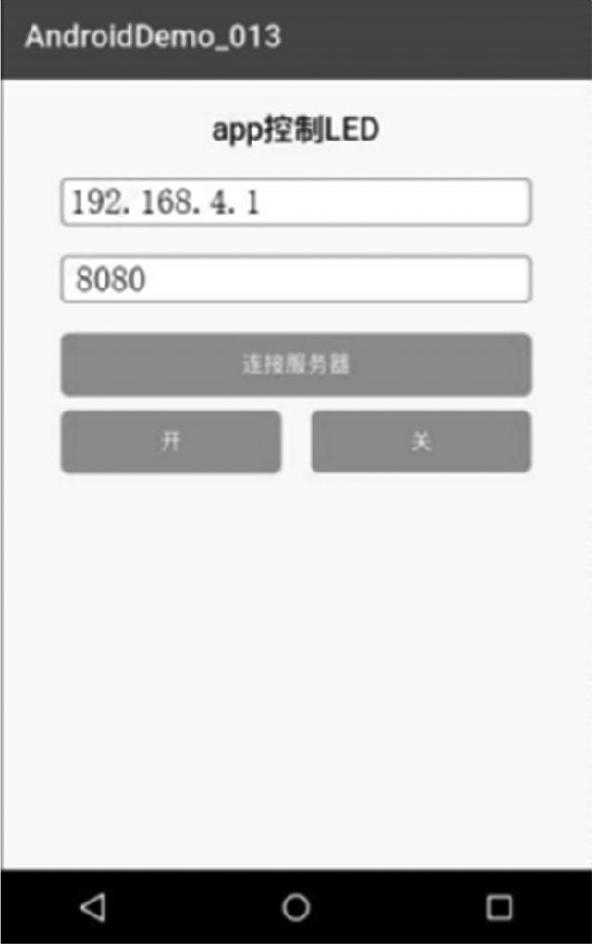

图15-6 WiFi连接设置界面

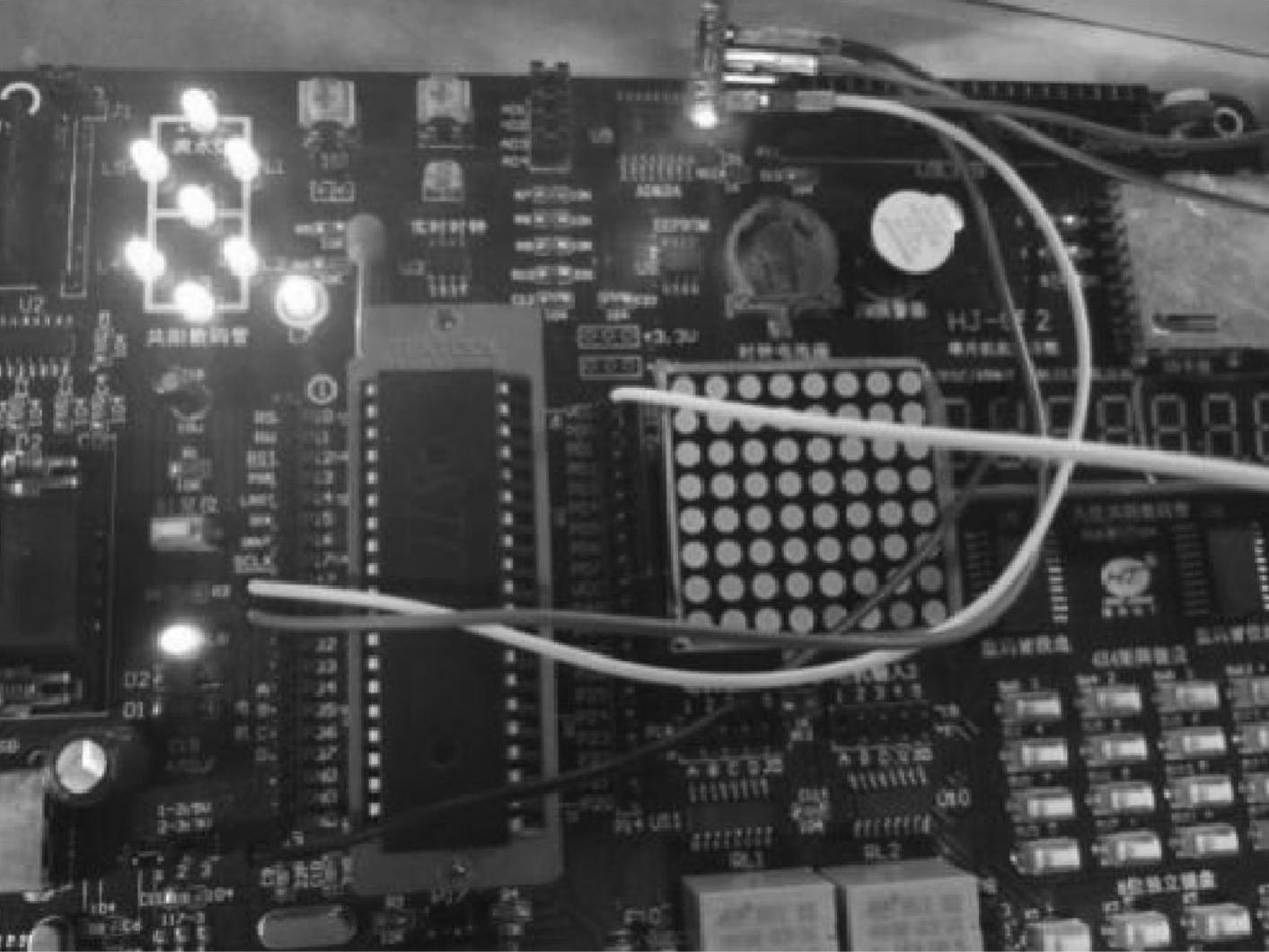

图15-7 项目最终调试成功的实物图
