21.5.2  测试结果分析

当多信息感测电路上电后，程序运行正常、通过晶振、I/O口初始化、TFT液晶初始化、完成RFID读卡模块初始化，进入RFID读卡界面，如图21-11所示。

当放上校园卡几秒后，顺利通过身份验证，TFT液晶屏上显示温度值、湿度值、光照强度值，如图21-12所示。

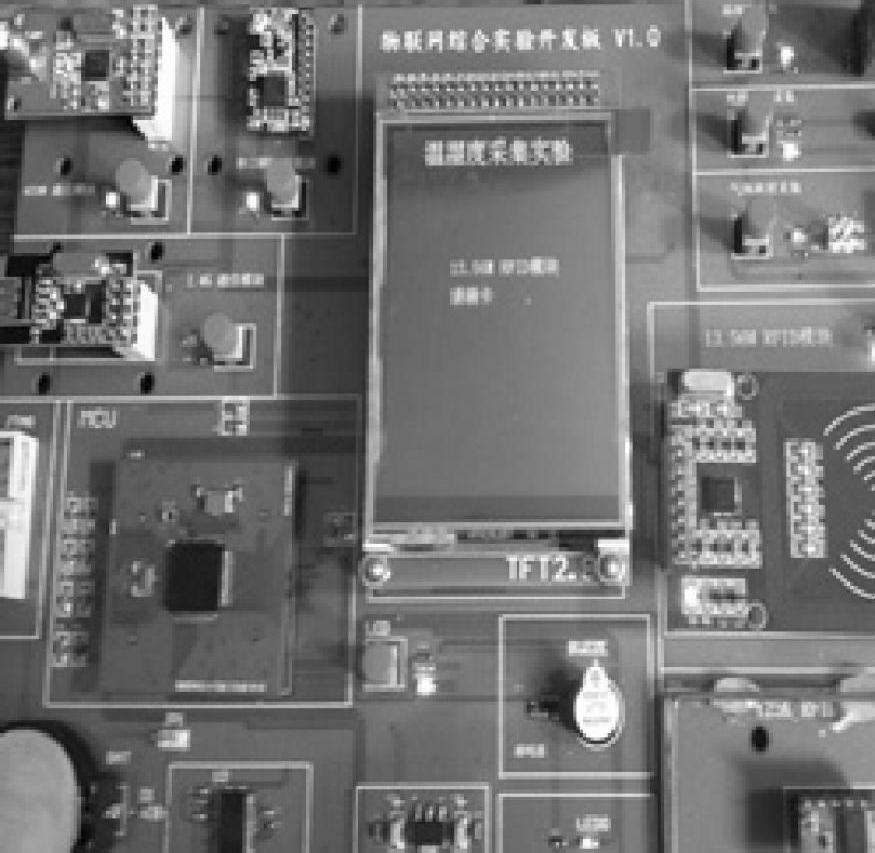

图21-11 系统开机运行读卡身份验证界面

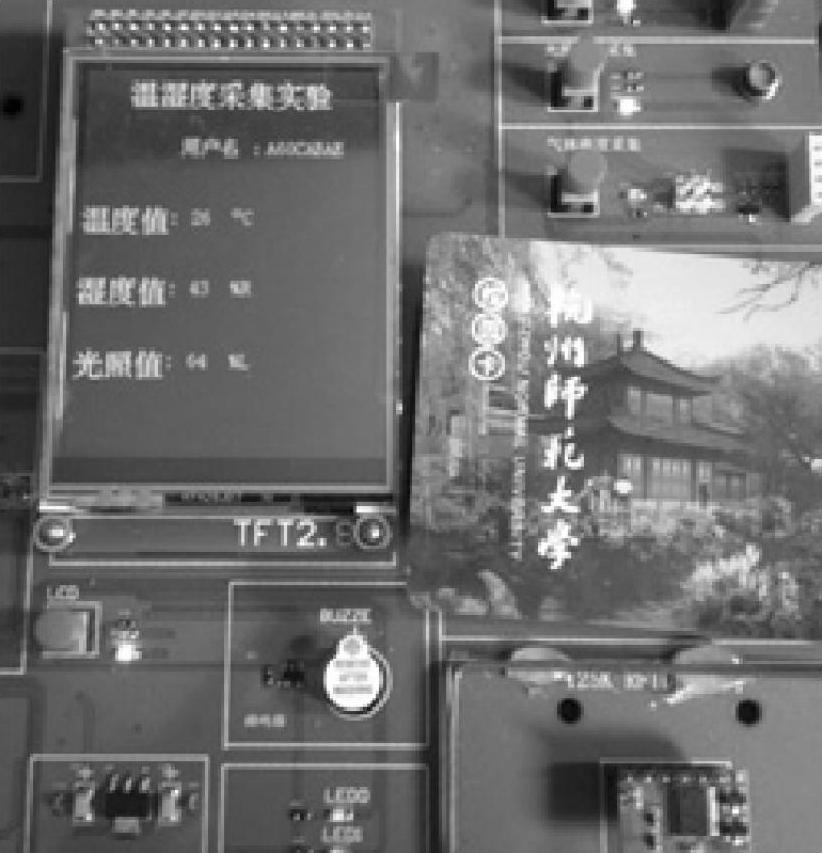

图21-12 系统显示温湿度、光照强度界面

系统实时更新，在手机上打开数据接收软件，手机端连接开发板的WiFi热点USR_- WiFi232-T，增加客户端一个ID为10.10.100.254的连接，如图21-13所示可以看到采集的用户ID、温度值、湿度值、光照值信息，并同步更新，采集信息端运行系统如图21-14所示，整个系统运行稳定、工作状态良好，监测数据确保无误，如图21-15所示。

图21-13 用户手机端WiFi热点界面

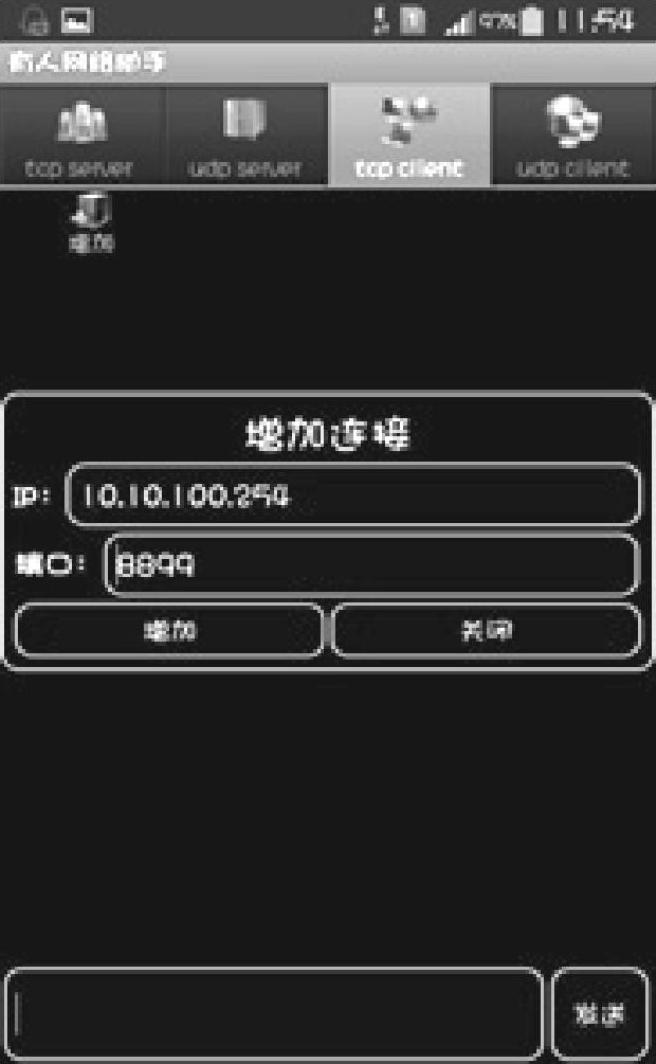

图21-14 数据软件增加连接界面

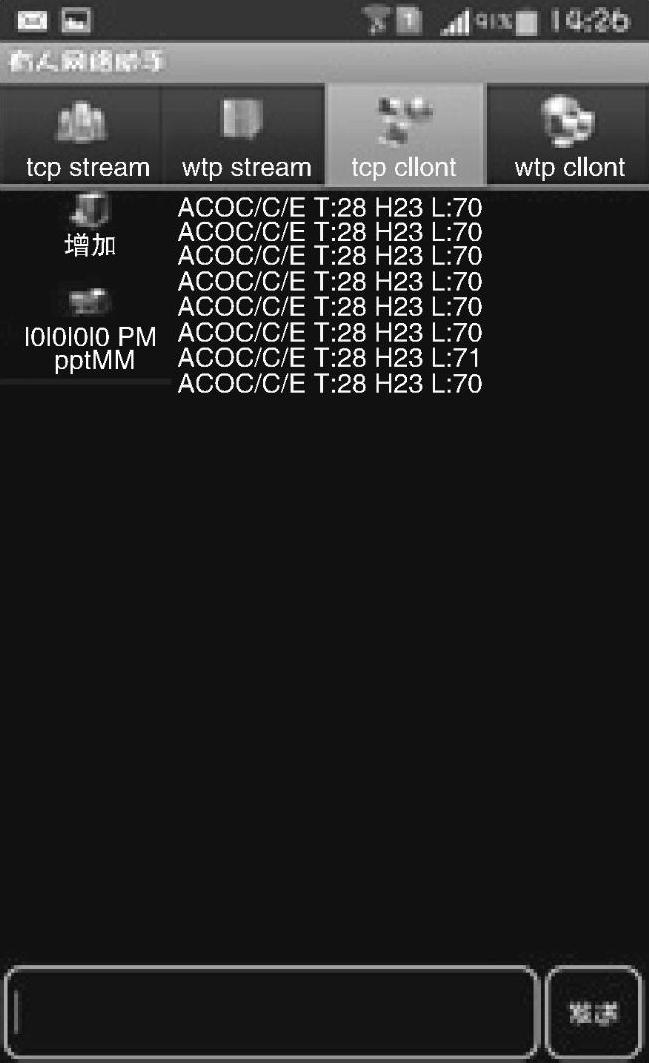

图21-15 手机端数据信息监测界面
