19.2.3  硬币鉴伪识别系统的功能分析

本硬币鉴伪识别系统是基于STC89C52单片机设计而成，系统主要由压力传感模块、电源模块、A-D模块、显示模块和报警提示模块组成。系统通过压力传感器实时检测被识别的硬币重力大小，从而判断出此时的币值大小即完成对硬币的识别。其中，压力传感器采用高精度电阻应变式传感器，它将非数字信号的压力大小转变成电信号后传到A-D模块。A-D模块将传感器采集到的电信号转变成数字信号输入到控制芯片，以待进一步分析处理。电源模块则为系统提供稳定的5V直流电压，保证单片机、显示屏等模块正常工作。LCD液晶显示屏实时显示被识别的硬币币值大小，并完成计数功能。报警模块在系统识别到假币（如游戏币）时，发出假币报警提示，如图19-3所示。

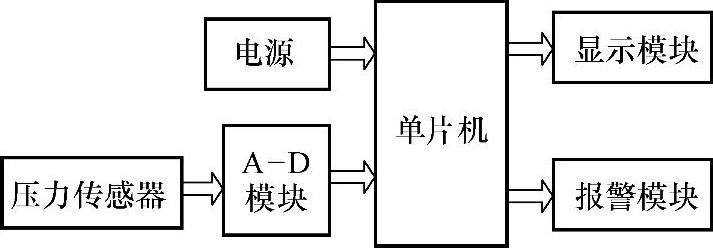

图19-3 系统工作结构图
