21.3.6  电源供电电路的设计

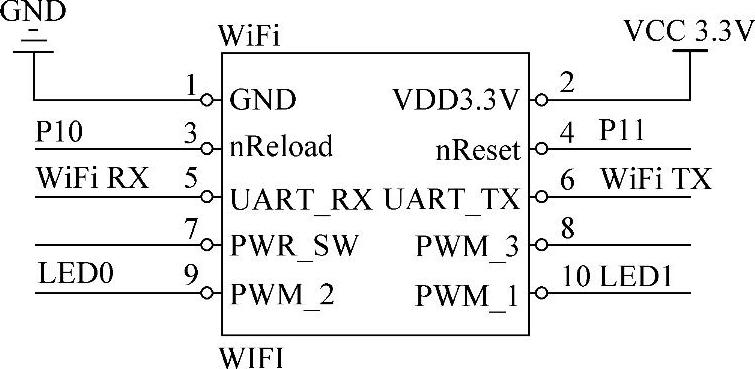

图21-6 WiFi模块接口电路

物联网多信息采集系统采用双供电方式，支持USB供电和CR2450纽扣电池供电，二极管1N4148正向导通，防止外部电流对纽扣电池进行充电，物联网多信息采集系统设计采用低功耗设计方案，各个模块均带有电源的控制开关，除了LCD液晶屏其他模块均可以由纽扣电池供电，无需再外加电源供电。系统USB接口供电，选用LM1117-3.3V电压转换芯片，对外部输入的5V电压进行转换，输出稳定的3.3V电压，外围电路简单性能稳定，如图21-7所示。

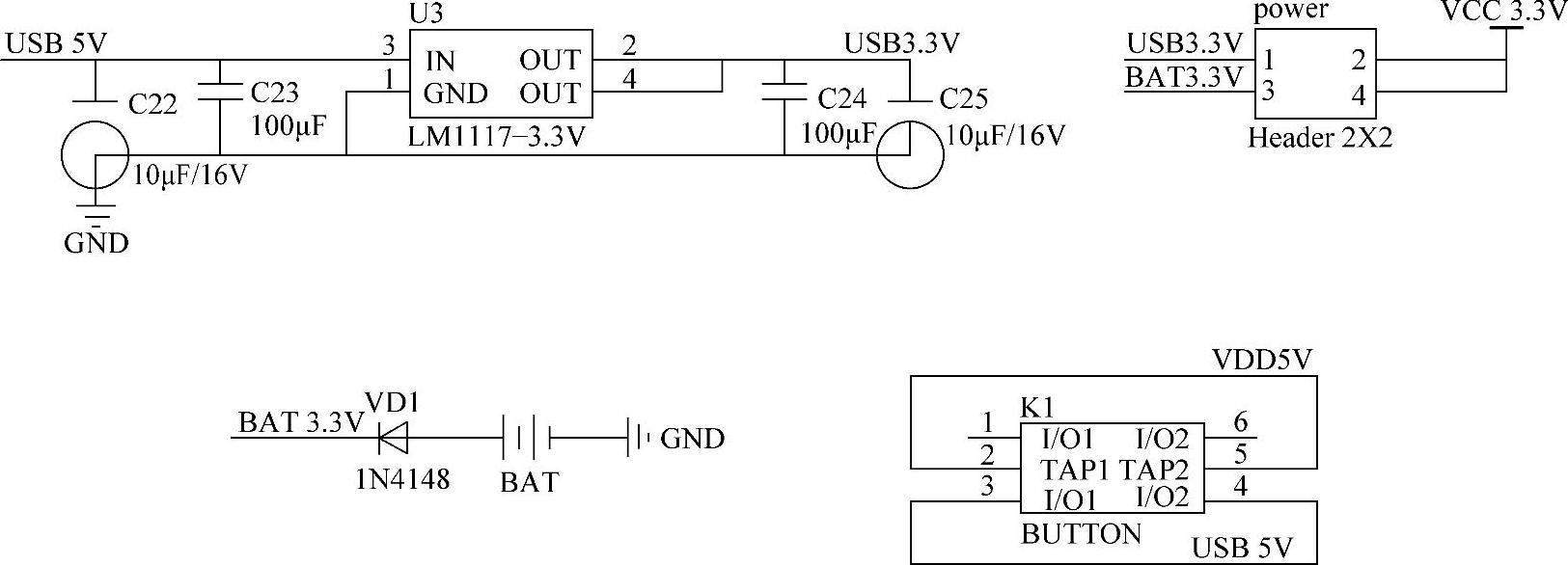

图21-7 电源供电电路
