8.4  项目的软件程序设计

本项目的最终目的是使图8-4中的LED1、LED2和LED3处于闪动状态，即同时点亮3个LED，一段时间后再使其熄灭，再点亮3个LED，再熄灭，如此循环。

软件设计中，只要将单片机的其中3个引脚置成低电平，就可以实现点亮LED灯，这里把P0.0、P0.1和P0.2置成低电平。由于单片机在执行程序的时候，处理速度很快。若直接给单片机引脚置高电平熄灭，由于闪动频率太快，人眼无法看出灯的亮灭状态，所以在点亮和熄灭灯之间插入一个合适延迟时间，使3个LED亮一段时间灭一段时间，以便人眼能够清晰地看到亮、灭的状态，所以一般闪动的延迟大约300ms以上，程序设计流程图如图8-5所示。

依据图8-5程序设计思想实现3个LED的闪动状态，程序代码如下：

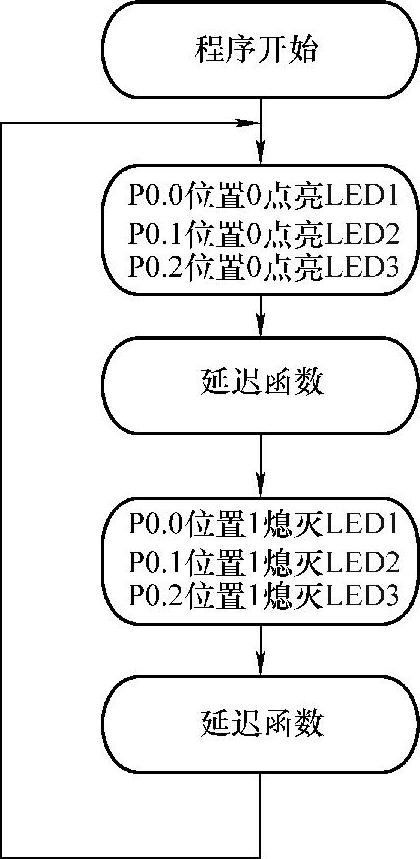

图8-5 单个LED闪动程序流程图

通过单片机开发环境KeilC51，建立工程LED1文件，并将上述代码在Keil环境下进行编译，程序成功编译结果如图8-6所示。同时在创建工程路径LED1文件夹下生成一个后缀名为.hex文件，供下载软件将生成的.hex文件下载到单片机中。

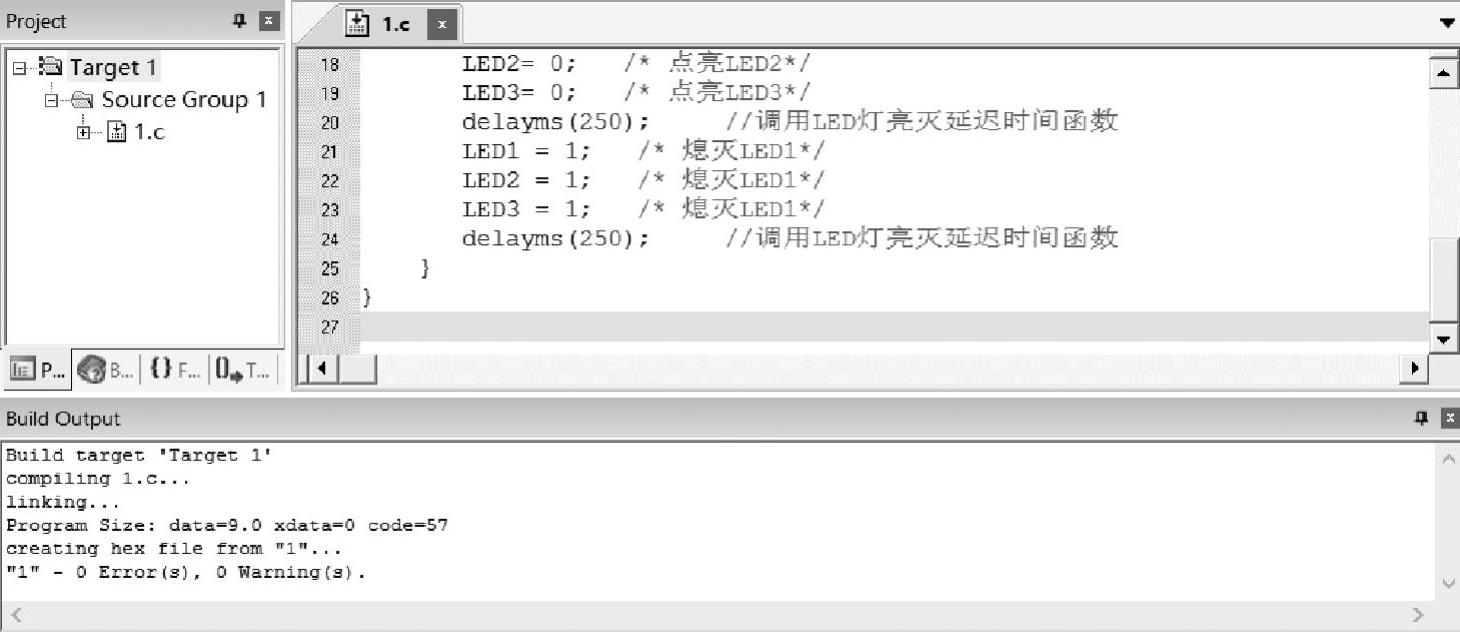

图8-6 程序成功编译结果图
