8.3  项目的硬件电路设计

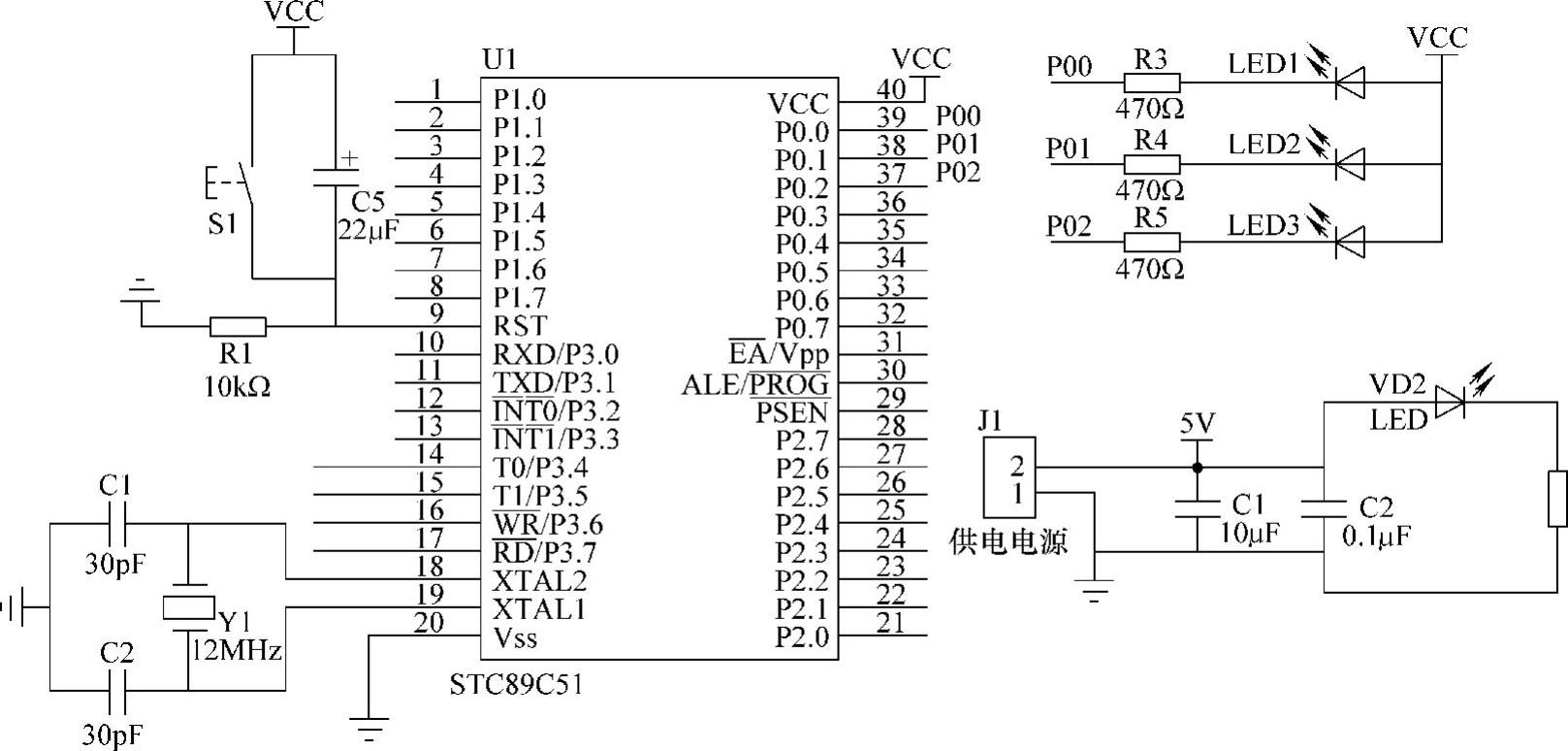

LED点亮电路原理如图8-4所示，通过220V转5V电源设备经过5V电源供电电路给LED闪动电路供电。单片机最小工作系统单元电路由晶振电路和复位电路构成，晶振电路采用内部振荡方式产生振荡时钟脉冲，通过单片机18引脚和19引脚外接晶体振荡器和微调电容相连，其中电容C1和C2电容容量为30pF，晶振频率为12MHz。复位电路采用手动复位，通过单片机9引脚RST外接复位电路完成单片机上电复位功能，通过对引脚上连续保持两个机器周期以上的高电平，单片机就可以实现复位操作。LED闪动电路由LED和限流电阻构成，系统供电为5V，若LED上电电压是2V，亮度需要提高，一般电流控制在10mA左右，此时电阻选择（5V-2V）/10mA=300Ω，所以就近选择330Ω，闪动电路通过单片机P0.0、P0.1和P0.2位输出低电平点亮LED1、LED2和LED3完成系统功能。

图8-4 LED闪动硬件电路原理
