22.4.4 手机端APP的开发
APP inventor2是基于云端计算服务器的可在线编写开发Android应用软件的开发平台，抛弃过于复杂的程序编写，代码按照逻辑方式拼接而成的程序框图结构形式组成，首先，要对整个屏幕UI做好布局设计，例如按钮的布局、按键背景、消息对话框、蓝牙客户端等。其次，设计的蓝牙连接控制客户端软件，需要的元件有BluetoothClient（蓝牙客户端）、Notifier（通知框）、texttospeech（文本对话框）还有4个button（按钮），用来做播放、暂停、上下曲的控制，这些元件可以从用户界面的元件库中获取。当手机端与HC05（从机）相连接后，在界面的connect中便可以显示HC05蓝牙串口的名称，如果不止有一个蓝牙设备，从列表中就可以选择想要的连接设备。此次用到的元件见表22-3，整个界面UI的布局如图22-8所示。

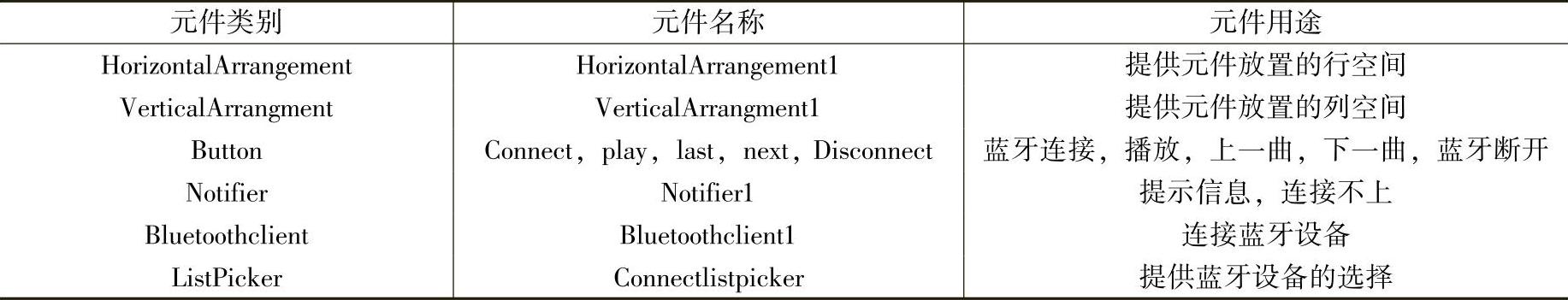

表22-3 蓝牙控制APP控件按钮

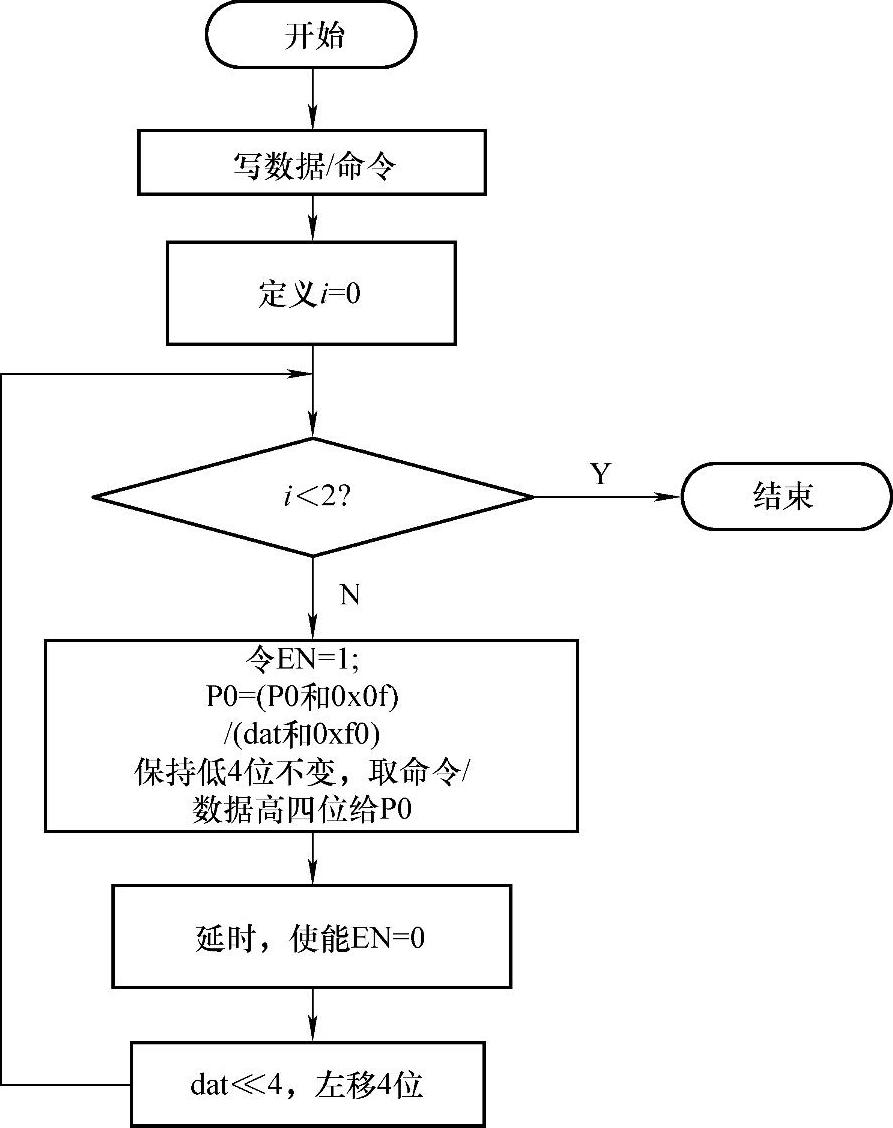

图22-7 4线驱动写数据/命令程序流程

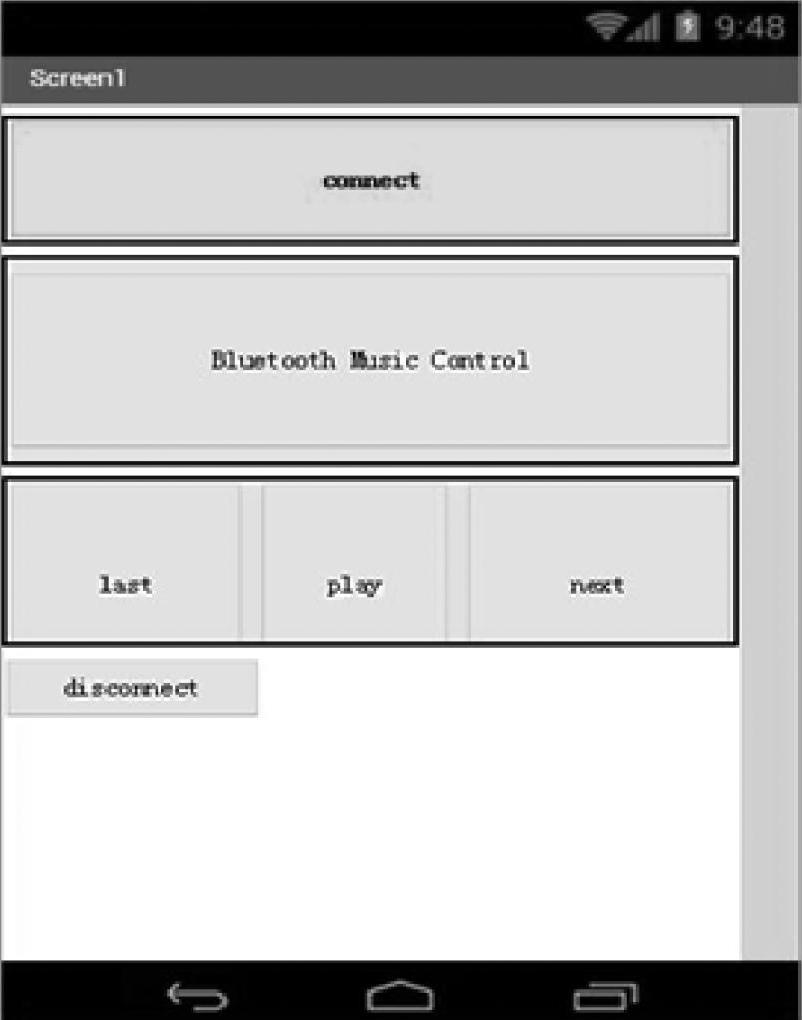

图22-8 蓝牙控制APPUI布局
程序编写过程单击连接connect，执行connectListPicker前调用显示蓝牙设备的地址和名称选择框，并且可以提供所要连接设备的选择选项，在connectListPicker执行后，if语句通过对与蓝牙串口通信连接成功进行判断，如果与蓝牙串口HC05成功连接，则显示ok和connet，否则显示unabletoconnet，连接成功后，对应的按钮向串口发送的数据信息是不一样的，当lastbutton单击后，调用蓝牙向串口发送1字节的数字0；nextbottom被按下，则发送1，类似播放和暂停对应的信息则分别2和3，断开与蓝牙的接通按钮，则向串口发送4。待到程序完成之后检查代码没有错误将整个程序应用导出为APP格式，然后在手机上安装，系统可以正常地运行，效果也达到预期的结果，整个程序代码如下：
WhenconnectListPicker连接前；
do设置蓝牙端设备、地址和名称在connectListPicker中显示；
When connectListPicker连接后；
doif成功调用蓝牙端地址显示和设备选择；
then（调用TextToSpeech1显示信息“Ok”；
调用Notifier1.显示信息“connect”；）
else调用Notifier1显示信息“unabletoconnet”
if lastButton按下；
do调用蓝牙发送1字节数字0；
if nextButton按下；
do调用蓝牙发送1字节数字1；
if playButton按下；
do调用蓝牙发送1字节数字2；
if pauseButton按下；
do调用蓝牙发送1字节数字3；
if disconnectButton按下；
do调用蓝牙发送1字节数字4；
