压力传感器XJC-D02-105信号采集电路设计如图19-6所示。HX711芯片通过5V直流电源供电工作，输入口A和输入口E接收传感器采集到的压力信号；将压力信号进行处理后转换成数字信号通过数据输出口DT和时钟脉冲口SCK将数据信号传到控制单片机中。由于压力传感器的灵敏度极高，在放硬币时硬币的不稳定将影响信号的采集；因此在项目制作程序设计的过程中一般都采用均值法，通过多次检测提取平均值以提高准确度。

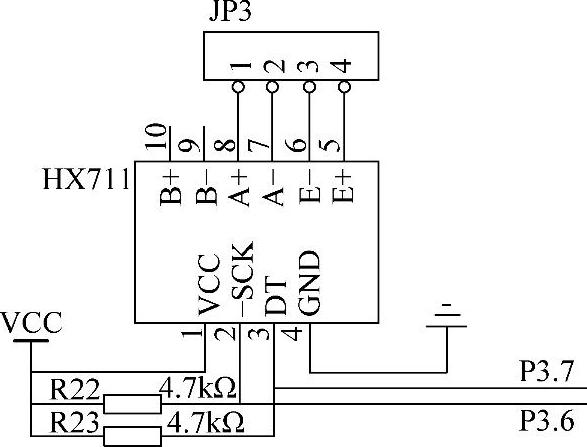

图19-6 HX711电路设计原理图
