4.4.4 WiFi-LPB100引脚定义
WiFi-LPB100引脚分布如图4-11所示。
WiFi-LPB100模块引脚功能定义见表4-4。

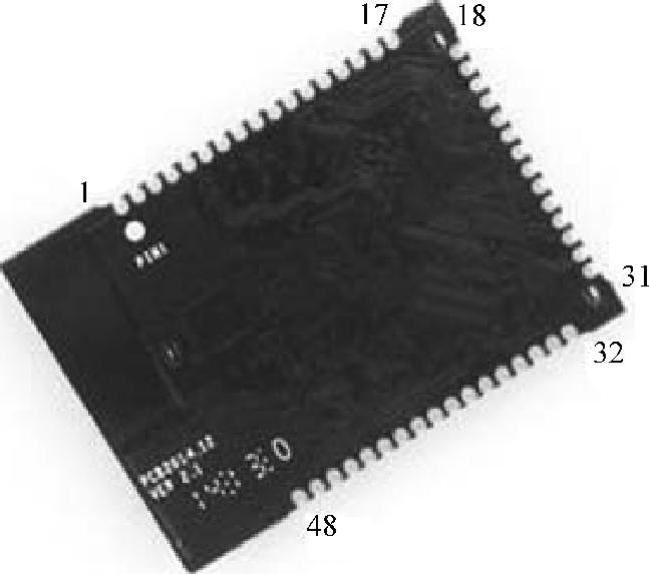

图4-11 WiFi-LPB100引脚定义

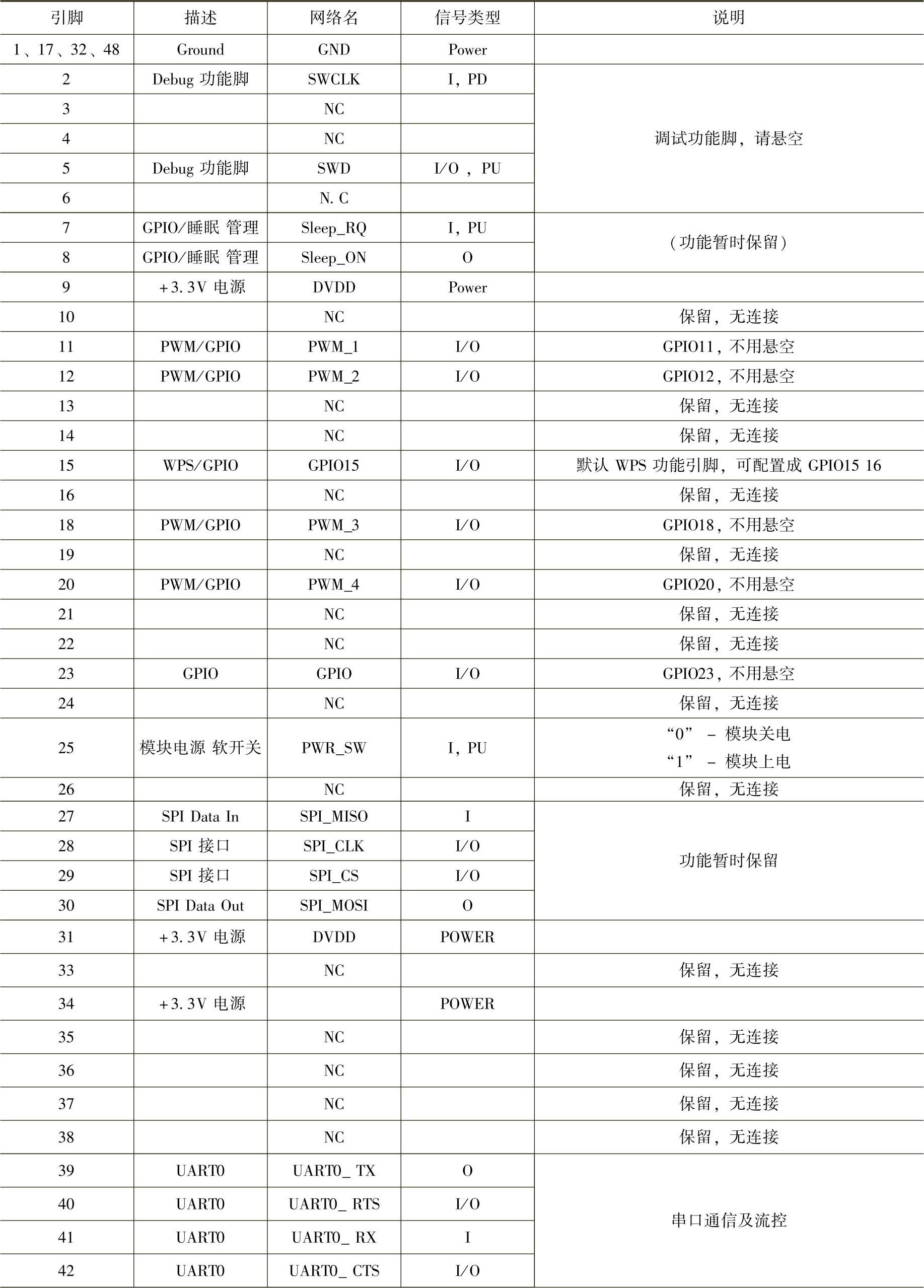

表4-4 WiFi-LPB100模块引脚定义

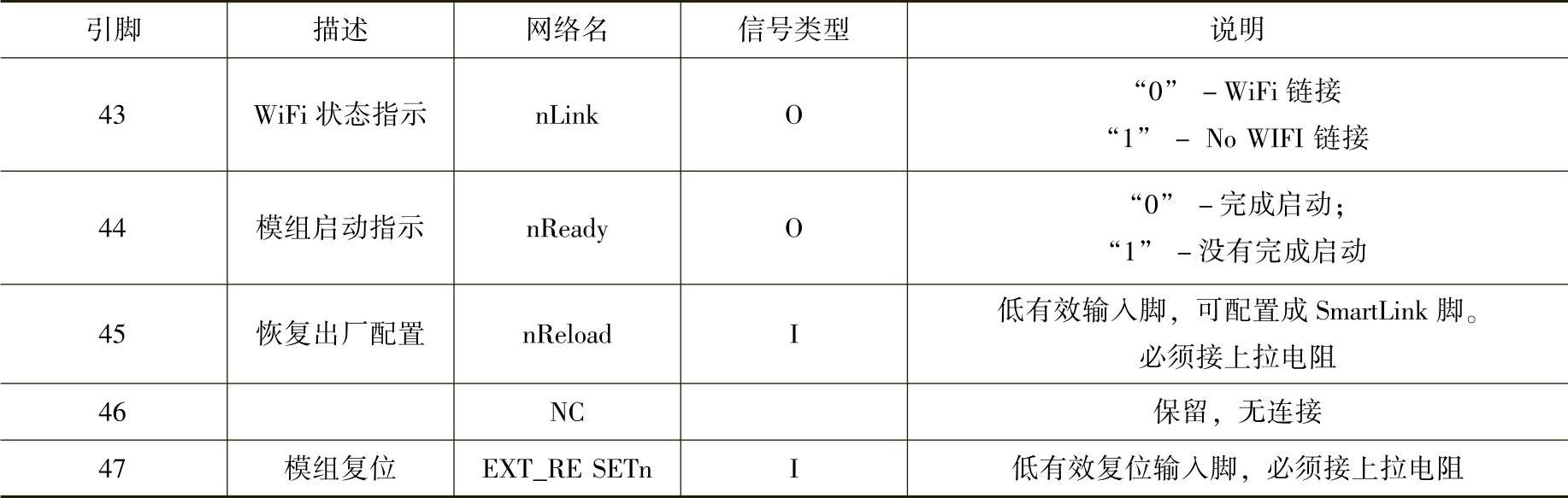

（续）
说明：
I—输入；O—输出；PU—内部上拉；I/O—输入/输出GPIO；Power—电源。
主要引脚功能描述：
nReload：模块恢复出厂设置引脚，需接上拉电阻，输入低电平有效，可接成按键。
nLink：连接状态指示引脚，输出低有效，可接led灯。
nReady：模块正常启动状态指示引脚，输出低有效，可接led灯。
UART0_TX/RX：串口数据收发信号。
PWM_N：模块PWM调光控制信号输出。
