19.2.2  压力传感器补偿等效电路的分析

由于压力传感器受工作环境因素的影响，在使用过程中会给测量值带来附加误差值。例如，当压力传感器受到环境温度变化的影响而产生的误差称为温度误差，解决方法有温度补偿法和桥路补偿法。这两种方法都能有效地解决因环境温度改变而引起的误差。

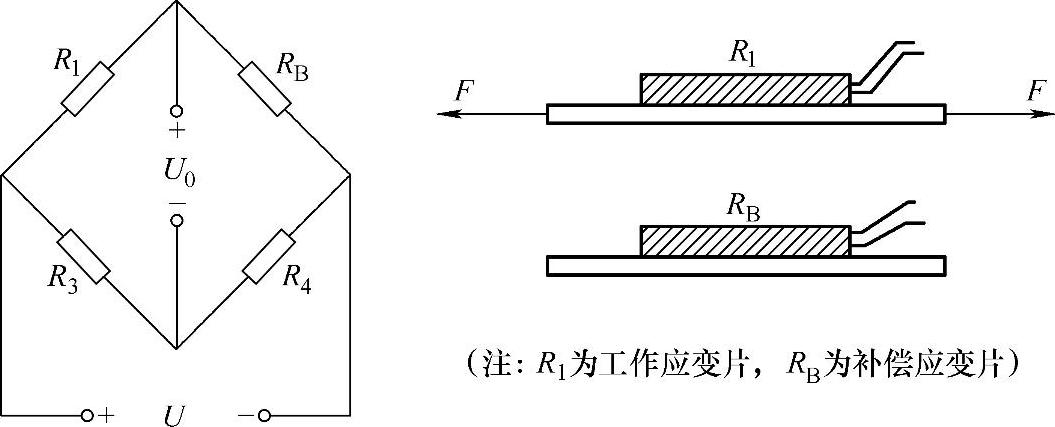

如图19-2所示，为了解决环境因素引起的测量误差，设计了桥路补偿电路，即U₀=A（R₁R₄-R_BR₃），式中，A为由桥臂电阻和电源电压决定的常数。当R₃和R₄为常数时，R₁和R_B对电桥输出电压U的作用方向相反，根据公式和原理关系的计算可以基本实现对环境温度的测量误差补偿。当被测试的物件不承受应变作用发生时，R₁和R_B又同处于相同的温度场中时，调整相应的电桥参数使其达到平衡状态，此时有输出U₀=A（R₁R₄-R_BR₃）=0。在实际应用中，通常按R₁=R₃=R₄=R_B的比值选择桥臂电阻。

图19-2 桥路补偿原理图
