13.4  项目的软件程序设计

从图13-3中可以看出，P0.0引脚通过晶体管VT驱动继电器工作。在程序设计上只需在P0.0引脚给出低电平，给出一定时间的延迟。在P0.0引脚输出高电平，延迟。如此循环，可以看到LED灯循环亮灭。继电器控制电路程序流程图如图13-4所示。

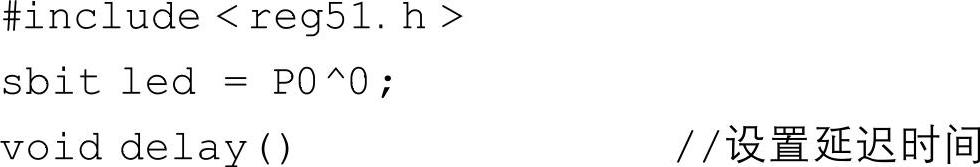

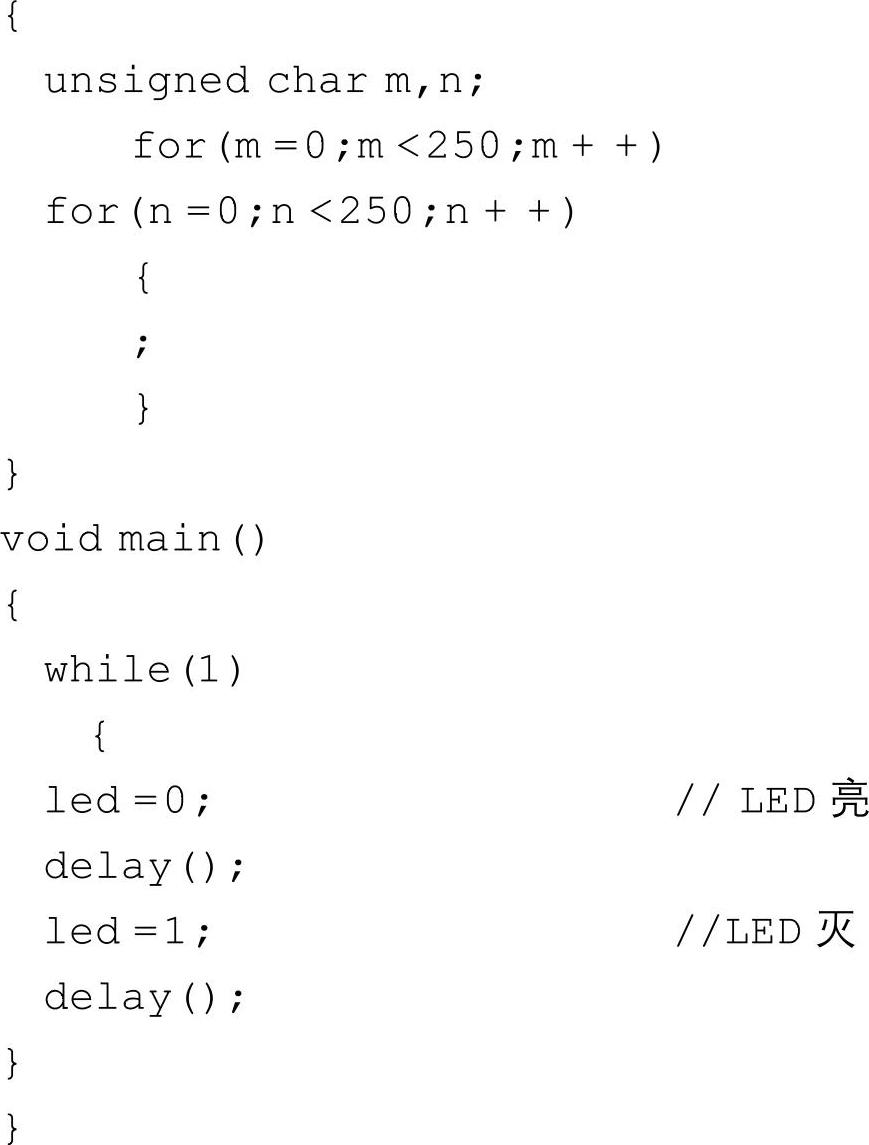

在图13-4程序流程图的基础上书写继电器控制电路程序代码如下：

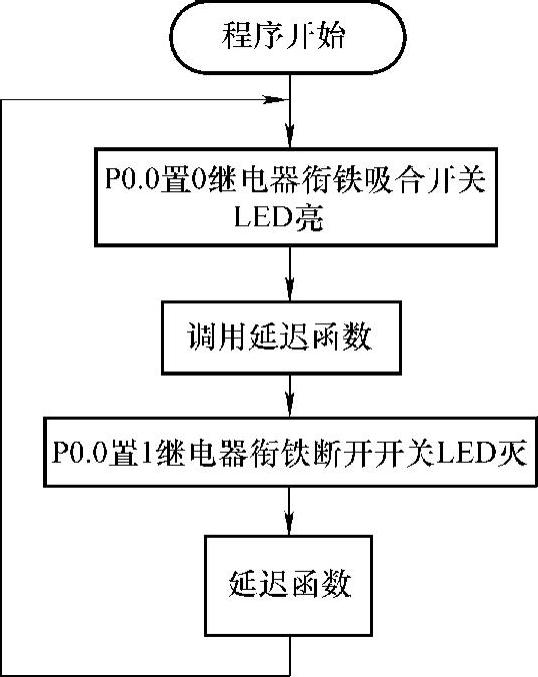

图13-4 继电器控制电路程序流程图

通过第2.1节Keil 51的开发环境学习，建立一个工程文件，文件名为jidianqi，并将代码进行编译，编译结果图如图13-5所示。同时，在创建工程路径jidianqi文件夹生成一个扩展名为.hex文件，将.hex文件烧写到单片机中。

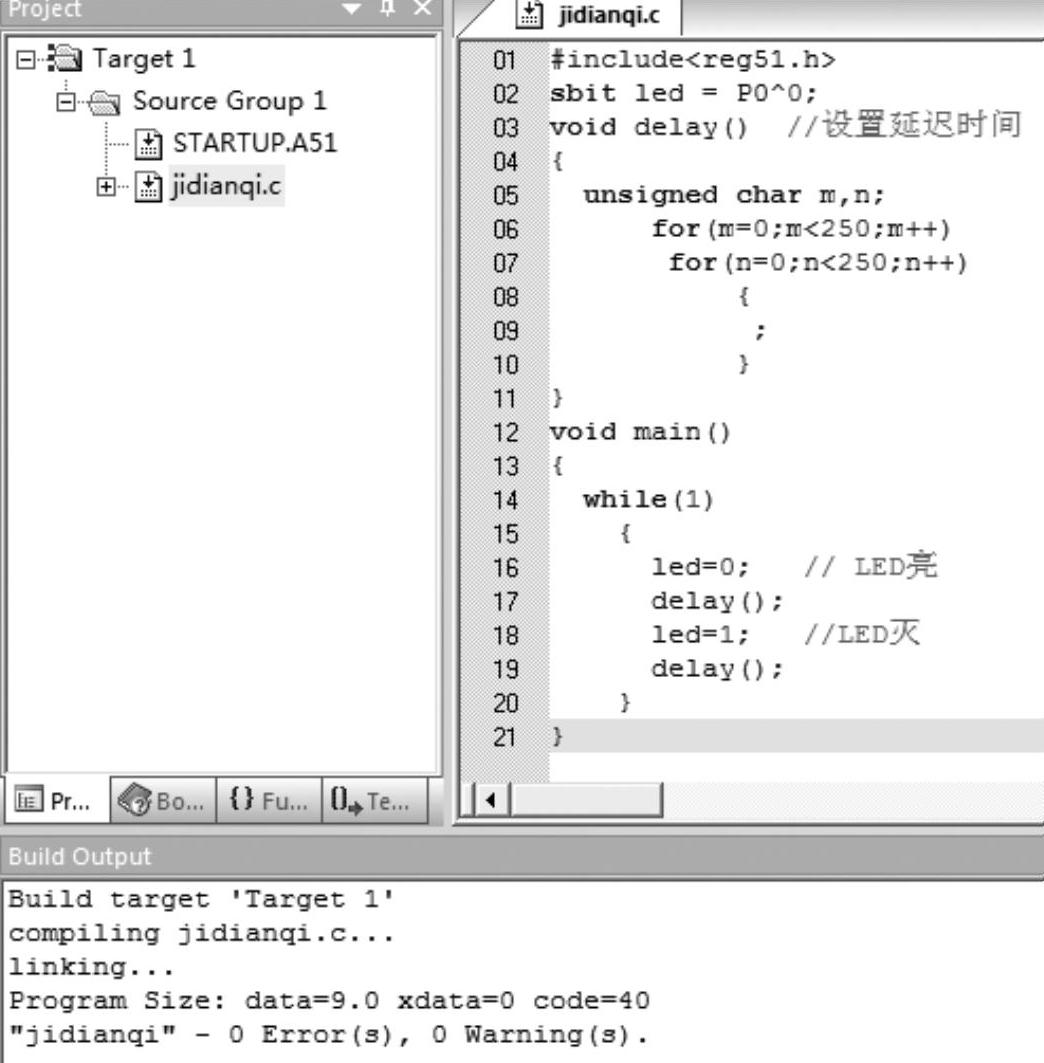

图13-5 程序成功编译结果图
