22.3.2  蜂鸣器的选择及放大电路

本设计采用无源电磁式蜂鸣器。无源电磁式蜂鸣器的工作原理如下：单片机产生的方波交流信号使得支架上缠绕的线圈产生交变磁通，钼片在交变磁通的影响下按照输入的驱动信号频率振动而发出声响。所以与蜂鸣器相连接的I/O口的电平需要根据音调频率来回反复取反。发声电路中采用NPN型晶体管，当基极电流为低电平时，晶体管达到饱和导通状态，蜂鸣器发声；反之，基极电流处在高电平状态时，蜂鸣器由于晶体管截止而停止发声，按照编制好的频率，蜂鸣器发出悦耳的音调。放大的电流使得蜂鸣器发出的声音更加响亮。具体电流的放大倍数和数值算法由式（22-1）、式（22-2）还有式（22-3）给出，音乐盒音乐播放驱动电路如图22-3所示。

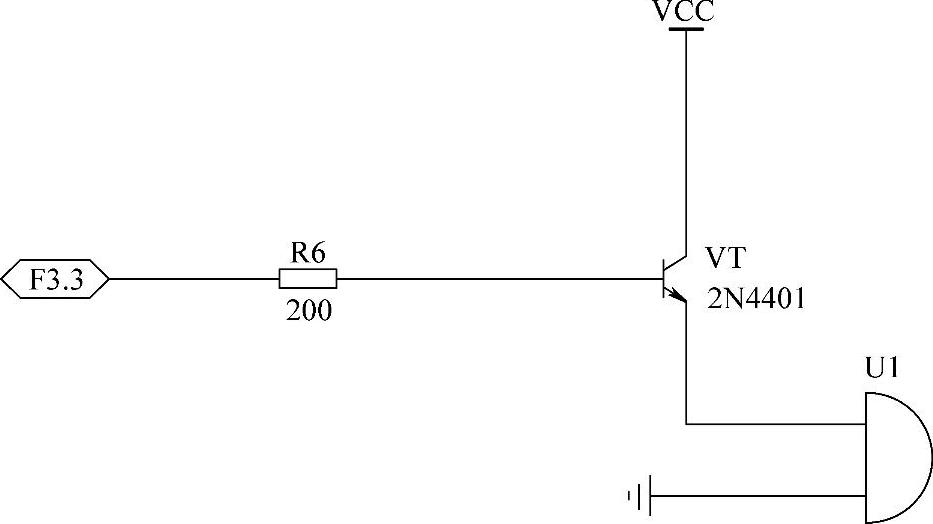

图22-3 音乐盒音乐播放驱动电路图

晶体管基极电流公式如下：

若使用5V电源，并且考虑晶体管（硅）导通电压降为0.7，测定R_b两端的电压为2.77V，测得基极电流I_b=13.9mA，用电流表测出发射极电流I_c=130mA。晶体管集电极电流（其中β放大增益倍数，由材料本身决定）

由式（22-3）得到放大9.4倍左右的电流。
