10.3  项目的硬件电路设计

依据图10-2所示，电路由单片机最小系统、电源电路、中断发生电路和LED显示电路组成。电源电路由5V供电，晶振电路是由晶振振荡器和微调电容组成，其中电容C1和C2的电容值为30pF，晶振频率为12MHz。复位电路采用按键触发，按键开关闭合时，高电平触发电路复位。外部中断由独立按键电路组成，按键按下之前P3.2引脚是高电平，按键按下之后变成低电平，触发外部中断0，实现驱动8只LED变换闪烁。如图10-3所示是外部中断0控制电路原理图。

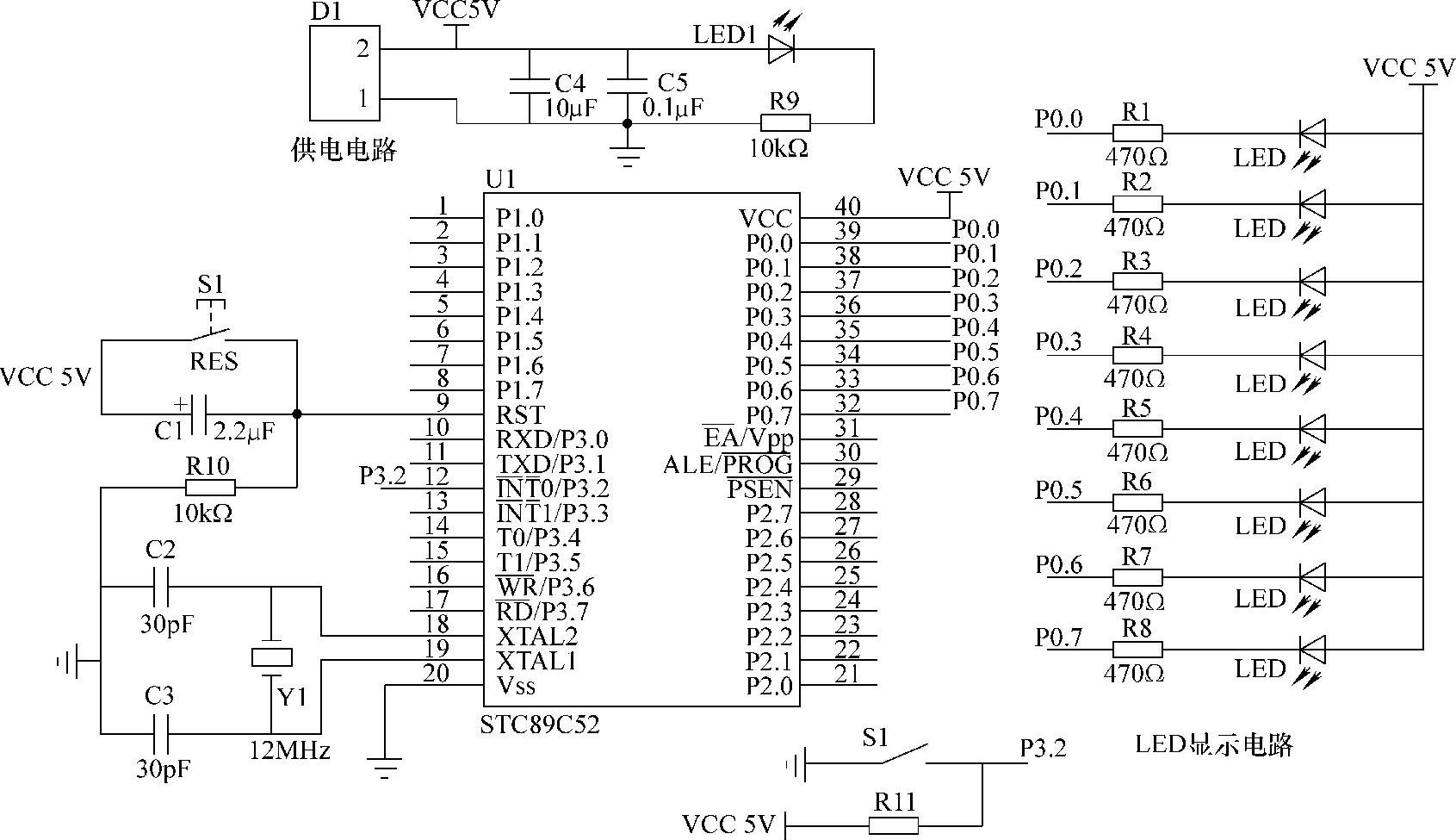

图10-3 外部中断0控制电路原理图
