13.3  项目的硬件电路设计

依据第13.2节进行项目的硬件电路设计，电源电路由5V供电，晶振电路是由晶振振荡器和微调电容组成，其中电容C1、C2的电容值为30pF，晶振频率为11.0592MHz。复位电路采用按键触发，按键开关闭合时，高电平触发电路复位。继电器通过一个晶体管和单片机P0.0相连。不建议用单片机I/O口直接对继电器操作，一般在单片机I/O与继电器之间加驱动晶体管，如PNP型晶体管，主要用来放大电流。当P0.0输出低电平时，晶体管导通，电磁铁通电时有磁性吸引衔铁从而实现LED灯亮；当P0.0输出高电平时，继电器开关一直在常断状态，LED灯熄灭，如图13-3所示为继电器控制电路硬件电路原理图。

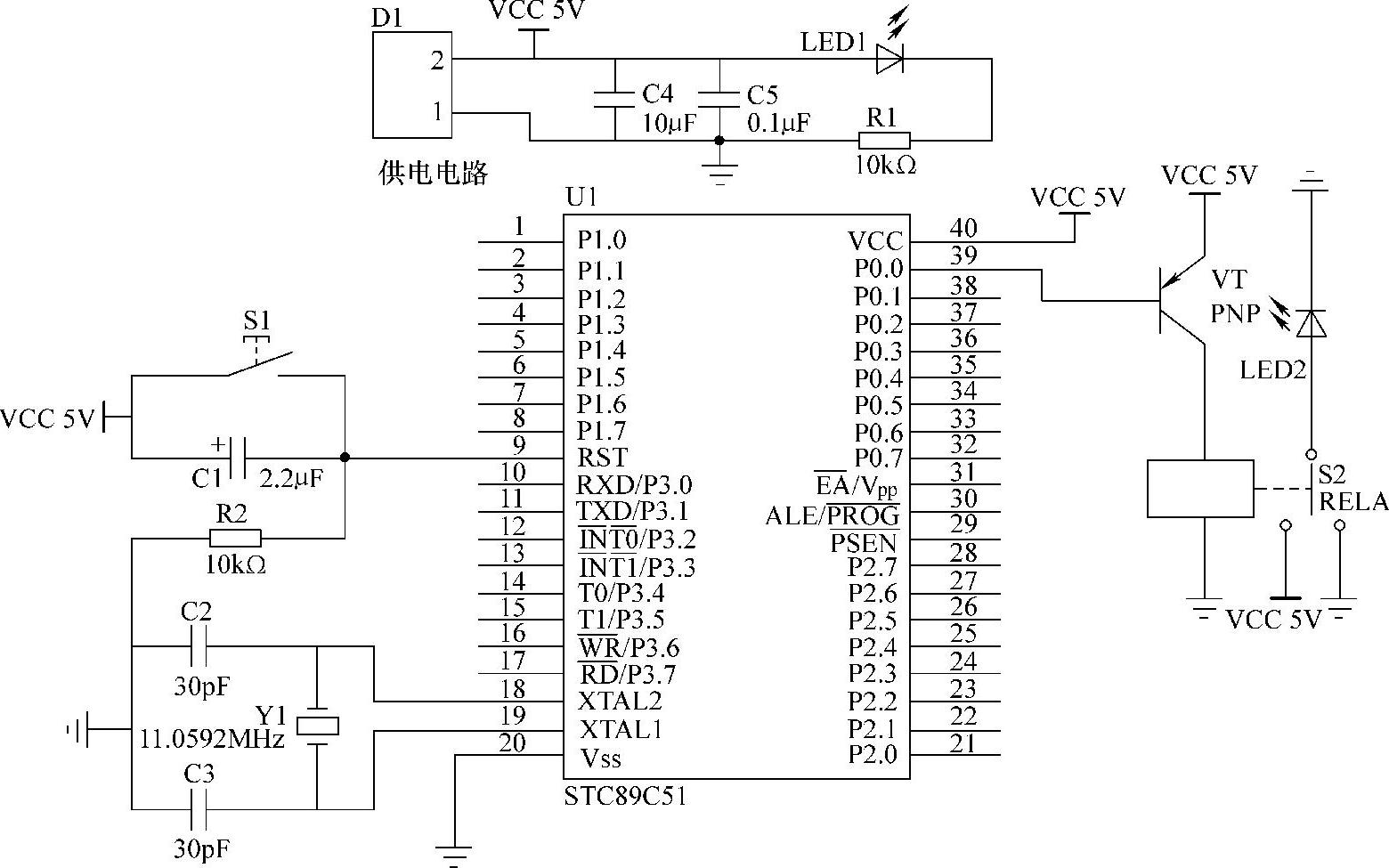

图13-3 继电器控制硬件电路原理图
