4.4.6 WiFi-LPT100/WiFi-LPB100机械尺寸和天线

2025年09月21日

版权

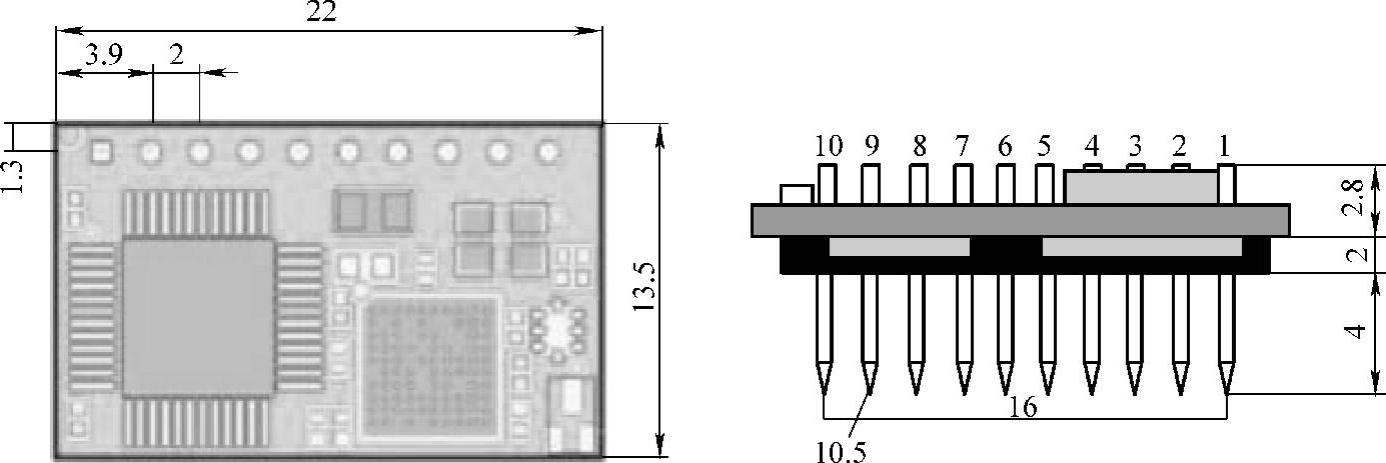

WiFi-LPT100机械尺寸（单位：mm）如图4-12所示。

图4-12 WiFi-LPT100机械尺寸

WiFi-LPT100支持IPEX连接器天线接口，根据IEEE802.11b/g/n标准的要求，WiFi-LPT100需连接2.4G的外置天线，如图4-13所示。外置天线的参数要求见表4-7。

WiFi-LPB100机械尺寸（单位：mm），如图4-14所示。

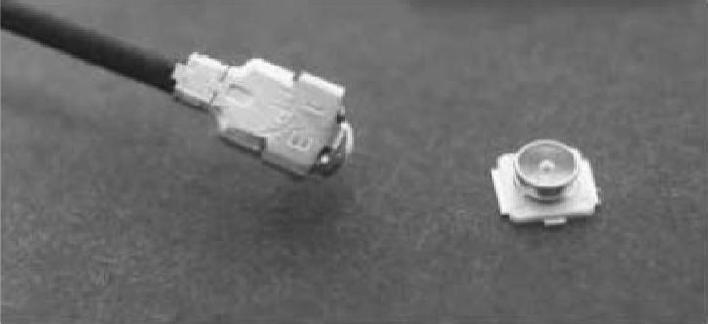

图4-13 WiFi-LPT100外置天线接头示意

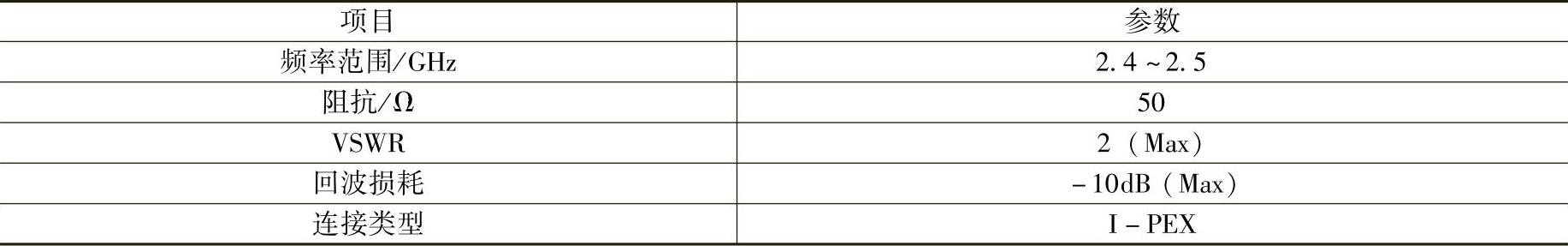

表4-7 WiFi-LPT100外置天线参数要求

WiFi-LPB100支持内置天线和外置I-PEX天线接口两种类型。

（1）内置天线版本

1）天线远离金属，至少要距离周围有较高的元器件10mm以上。

2）天线部分不能被金属外壳遮挡，塑料外壳需要距离天线至少10毫米以上。

（2）外置天线

根据IEEE802.11b/g/n标准，WiFi-LPB100需连接2.4G的外置天线。外置天线采用I-PEX接口。外置天线参数与WiFi-LPT100外置天线参数要求相同见表4-7。

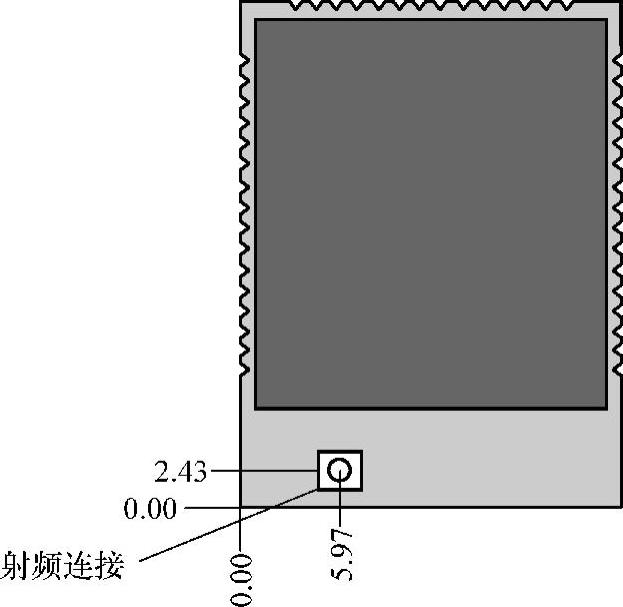

图4-14 WiFi-LPB100机械尺寸
