21.2  物联网技术的温湿度监测系统概述

通过对物联网多信息感测的开发，利用MSP430单片机控制传感器数据采集，LCD液晶屏数据显示和通过通信模块的数据交换，完成物联网环境下多种信息的采集及监测显示，如图21-1所示。

1）TFT液晶屏显示 本系统的开发主要涉及MSP430驱动ILI9341控制器控制TFTLCD显示；画点画线函数的调用；中文字、英文字符的显示；TFT界面的设计。

2）温湿度采集 系统开发采用温湿度传感器DHT11，通过单总线实现数据的读写操作。

3）RFID读卡 系统设计选用13.56MB读卡模块，通过SPI总线进行读写操作，可以读写IC卡卡号和储存数。

4）手机端数据同步 本系统开发通过WiFi模块，把设计的电路板作为一个热点使用，当手机端搜索到WiFi信号后，可以直接连接，设计的电路系统把采集到的数据通过串口直接发送给WiFi模块，并再转发到手机的接收端，实现温湿度、光照强度的监控。

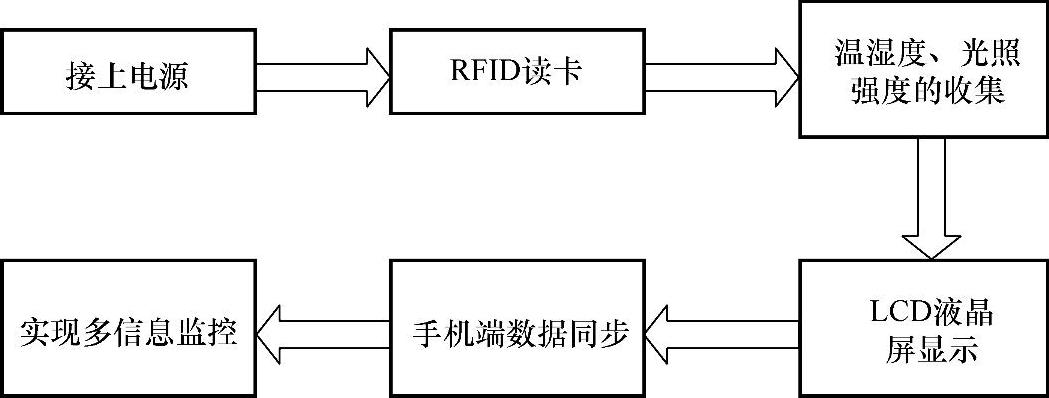

图21-1 基于物联网技术的温湿度监测系统流程
