16.6  项目调试

16.6 项目调试

针对第16.3～16.5节关于对安卓手机APP控制继电器实现LED灯点亮与熄灭的硬件电路和底层软件程序设计以及APP控制继电器开关的前端设计，进行项目联合调试。

1）在后缀名.xml设计的界面布局如图16-6所示，在后缀名.java中设置对应实现的功能。

2）在底层软件程序设计中，需要对WiFi进行配置。设置AP模式，重启模块设置，设置启动多连接方式，设置服务器和定义端口号，设置串口通信。将第16.5节采用C语言编写的底层硬件电路驱动程序编译成功后烧写到51单片机中，如图16-7所示编译成功的结果图。

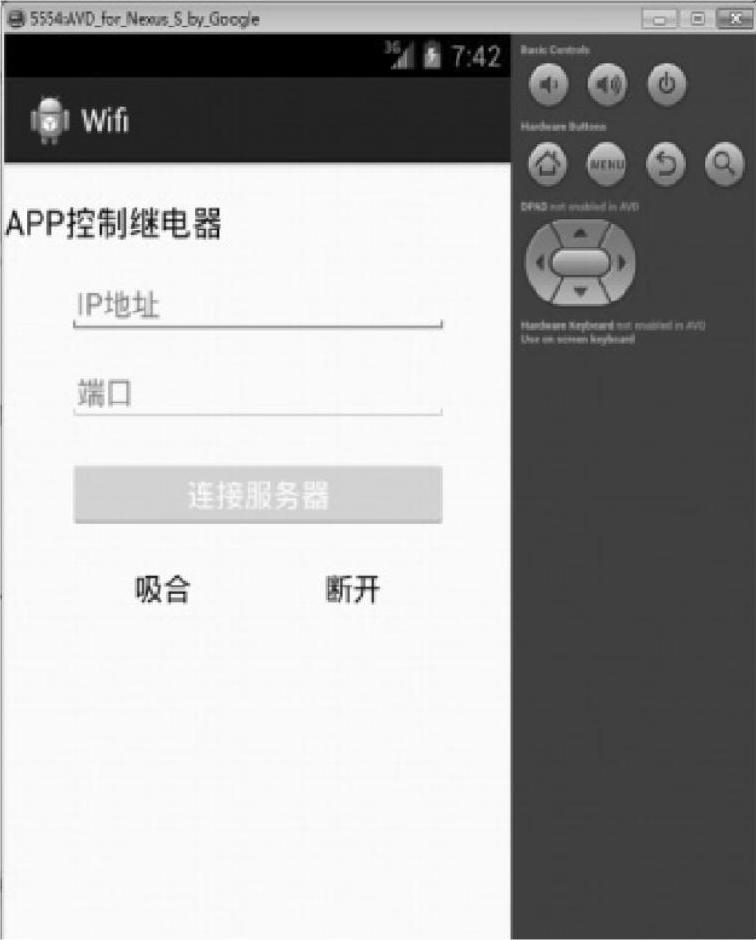

图16-6 界面布局图

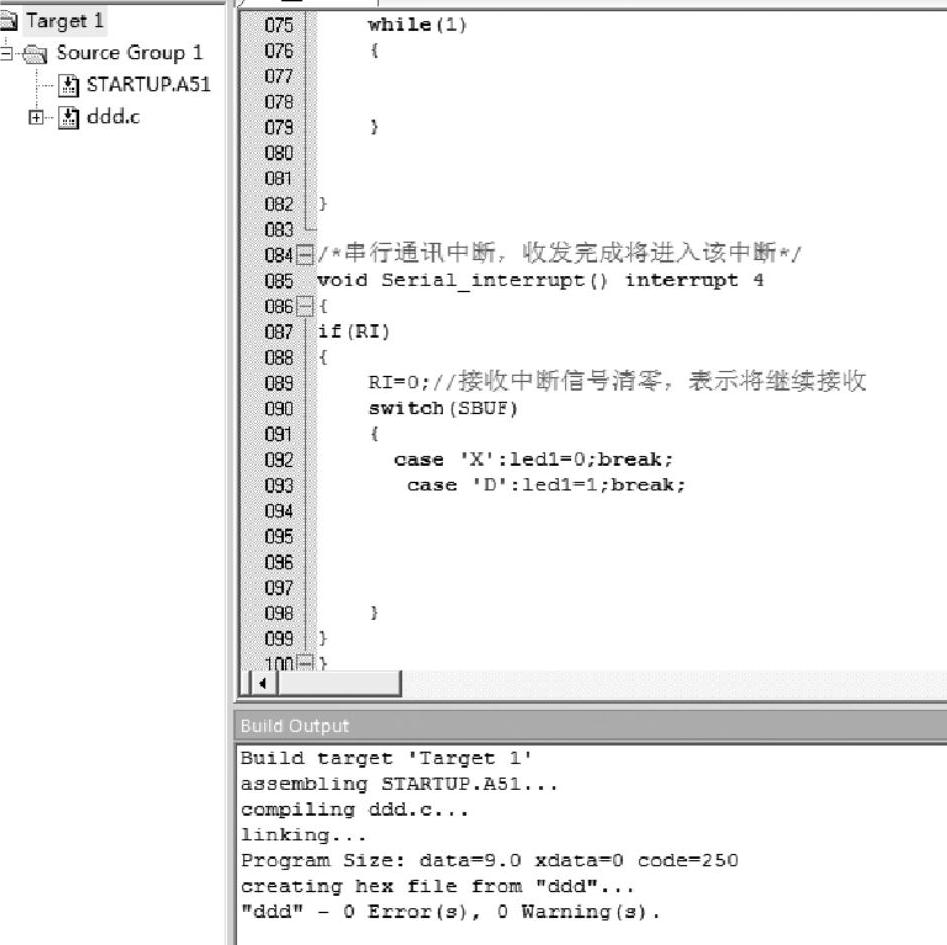

图16-7 底层电路软件编译成功结果图

3）根据底层硬件电路原理图，完成单片机最小系统、继电器模块、WiFi模块和电源电路的连接。

4）底层硬件电路通电，打开安卓手机连接ESP8266 WiFi，手机连接WiFi的IP地址与端口号如图16-8所示。在APP继电器控制界面中输入IP地址192.168.4.1和端口号8080，实现WiFi连接，WiFi连接设置界面如图16-8所示。

5）按下按钮“吸合”，在底层硬件电路上继电器控制LED灯亮；按下按钮“断开”，在底层硬件电路上继电器控制的LED灯熄灭，项目最终调试成功的实物图如图16-9所示。

图16-8 WiFi连接设置界面

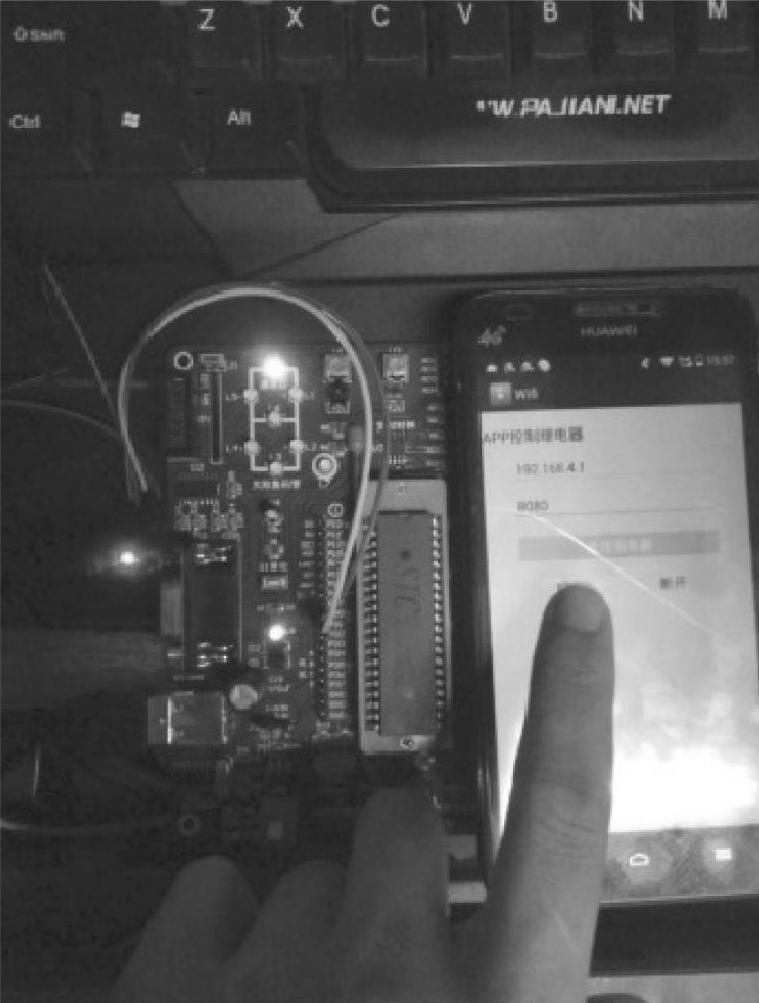

图16-9 项目最终调试成功实物图
