15.2  项目的工作原理分析

在第8章详细介绍了单片机控制LED灯点亮的项目，本章结合物联网技术，通过开发手机端APP实现单片机P0.0引脚连接的LED灯的点亮状态。并利用安卓开发平台设计控制LED灯的APP控制界面，用安卓sochet数据编程实现TCP/IP数据通信，将开发的智能LED灯的APP下载到安卓手机端。通过打开APP中一个“点亮”按钮，手机连接好WiFi将控制量发送到WiFi模块ESP8266，单片机与WiFi模块通过串口通信方式接收信号，单片机P0口输出低电平使LED灯点亮；反之单击APP一个“熄灭”按钮，手机连接好WiFi将控制量发送到WiFi模块ESP8266，单片机与WiFi模块通过串口通信方式接收到信号，单片机P0口输出高电平使LED灯熄灭。APP控制LED灯的原理框图如图15-1所示，整个系统由前端安卓手机客户端和底层驱动电路两部分构成，在安卓手机端开发APP，通过WiFi通信与底层驱动电路实现数据通信。底层驱动电路由51单片机最小系统（包括晶振电路和复位电路）、电源电路（5V电源部分给51单片机供电，3.3V对WiFi模块供电）、WiFi模块ESP8266、LED灯电路构成。

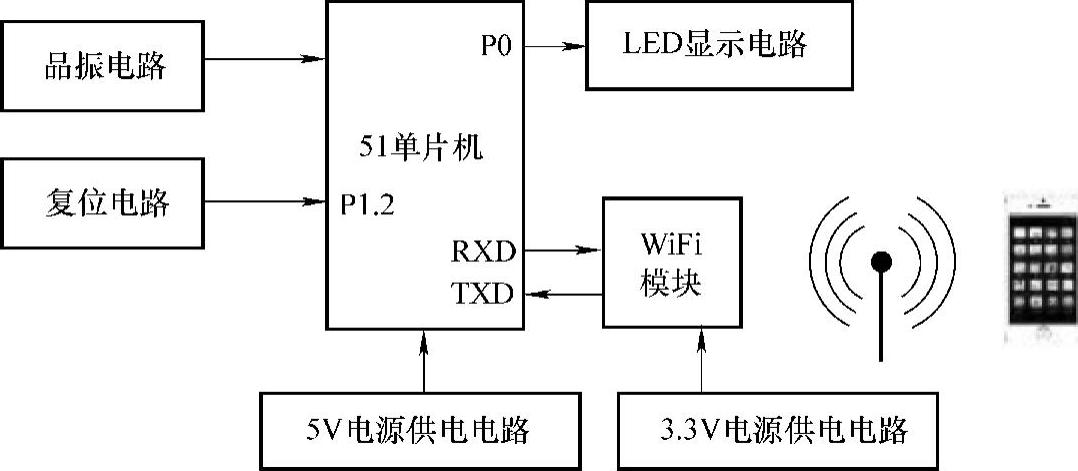

图15-1 APP控制LED灯的原理框图
