10.4  项目的软件程序设计

单片机P0口连接8只LED灯，先是将8个LED灯复位，接着设置TCON中的IT0选择中断触发模式，在IE中开启总中断为EA=1和开启INT0中断控制位EX0=1，完成对INT0中断初始化。单片机P3.2通过按键电路不断检测INT0是否有中断发生。若发生中断，则跳转到中断服务子程序，执行8只灯实现流水效果。灯的变换闪烁程序可以循环语句实现。待中断程序执行完毕，程序就会回到主程序中断发生的地方，继续执行主程序后面的语句。如图10-4所示为项目外部中断0控制电路程序设计流程图。

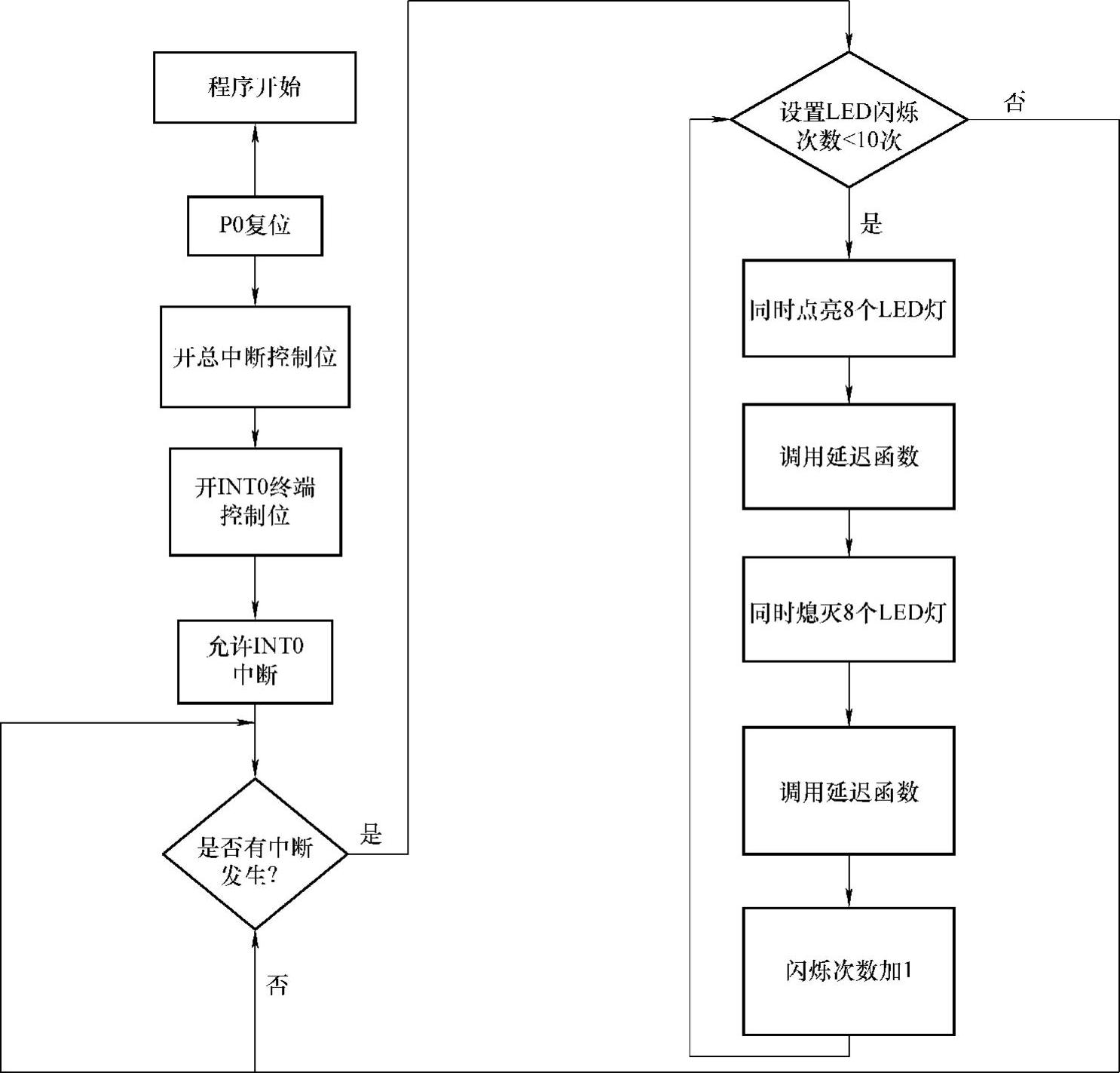

图10-4 外部中断0控制电路程序设计流程图

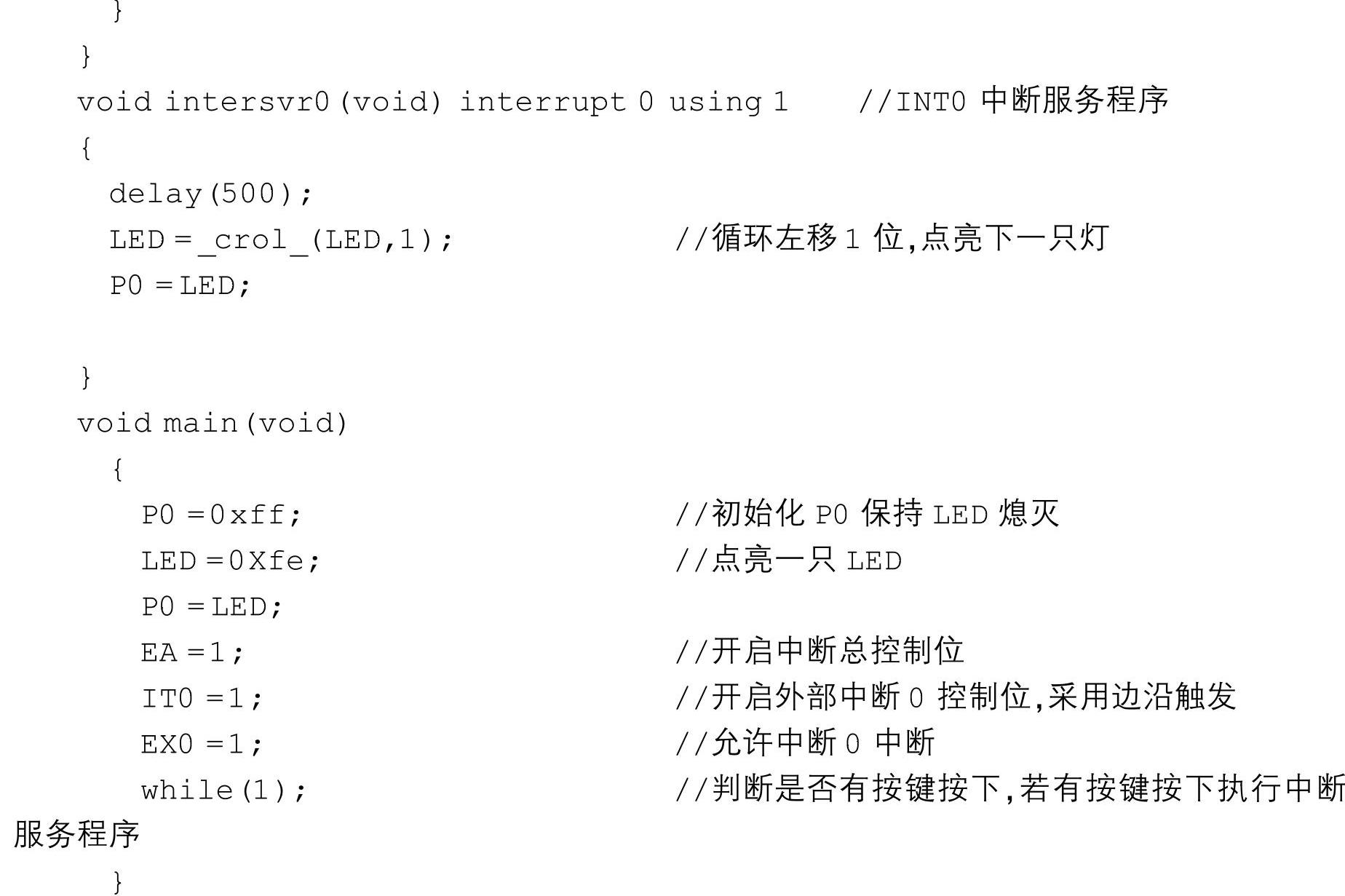

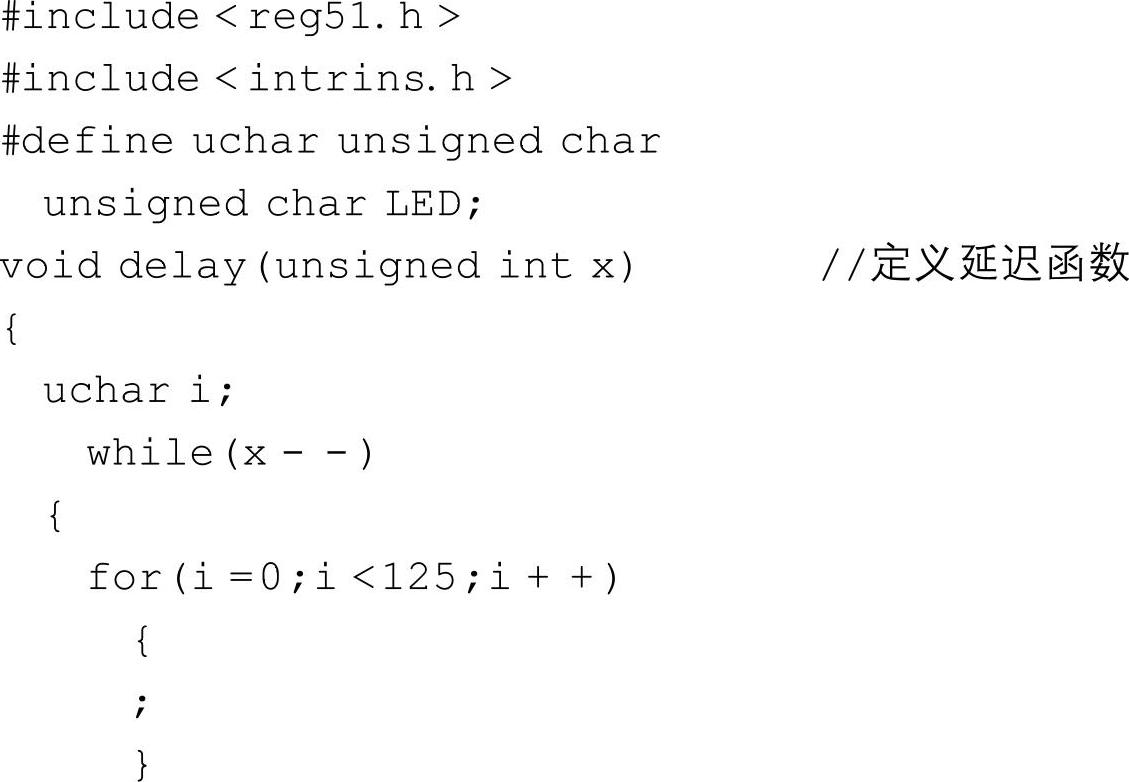

在图10-4程序流程上书写外部中断0控制8只LED流水灯流水闪烁的程序代码如下：

通过第2.1节Keil51的开发学习，建立一个工程文件，文件名为zhongduan，并将上面的代码进行编译，编译成功则是如图10-5所示的编译结果图。同时在创建工程路径zhongduan文件夹生成一个扩展名为.hex文件，软件生成的.hex文件下载到单片机中。

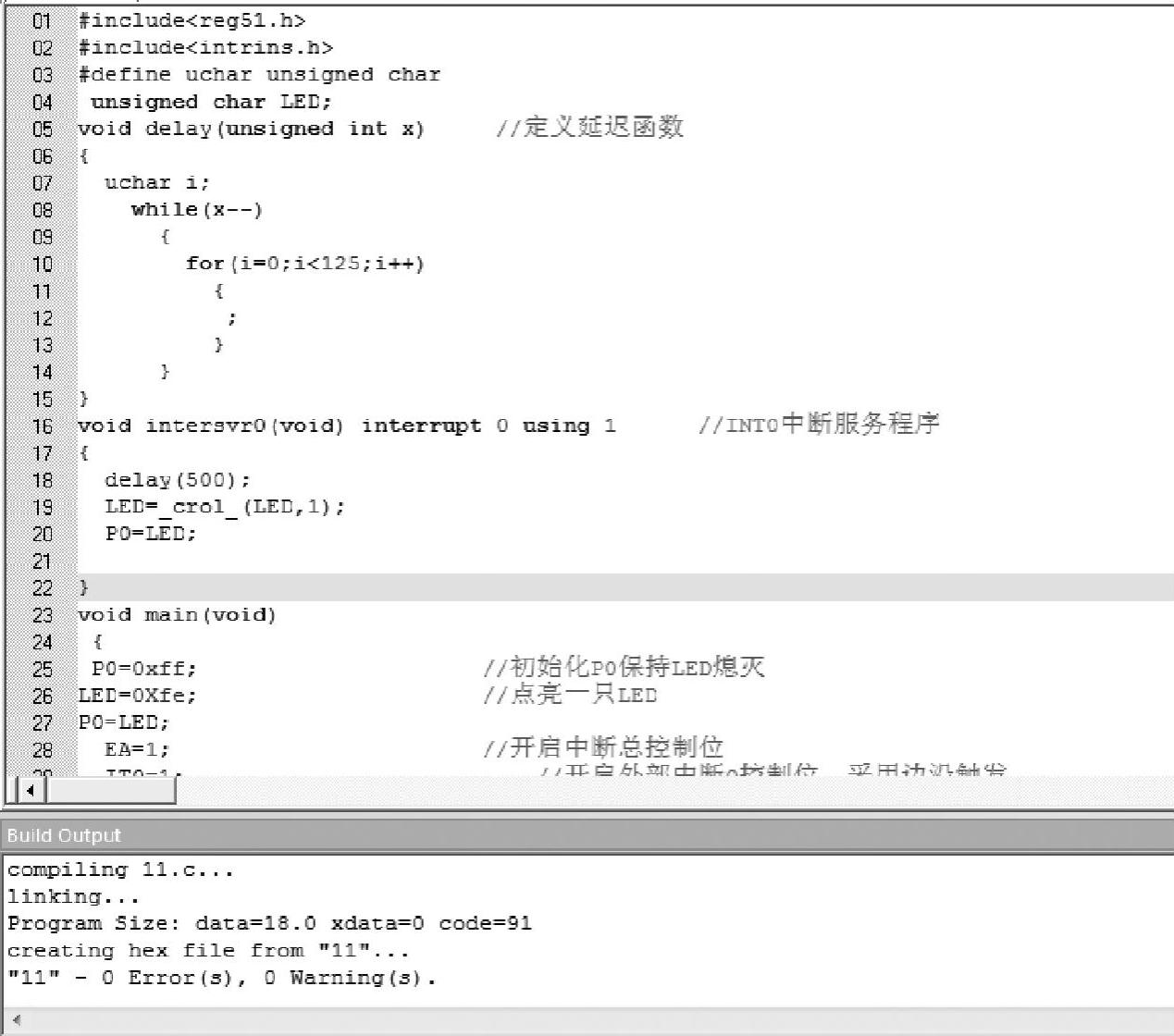

图10-5 程序成功编译结果图
