22.2.1  总体设计方案

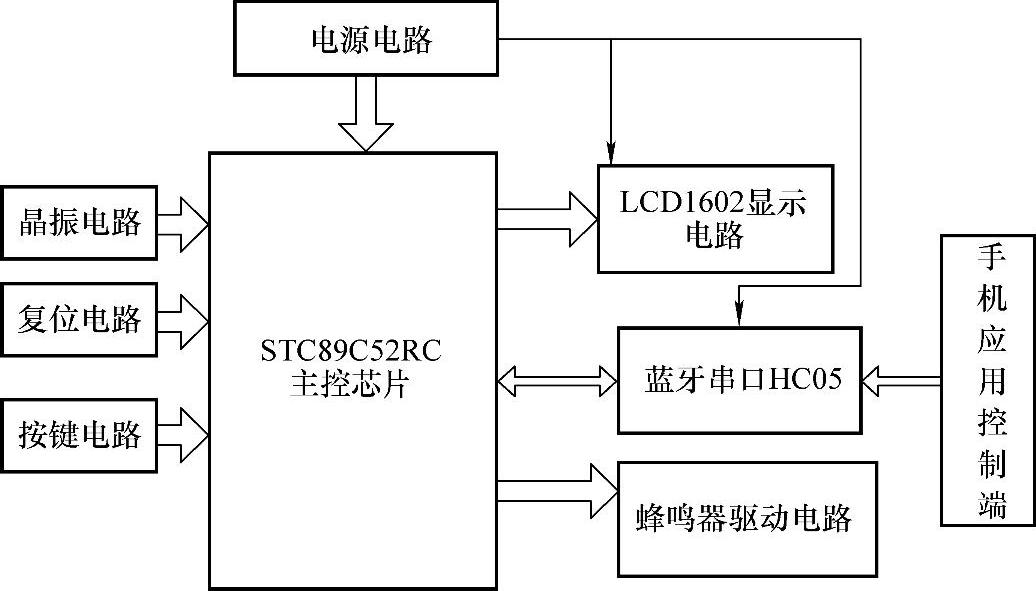

系统设计控制芯片采用STC89C52RC，外围电路包括按键电路、液晶LCD1602显示模块、蓝牙串口模块、蜂鸣器以及安卓手机客户端应用软件组成。其中蓝牙按键开关将音乐盒控制模式分为按键输入模式和蓝牙串口接收模式，前者，播放控制的上下曲、播放以及暂停等是由按键来控制；后者则进入等待串口中断模式，等待从客户端接收数据进行相应的串口中断控制。显示电路LCD1602模块可以显示播放的歌曲信息数据，例如歌曲名称、演唱者还有播放时长等。系统总体设计框图如图22-1所示。

图22-1 系统总体结构框图
