18.5.2  底层硬件电路的软件设计

从第18.3节系统硬件电路设计的图中可以看到P3.4引脚通过晶体管PNP驱动蜂鸣器工作。在程序设计上，设置ESP8266WiFi通信配置。通过WiFi通信在单片机的P3.0引脚接收到字符“X”时，驱动P3.4引脚为低电平，晶体管导通，蜂鸣器鸣叫。在P3.0接收到字符“T”时，单片机驱动P3.4引脚输出高电平，晶体管截止，蜂鸣器停止。如图18-4所示为APP控制蜂鸣器工作的软件程序流程图。

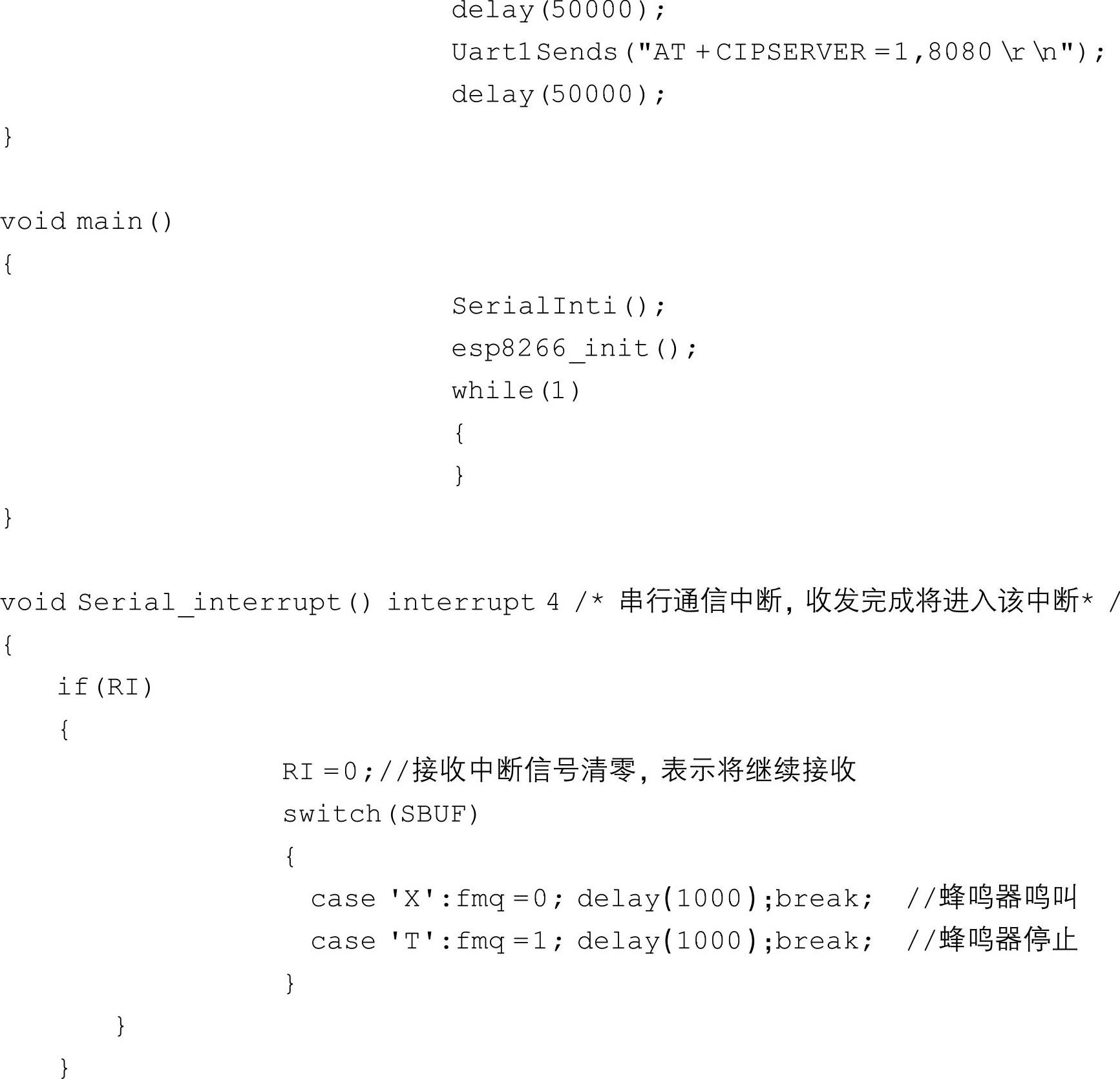

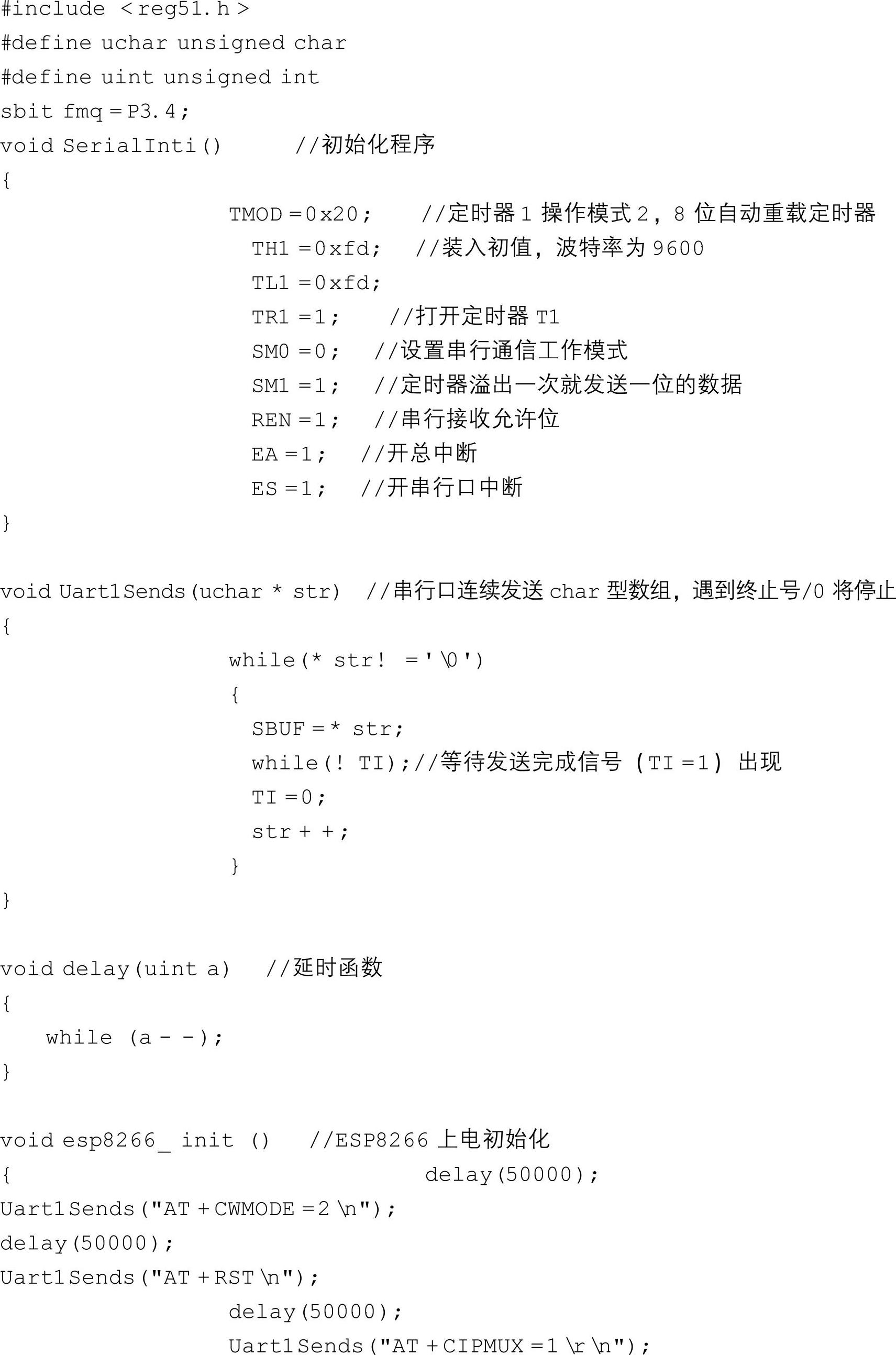

在图18-4程序流程序图的基础上书写单片机控制蜂鸣器工作的程序代码如下：

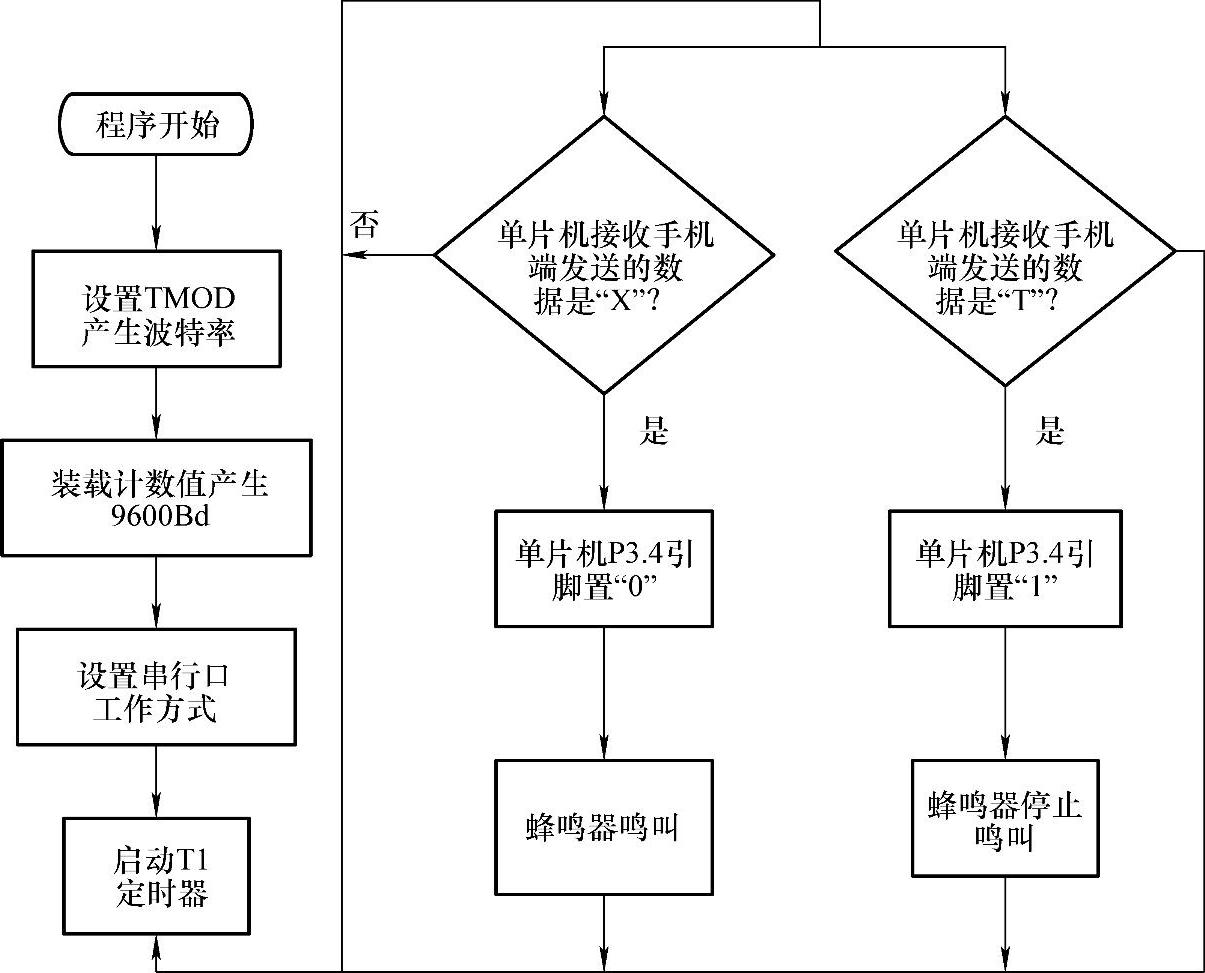

图18-4 APP控制蜂鸣器工作的软件程序流程图
