12.1  项目需求

串行接口（Serial Interface）简称串口，是采用串行通信方式的扩展接口。串行通信是指数据一位一位地顺序传送，其特点是通信线路简单，只要一对传输线就可以实现双向数据通信，从而大大降低了制作成本，特别适用于远距离通信，但传送速度较慢。串行接口线实物图如图12-1所示。

单片机在进行串行通信的时候，是通过单片机串行数据接收端P3.0引脚RXD和串行数据发送端P3.1TXD与外围电路进行通信。通信过程只需向发送缓冲器写入数据，从接收缓冲器读出数据即可。实现单片机与PC通信，可以在串行口的输入、输出引脚加上电平转换器（一般使用MAX232），实现TTL电平与RS232电平转换完成通信功能。

现给出项目需求：PC向单片机发送数据，单片机将接收到的数据传送到P0口驱动LED；同时单片机将接收到的数据传回给PC，PC通过串口助手显示数据。本项目是一个结合LED、电平转换电路和单片机控制应用相结合的项目，属于相对综合性的案例。

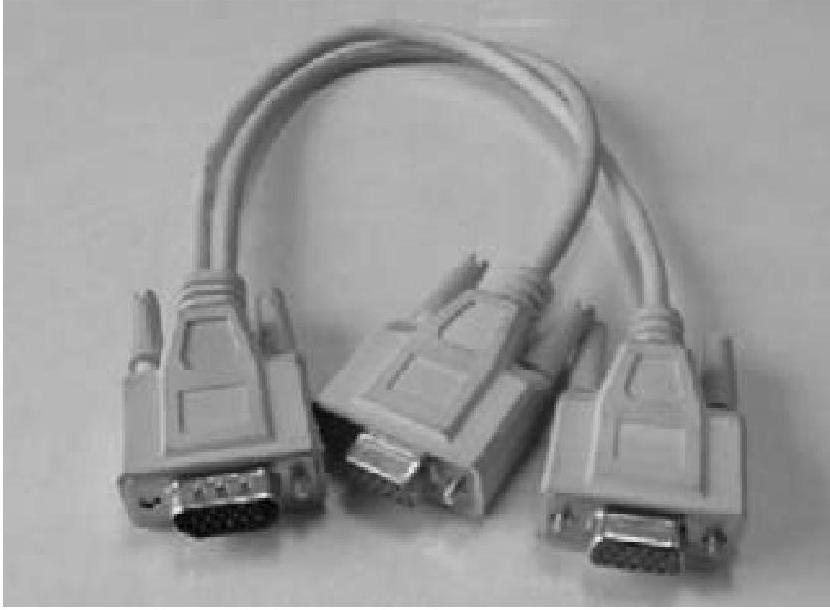

图12-1 串行接口线实物图
