11.3  项目的硬件电路设计

本项目总体电路设计主要有单片机最小系统（晶振电路和复位电路）：晶振电路采用晶振和微调电容组成，其中两个电容的值都是30pF，晶振频率为12MHz；复位电路采用手动复位。电源电路：主要采用5V电源供电。蜂鸣器报警电路：用晶体管驱动电路和单片机P3.4引脚连接。蜂鸣器属于感性负载，用于直流电压驱动即可发出固定频率的声音。但是一般不会由单片机的I/O口直接输出，通常会在I/O和蜂鸣器之间加上一个驱动晶体管用于放大电流，当P3.4引脚输出低电平的时候，晶体管导通，以形成回路，蜂鸣器工作。电路设计原理图如图11-3所示。

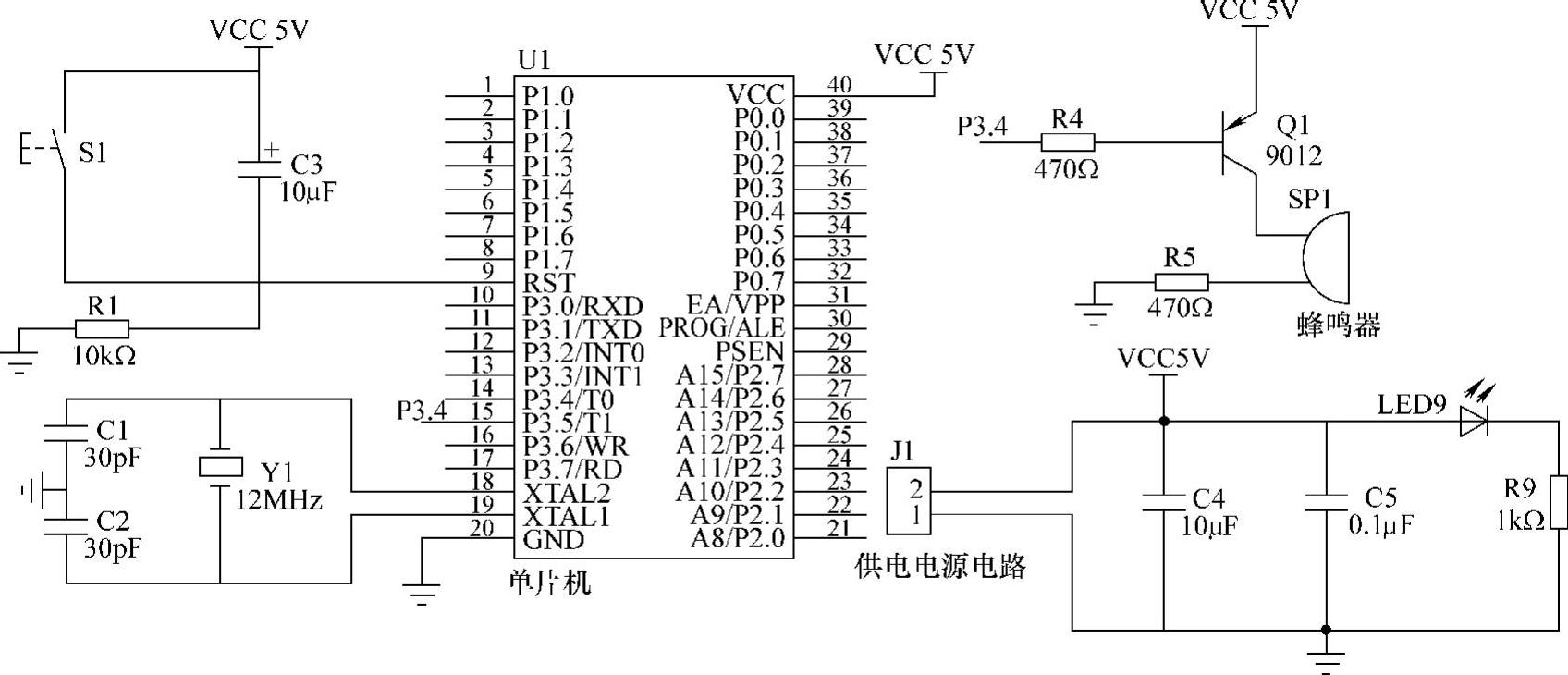

图11-3 总体的电路原理图
