22.3.3  蓝牙通信

本音乐盒的设计采用蓝牙模块HC05，该蓝牙模块是主从一体、性能高的蓝牙串口通信作为手机应用客户端与单片机的交互模块。该模块的工作方式有命令响应和自动连接两种。正常工作电压在3.3～5V之间，工作时电流大小则会因为串口通信频率水平而发生改变，模块波特率范围在4800～138240之间，默认设置为9600波特率。模块拥有6个引脚，分别为电源、地、TXD、RXD、KEY和LED指示灯，LED指示灯在匹配成功后能按照一次闪烁2次（2s一次）频率工作，未匹配之前则会一直闪烁。在模块上电之前，使KEY的引脚置于高电平，进入AT指令状态，AT命令能够对蓝牙串口设置波特率，设置主从选择模式。蓝牙串口与单片机连接TXD和RXD是需要交叉连接，图22-4给出蓝牙串口和单片的连接方式。

AT命令的具体方式如下：

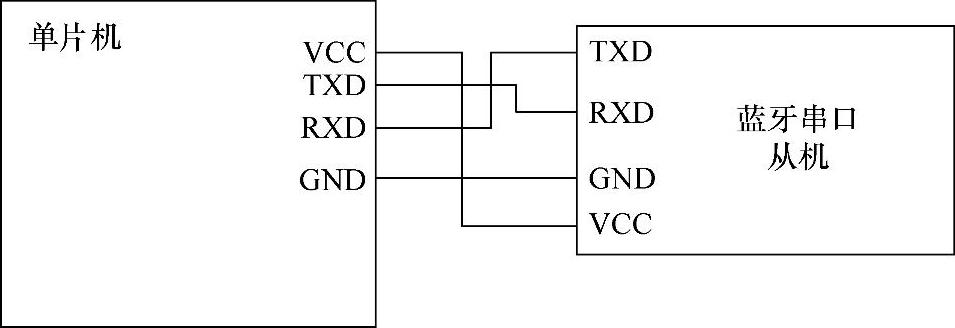

图22-4 单片机与蓝牙串口的连接方式

修改名字：AT+NAME=BT

修改波特率：AT+UART=波特率（程序上使用的传输波特率9600Bd）；

修改主从：AT+ROLE=0（从机）或1（主机）

修改密码：AT+PSWD=＜密码＞
