19.5.2  实物调试

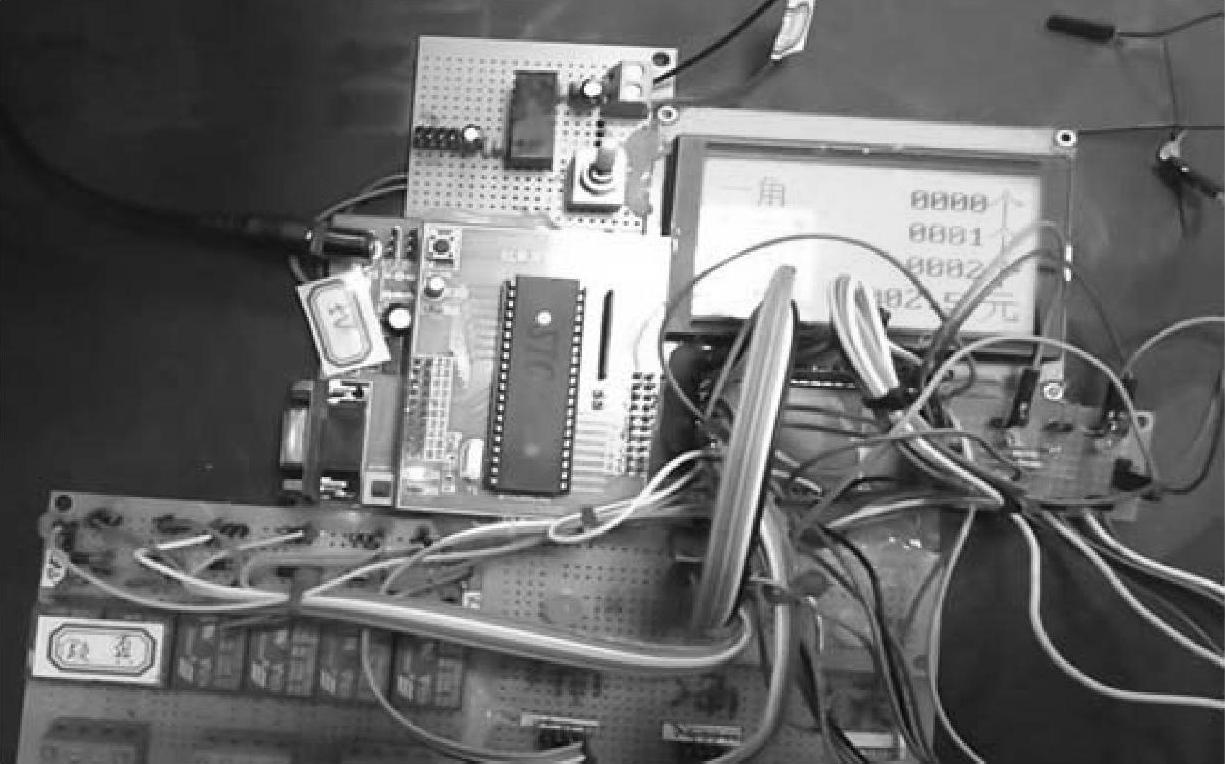

图19-15 实物调试图

如图19-15所示，打开系统电源，以重力传感器为检测核心部件的硬币鉴伪识别系统，通过不同币值硬币的重量大小和假币的重量大小有所不同来完成基于重力感应的硬币鉴伪识别。将一元硬币置于重力传感器托盘之上，在单片机经过8次检测比较数据后判断此硬币的重力参数大小，从而判断出此被检测硬币的真伪和币值的大小。鉴伪系统还带有计数功能，当检测到一个真币时系统计数加1，计数的结果实时显示在12864LCD显示屏的第三行。同时，当一角硬币和五角硬币通过红外传感器时，将触发红外传感器发送电信号，以完成一角硬币和五角硬币的计数，计数结果分别显示在第一行和第二行。三种硬币的计数结果将通过程序的计算分析，得出此时的金额总数并将结果显示在LCD液晶显示屏的第四行。系统本身还带有错误提示和正确提示功能电路，当被检测的硬币是真币时，电路绿指示灯闪烁一下告知检测结果；当放入的是假币时，红色指示灯闪烁一下，告知检测到假币。同时系统还增加了继电器功能扩展电路，当检测到硬币时继电器给出相应的信号，便于系统的功能开发。
