15.5.2  底层硬件电路的软件设计

从第15.3节系统硬件电路设计图中可以看到单片机P0口驱动LED灯工作。在程序设计上，设置ESP8266 WiFi通信配置。通过WiFi通信在单片机的P3.0引脚接收到字符“K”时，驱动P0口为低电平，LED灯变亮。在P3.0引脚接收到字符“G”时，单片机驱动P0口输出高电平，LED灯熄灭。APP控制LED灯工作的软件程序流程图如图15-4所示。

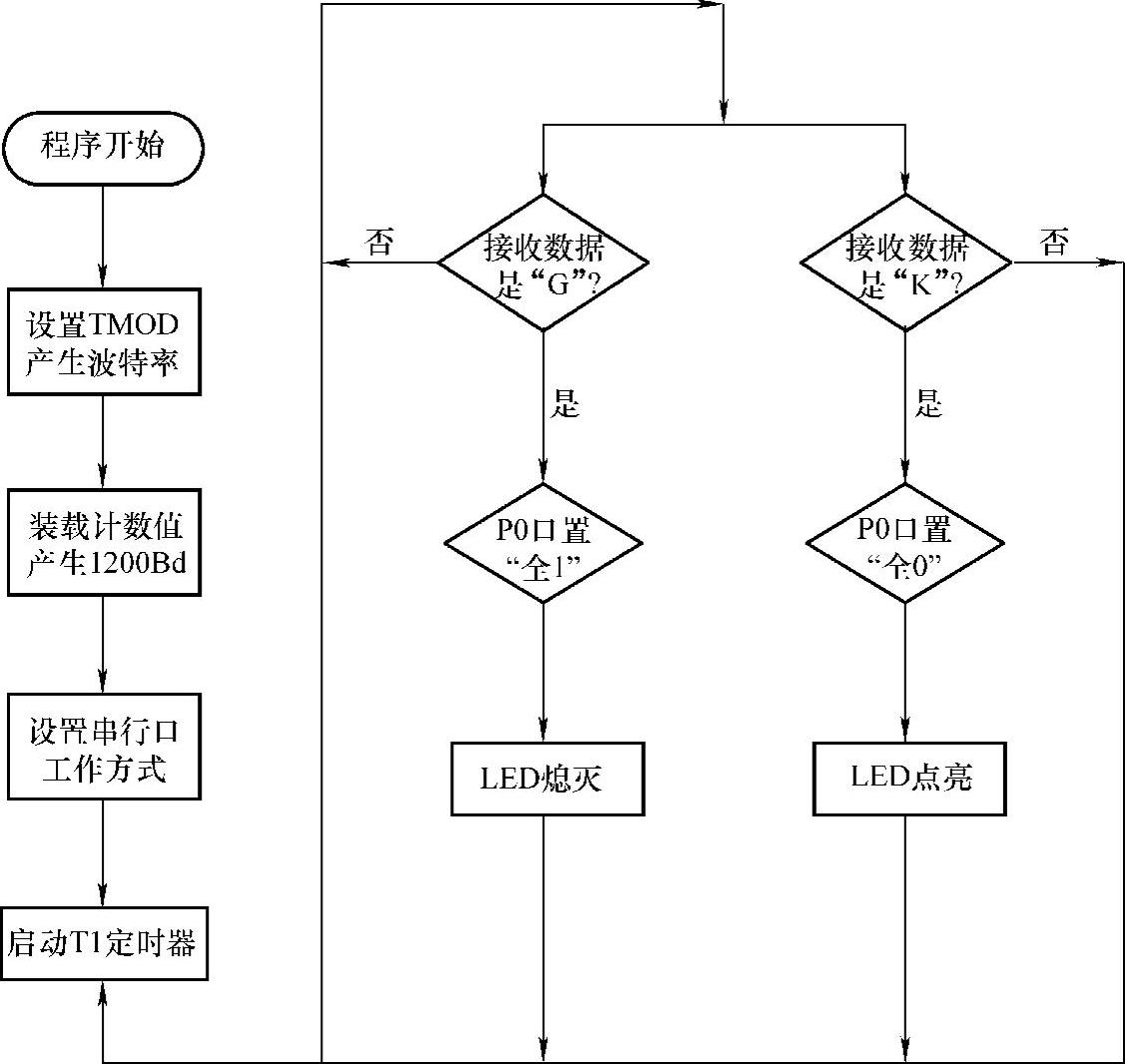

图15-4 APP控制LED灯工作的软件程序流程图

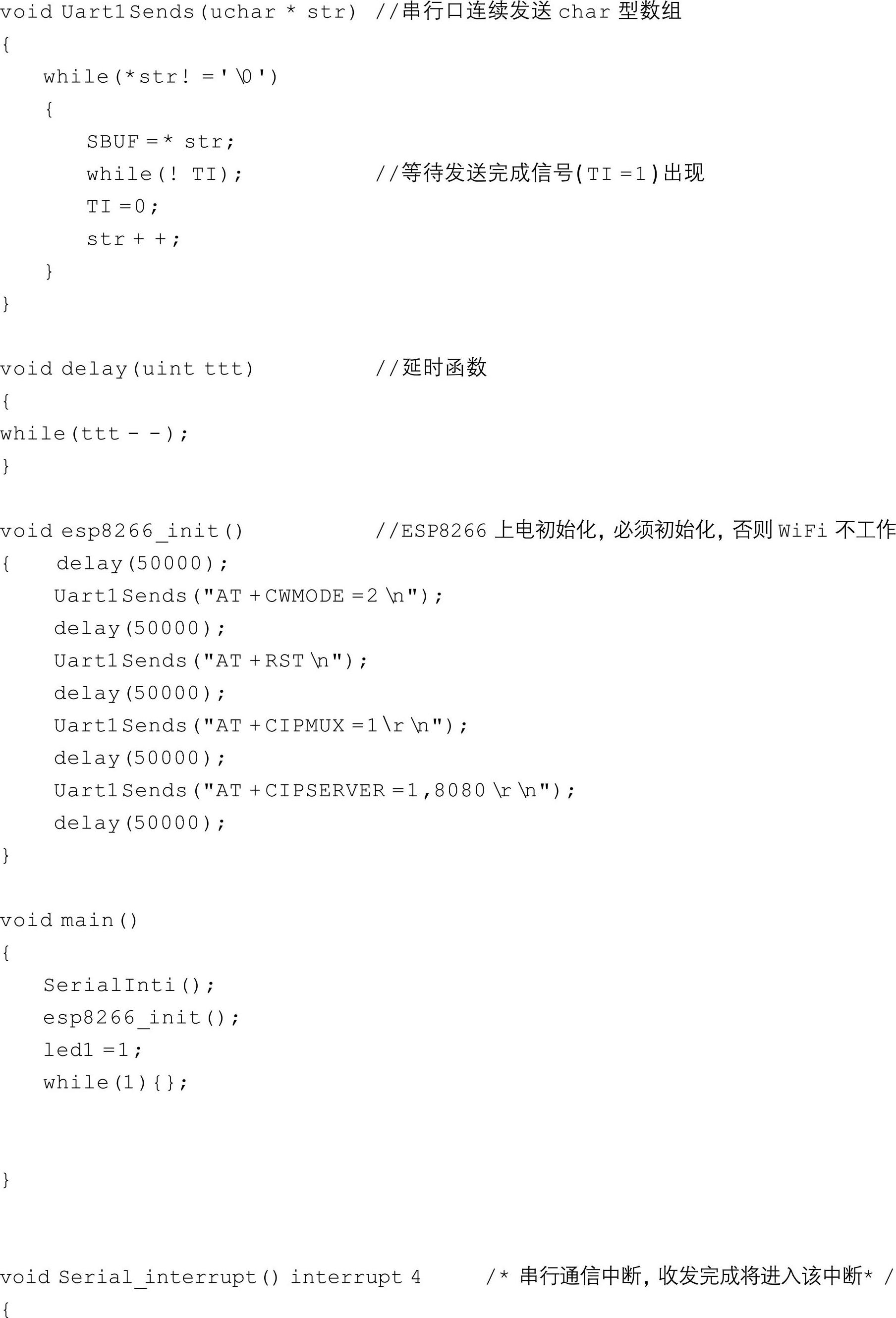

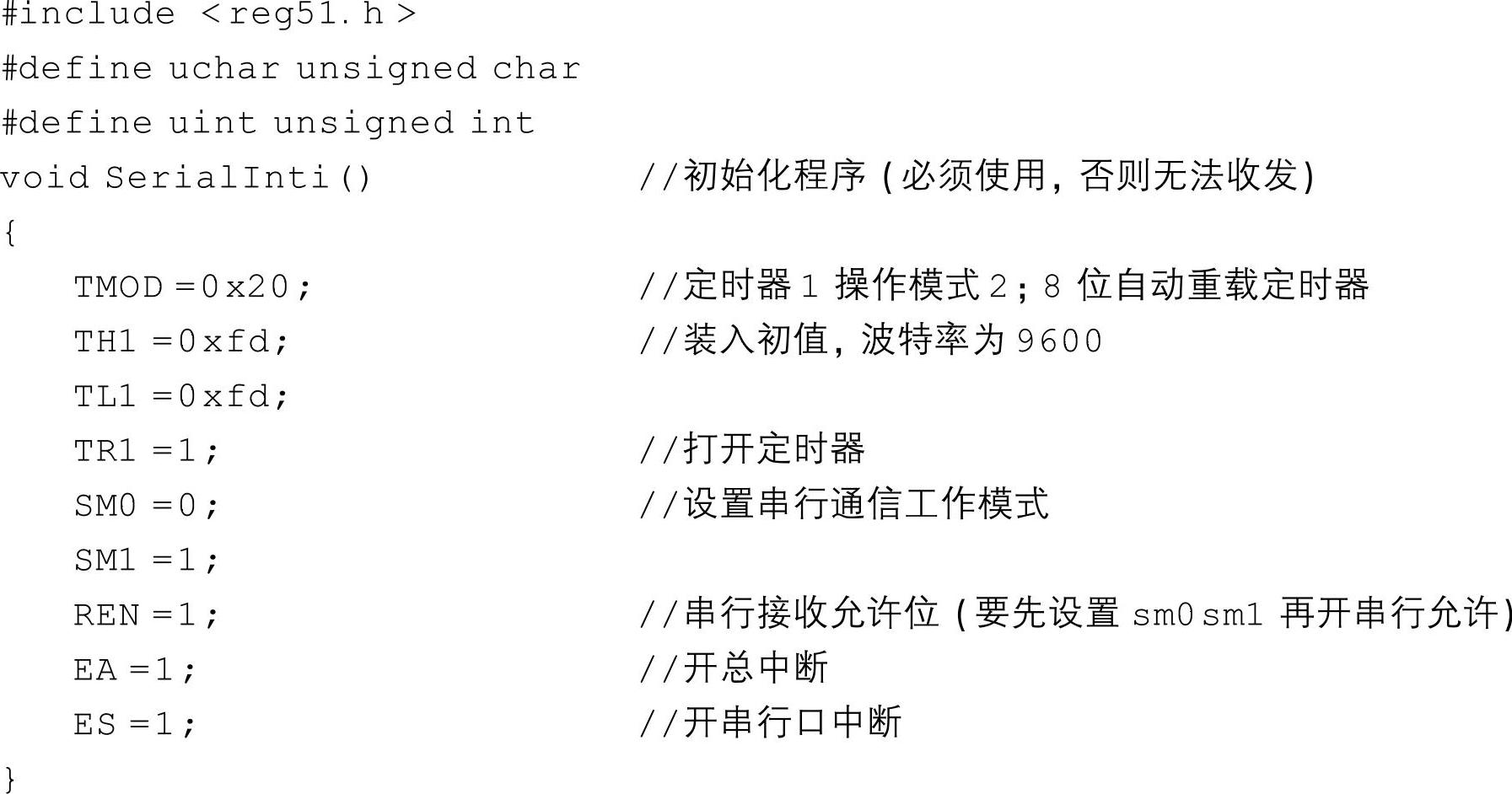

在图15-4程序流程序图的基础上书写单片机控制LED灯工作的程序代码如下：
