自动售检票系统终端设备的工作原理
1.自动售票机的工作原理
(1)总体架构
自动售票机以主控单元为核心，辅以现金处理装置、车票处理装置、乘客显示器、打印机和电源等模块，此外，还可以根据需要配置触摸屏、运营状态显示器、储值票或银行卡读写器及银行卡密码键盘等部件。

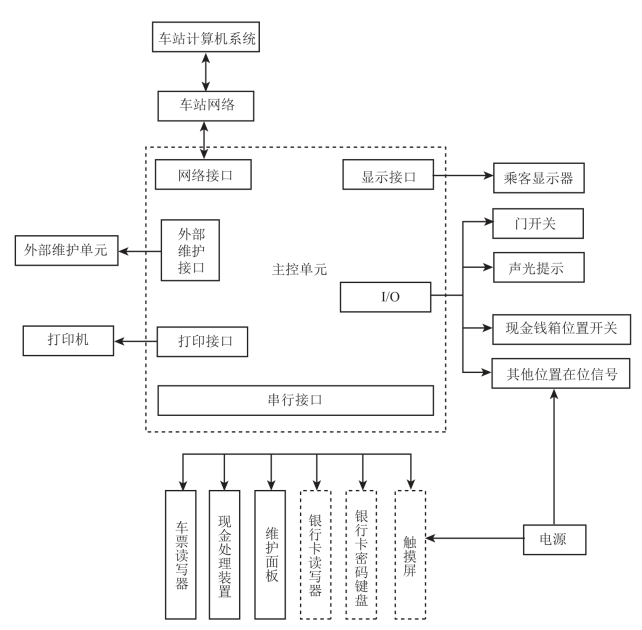

自动售票机的总体架构如图4-5所示。
图4-5 自动售票机的总体架构
(2)交易处理流程

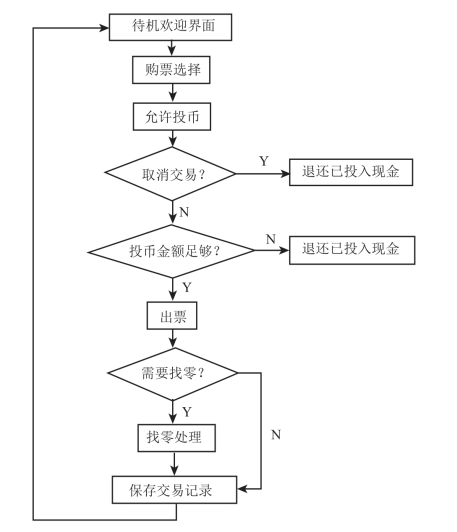

自动售票机的交易类型比较简单，其基本交易流程如图4-6所示。
图4-6 自动售票机的基本交易流程
2.半自动售票/补票机的工作原理
(1)总体架构

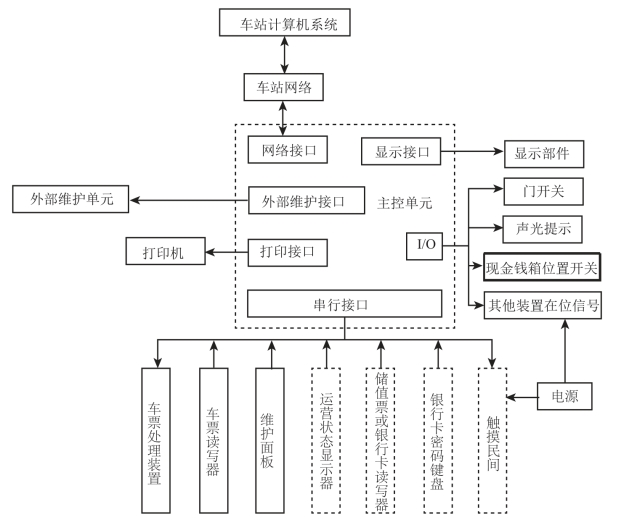

半自动售票/补票机以主控单元为核心，辅以车票读写器、乘客显示器、打印机和电源等模块，此外，还可以根据需要配置触摸屏、车票处理装置、钱箱等部件。半自动售票/补票机的总体架构如图4-7所示。
(2)交易处理流程
半自动售票/补票机具有两种工作模式，即售票模式和补票模式。安装在非付费区内的半自动售票/补票机通常工作在售票模式下，可以发售除出站票以外的各种车票，并可以提供票务处理机的其他服务。
安装在付费区内的半自动售票/补票机通常工作在补票模式下。在补票模式下只允许发售出站票，供无票或车票破损的乘客补票使用。

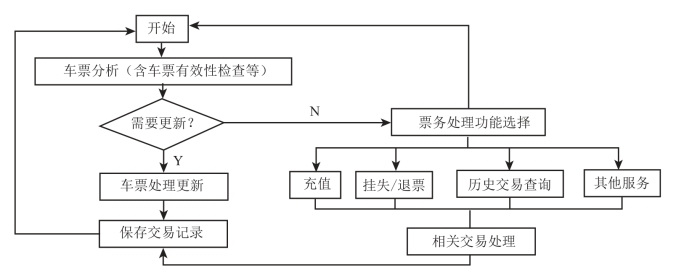

此外，半自动售票/检票机还支持车票更新操作，其基本交易流程如图4-8所示。
半自动售票/补票机在发售车票时的车票有效性检查主要包括密钥安全性检查、票种合法性检查、车票状态检查及黑名单检查等。
车票状态检查主要包括使用地点检查、余值检查、有效期(使用时间)检查及进出站次序检查等内容。
图4-7 半自动售票/补票机的总体架构
图4-8 半自动售票/检票机的基本交易流程

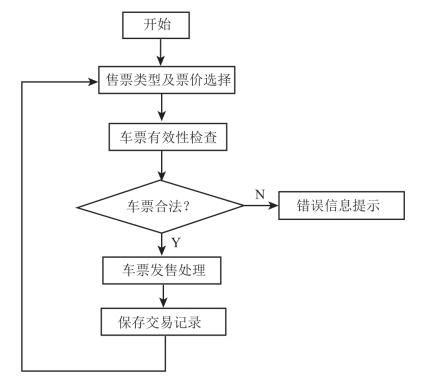

半自动售票/补票机在进行票务处理时的基本交易流程如图4-9所示。
图4-9 半自动售票/检票机在进行票务处理时的基本交易流程
3.自动检票机的工作原理
(1)总体架构
自动检票机以主控单元为核心，辅以阻挡装置、车票处理装置和声光处理装置等模块。

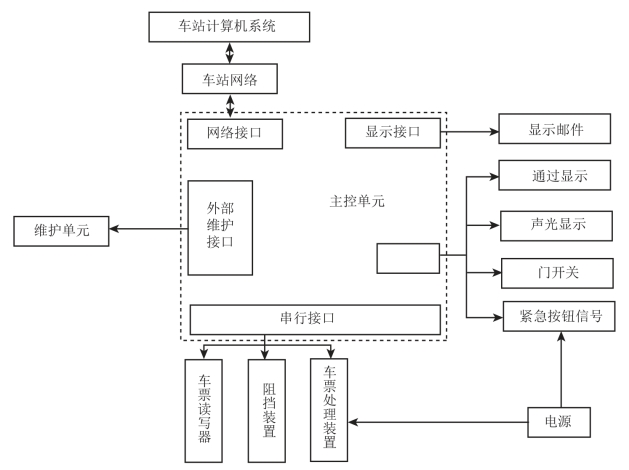

主控单元一般选用高可靠性、低功耗的通用型嵌入式计算机设备或工业级计算机设备，需要具有丰富的外部接口以支持外部设备的连接，并需要保留部分接口以支持未来设备的扩展。自动检票机的总体架构如图4-10所示。
图4-10 自动检票机的总体架构
(2)交易处理流程
自动检票机在待机状态下可监测自身各部件的工作状态，搜索车票及等待接受车站计算机系统的指令。当发现车票后，自动检票机将首先检查车票的有效性。自动检票机对车票的有效性检查主要包括密钥安全性检查、黑名单检查、票种合法性检查、车票状态检查、使用地点检查、余值检查、有效期(使用时间)检查、进/出站次序检查等。

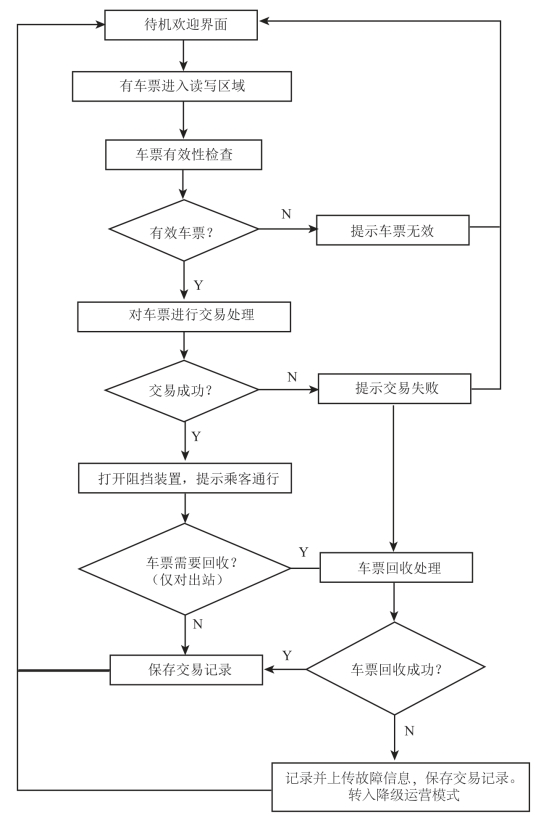

自动检票机的基本交易流程如图4-11所示。
图4-11 自动检票机的基本交易流程
4.自动充值机的工作原理
(1)总体架构

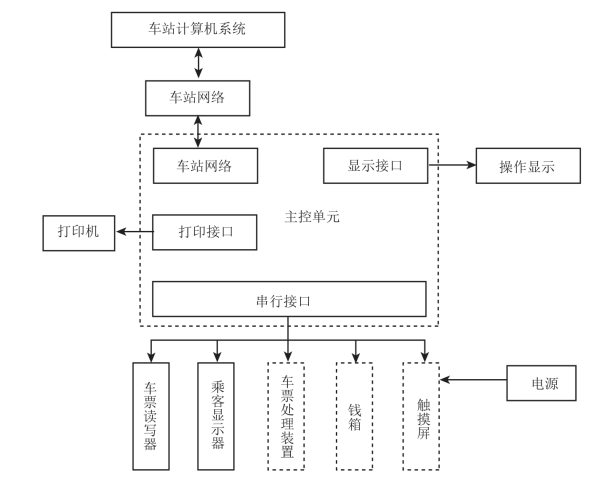

自动充值机以主控单元为核心，辅以车票读写器、乘客显示器、打印机、电源、现金识别设备等模块，此外，还可以根据需要配置触摸屏、银行卡读写器和银行卡密码键盘等部件，其总体架构如图4-12所示。
图4-12 自动充值机的总体架构
(2)交易处理流程

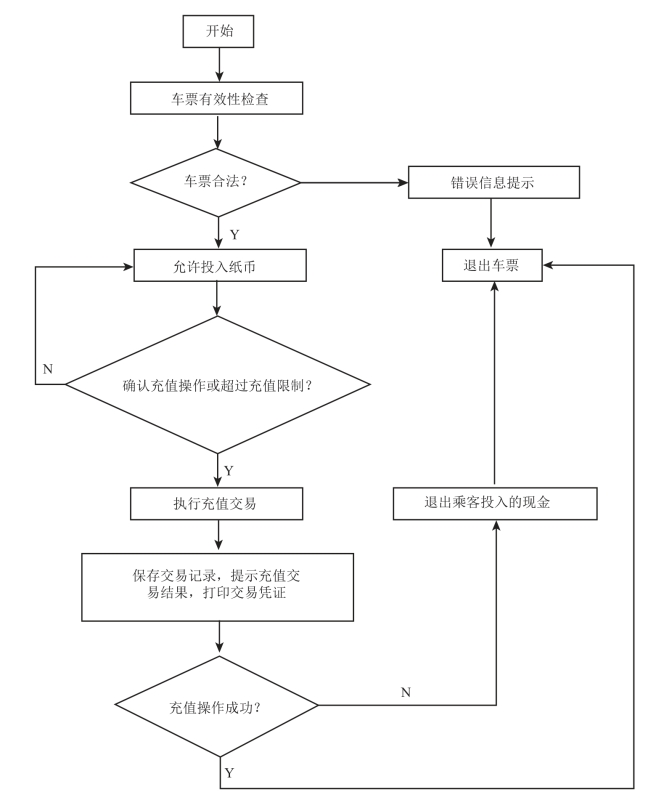

自动充值机的交易处理流程如图4-13所示。
图4-13 自动充值机的交易处理流程
