高频核心考点269:EV、PV、AC曲线的绘制
计算题的考试当中，有时会让你把EV、PV、AC的曲线绘制出来，这是基本功，需要对基本概念非常熟悉。
★★★
注意：每条曲线(直线)，除了原点之外，只需再确定另一个点，即可绘制。

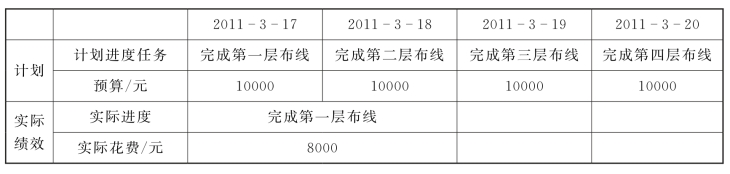

某大楼布线工程基本情况为：一层到四层，必须在低层完成后才能进行高层布线。每层工作量完全相同。项目经理根据现有人员和工作任务，预计每层需要一天完成。项目经理编制了布线进度计划，并在3月18号工作时间结束后对工作完成情况进行绩效评估，见下表。
【问题1】请计算2011年3月18日时对应的PV、EV、AC、CPI和SPI，并分析当前绩效。

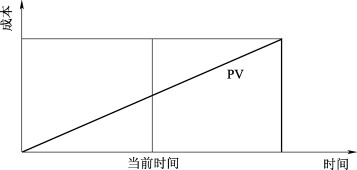

【问题2】根据当前绩效，在下图中划出AC和EV曲线。
【问题3】(1)如果在2011年3月18日绩效评估后，找到了影响绩效的原因，并纠正了项目偏差，请计算ETC和EAC，并预测此种情况下的完工日期。
(2)如果在2011年3月18日绩效评估后，未进行原因分析和采取相关措施，仍按目前状态开展工作，请计算ETC和EAC，并预测此种情况下的完工日期。
【参考答案】
【答问题1】
PV=20000(元)。
EV=10000(元)。
AC=8000(元)。
CPI=EV÷AC=10000÷8000=1.25，成本节省。
SPI=EV÷PV=10000÷20000=0.5，进度落后。

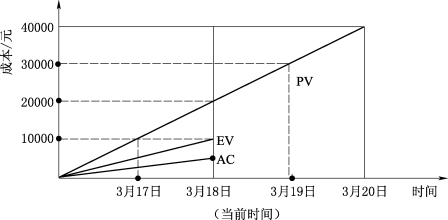

【答问题2】
【答问题3】
(1)非典型情形：ETC=BAC-EV=40000-10000=30000(元)EAC=ETC+AC=30000+8000=38000(元)
完工日期：2天+3天=5天，历经3月17—21日，即3月21日完工。
(2)典型情形：
ETC=(BAC-EV)/CPI=(40000-10000)/1.25=30000/1.25=24000(元)EAC=ETC+AC=24000+8000=32000(元)
完工日期=原计划工期/SPI=4/0.5=8(天)，历经3月17—24日，即3月24日完工。
精彩讲解请扫描二维码观看。
