3.3.3  钎焊的接头形式及主要缺陷

1.接头形式

由于钎焊缝的强度一般达不到母材强度，所以对接钎焊的形式应用较少。多数都用搭接及套接的形式，即使是对接坡口的开制也与焊接坡口有所区别，常用阶梯状坡口形式如图3-9所示。而采用搭接与套接接头时，为了使钎料充入零件之间起牢固的连接作用，一般在连接面之间留有间隙。间隙过小妨碍钎料流入，间隙过大则易填不满。间隙一般为0.02～0.30mm，流动性好的钎料间隙可小些，如铜、银，而铝则应大些。

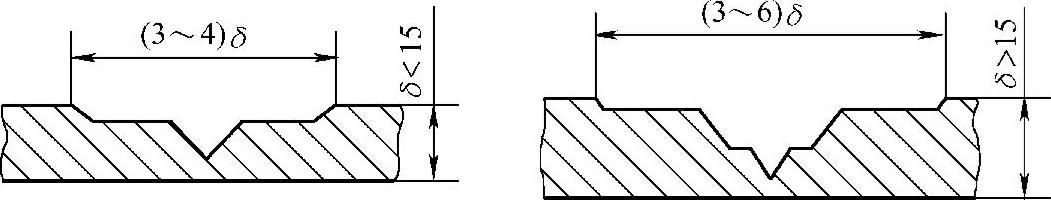

图3-9 阶梯状坡口形式

2.主要缺陷

钎焊时由于钎料、钎剂及工艺不当也会出现一些缺陷，如：

1）填缝不良。间隙大小不合适、表面处理不好、钎剂失效或选择不当以及加热温度不够，都可能使钎缝填充不良。

2）气孔。钎焊温度过高，火焰不对，钎料或钎剂质量不好。

3）裂纹。钎缝未冷却而移动零件或钎料选择不当。

4）夹渣。钎剂不好，钎料不足。

5）咬边或溢流。加热温度高，时间长或加热不均匀都可能产生咬边及溢流现象。
