5.1.3  影响镀层均匀性的因素

5.1.3 影响镀层均匀性的因素

(1)电流的分布状态

1)理想的电流分布状态,常用假想电力线疏密分布线来描述,如图5-2所示。实际上,理想的情况是不存在的。

2)工件形状对镀层均匀性的影响,如图5-3所示。

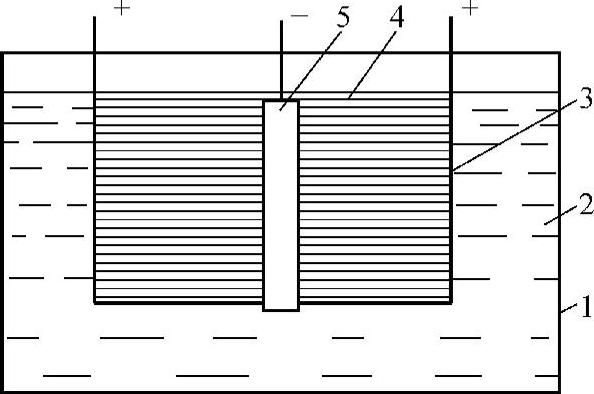

图5-2 理想的电力线分布

1—镀槽 2—镀液 3—阳极板

3)悬挂方法对镀层均匀性的影响,如图5-4所示。

4)改善电力线分布的措施,如图5-5所示。

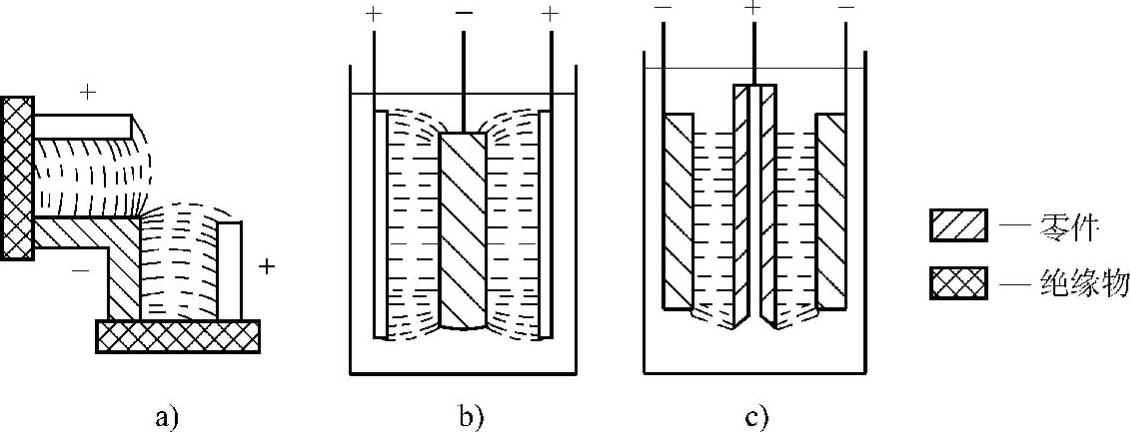

图5-3 工件形状对镀层均匀性的影响

a)一般零件 b)外圆 c)内孔

(2)阳极配置 阳极板配置是否合理,对镀层均匀性和结合力有严重的影响。

1)改善镀层均匀性的措施如图5-6所示。

2)阳极的有效面积,对镀层均匀性有影响。一般阳极与阴极面积比在0.5~2.5∶1的范围内。镀铜时阳极、阴极面积比为1.5~2∶1,镀镍时为1.1~1.2∶1,普通镀铬时为1.5∶1;内孔镀铬时为0.5∶1,镀铁时为2~2.5∶1。

3)阳极与工件的距离愈远,镀层愈均匀。一般阳极与工件的距离在30~400mm的范围内。镀外表面时为100~150mm;镀内孔时为30~40mm。在特殊情况下,阳极与工件间的距离,可小于5~10mm。

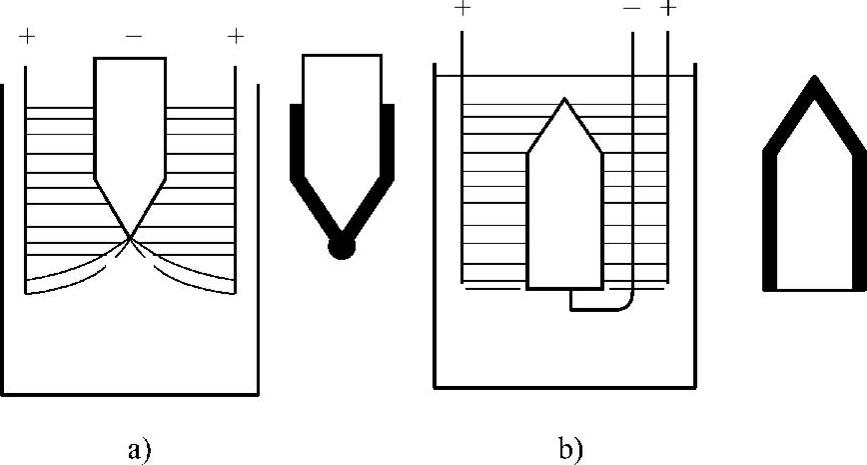

图5-4 悬挂方法对镀层均匀性的影

a)不正确 b)正确

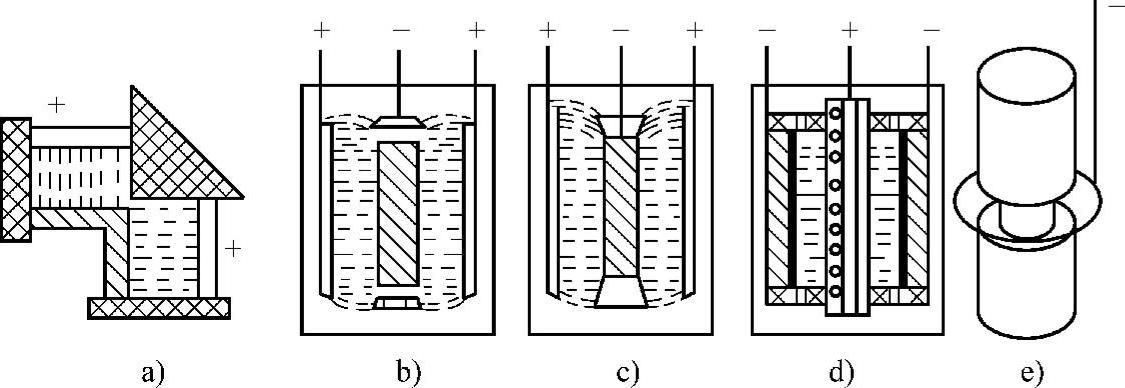

图5-5 改善电力线分布的措施

a)用绝缘托将自由空间隔开 b)采用金属丝作辅助阴极 c)锥形辅助阴极 d)采用非金属隔电 e)零件凹槽处的金属丝辅助阴极

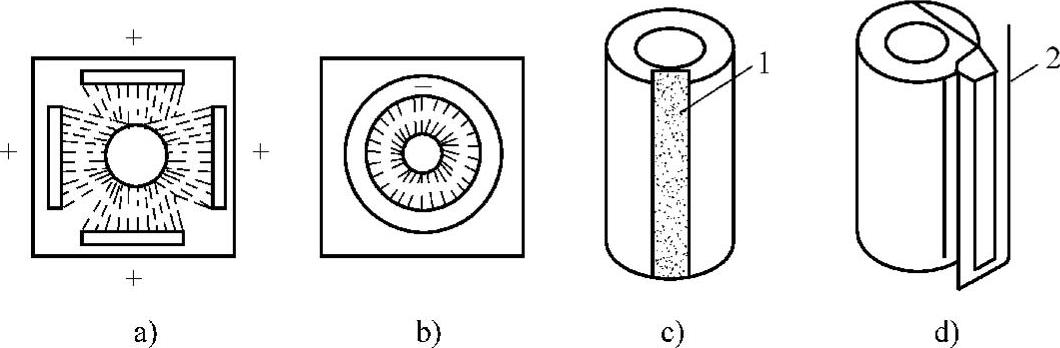

图5-6 改善镀层均匀性的措施示意图

a)采用多面阳极 b)采用中心阳极 c)用铅填平凹处 d)在凸处设置阴极保护

1—铅 2—保护阴极

(3)工件不镀部位的绝缘 工件不镀部位绝缘不好,会影响镀层的均匀性。
