2.3 用Gamma 图表表述模态系统S5
皮尔斯的Gamma 图表虽然不完善，但已经具有基本的模态系统构想，本节我们使用Gamma 图表来表述模态系统S5。尽管这种Gamma 图表已经在皮尔斯基础上有所完善，但基本框架仍然是皮尔斯Gamma 图表的，所以称作用Gamma 图表表述模态系统S5。[16]因为用图表方式来表达一个模态系统异常复杂，我们在给出基本术语和规则之后，仅用一个模态S5 图表推演的实例来说明S5 的Gamma 图表系统。
2.3.1 基本图表术语
我们在Alpha 图表系统中已经给出一些基本的图表术语，但要在Alpha 图表基础上构建S5，还需要一些相关的术语和图表规则。我们先给出相关术语，再给出相应构图规则。
S5 的Gamma 图表至少需要以下基本术语，我们才能说明它的基本规则和图表推演。
图表的单一出现
给定图表A 和B，并且给定命题符号p，其中p 在图表A 中仅只出现一次。我们再给定表达式A [B] 指称这样的图表A，其中图表B 中的公式已经被替换为p 的出现。这种符号将用来指出，在一个封闭图表中的某个图表的单一出现。图表的单一出现术语表达了S5 的Gamma 图表假定了一个命题公式和一个图表在不至于混淆的情况下，它们表达同样的东西。
否定语境、肯定封闭和否定封闭
假定我们有图表¬（A），则图表¬（A）去掉A 的那一部分¬（…）称作否定语境。
一个图表在A [B] 中是肯定封闭的，当且仅当，它在偶数个否定语境中出现。
一个图表在A [B] 中是否定封闭的，当且仅当，它在奇数个否定语境中出现。
模态语境和模态封闭
假定我们有图表□（A），则图表□（A）去掉A 的那一部分□（…）称作模态语境。
如果一个图表它在一个模态语境中出现，则这个图表就是模态封闭的。
图表导出
一个图表系列A1，A2…An，构成了一个从A1 到An 的图表导出，当且仅当，每一个图表Ai+1，可以从Ai 通过运用以下图表规则来获得。
2.3.2 基本规则
（R1）插入规则
任意图表都可以绘制在处于否定封闭图表中的任意地方。
（R2）消去规则
任意肯定封闭图表可以消去。
（R3）重置规则
任意图表A 的复本可以绘制在不是处于图表A 之中的任意地方，假定仅有通过的语境是否定语境，这些否定的语境并没有封闭A。
（R4）拆置规则
任意图表，只要这些图表能够看作是运用重置规则获得的结果，它们就可以被消去。
（R5）双重否定规则
一个双重否定语境可以绘制在任意图表周围，同时，任意图表周围的双重否定语境也可以被消去。
以上规则是关于Alpha 图表的导出规则，加上以下规则就成为处理模态逻辑的Gamma 图表系统了。
（R6）否定□引入
一个模态语境可以在任意否定封闭图表周围绘制。
（R7）肯定□引入
一个模态语境可以在任意肯定封闭图表B 周围绘制，B 不是模态封闭的，但假定了在某个语境之内封闭了B，又不在B 之内的每一个命题字母是模态封闭的。
（R8）□左规则
如果Γ，A├C，那么，Γ，□A├C。
（R9）□右规则
如果Γ├A，C，那么，Γ├□A，C，假定在Γ 或者A 中出现的任意命题字母是模态封闭的。
（R10）肯定□消去
在任意肯定封闭图表周围的模态语境是可以消去的。
2.3.3 S5 定理和公理的图表推演
运用Alpha 图表的导出规则，我们可以给出一个命题逻辑的推演图示，以下图表22 是Alpha 图表的一个推演。

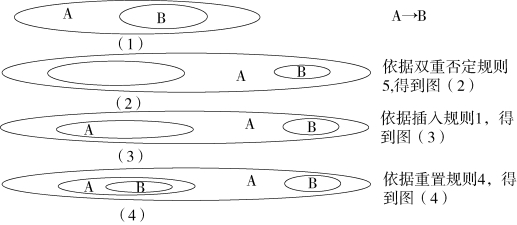

图表22 Alpha 图表的一个推演
显然，这个图表22 不过是在图中重复了A→B，但这个重复可以导出K 的分配公理。这可以用图表23 来表述，图表23 中的图（5）是依据规则6 从图表22 中的图（4）获得的。
而图表23 中的图（7），恰好就是K 系统中的分配公理□（A→B）→（□A→□B）。
几乎是使用同样的有关必然的规则，我们可以从一个重言式A→A 出发来获得S5 的公理：◇A→□◇A，这可以用图表24来表述。

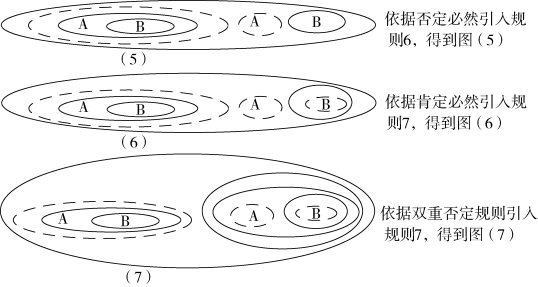

图表23 K 分配公理的证明图

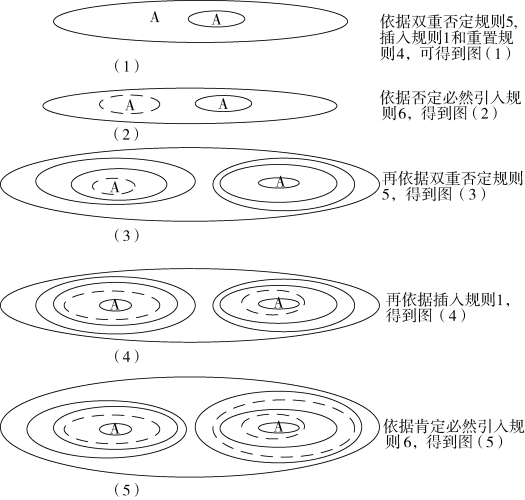

图表24 S5 公理（◇A→□◇A）证明图
这个S5 推演图表的最后图（5），就是S5 公理（◇A →□◇A）。
