6.7.2 木结构工程
6.7.2.1 木结构工程概述
木结构工程包括屋面木结构、木楼梯工程、木楼地楞等，不包括柱、梁等其他木结构构件，发生时按其他专业工程如仿古建筑定额执行。
1.屋面木结构
屋面木结构一般由屋架和屋面木基层两部分组成。
（1）屋架常有木屋架，钢木屋架，马尾、折角、正交屋架几种。
1）木屋架是由木材制成的桁架式屋盖构件，指全部杆件均采用方木或原木等木材制作的屋架，一般分为三角形和梯形两种，三角形木屋架结构如图6.103所示。
2）钢木屋架是指受压杆件如上弦杆及斜杆均采用木材制作，受拉杆件如下弦杆及拉杆均采用钢材制作，拉杆一般用圆钢材料，下弦杆可以采用圆钢或型钢材料的屋架，其构造如图6.104所示。

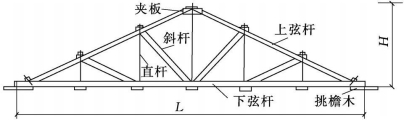

图6.103 三角形木屋架结构示意
图6.104 钢木屋架示意图

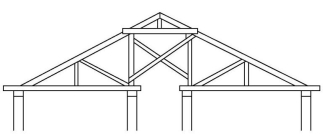

3）马尾、折角、正交屋架如图6.105所示。屋面为四坡水形式，两端坡水称为马尾，它由两个半屋架组成折角而成。
（2）屋面木基层是指屋架以上的全部构件，包括檩条、椽子（椽条）、挂瓦条、封檐板，前三种如图6.106所示。
1）檩条亦称桁条、檩子，指两端放置在屋架和山墙间的小梁，用以支承椽子和屋面板的简支构件。
2）椽子亦称椽条，它的两端搁置在檩条上，承受屋面荷载，与檩条成垂直方向。
3）挂瓦条是指钉在椽子或屋面板上的木条，与椽子方向垂直，用来挂瓦用。
图6.105 马尾、折角、正交屋架示意
图6.106 檩条、椽子（椽条）、挂瓦条示意图
（a）檩条屋面板；（b）檩条支承椽子
4）封檐板是指在檐口或山墙顶部外侧的挑檐处钉置的木板，使檐条端部和望板免受雨水的侵袭，也增加建筑物的美感。一般在设置封檐板时，要比挂瓦条高20～30mm，以保证檐口第一块瓦的平直，为了防风雪，屋顶两端伸出山墙之外用木条钉在檩条顶端，也起到遮挡桁（檩）头的作用，这就是博风板。屋顶端部如图6.107所示。
2.木楼梯工程

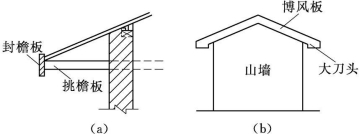

图6.107 屋顶端部示意图
（a）封檐板、挑檐板；（b）博风板、大刀头
木楼梯结构包括梯柱、斜梁、梯段踏面板、踢面板、楼梯扶手栏杆，均可采用模量制作。
3.木楼地楞
木地板构造由木楞、面板组成。木地板可铺设在木楞、毛地板、细木工板、水泥楼地面上，木地板面层详见楼地面工程相关内容。
6.7.2.2 定额说明
（1）定额按机械和手工操作综合编制的，实际不同均按定额执行。按材质划分为木屋架（“人”字屋架和钢木屋架）、其他木构件（木柱、木梁、木楼地楞、木地板、木楼梯）、屋面木基层（檩条、椽子、屋面木基层、封檐板），共3小节34个子目。
（2）采用的木材木种，除另有注明外，均按一类、二类为准，如采用三类、四类木种时，木材单价调整，相应定额制作人工和机械乘系数1.3。
（3）定额所注明的木材断面、厚度均以毛料为准，设计为净料时应另加刨光损耗，板枋材单面刨光加3mm，双面刨光加5mm，圆木直径加5mm。屋面木基层中的椽子断面是按杉圆木7对开、松枋40mm×60mm确定的，如设计不同时，木材用量按比例计算，其余用量不变。屋面木基层中屋面板的厚度是按15mm确定的，实际厚度不同时单价换算。
1）毛料是指圆木经过加工而没有刨光的各种规格的锯材。
2）净料是指圆木经过加工刨光而符合设计尺寸要求的锯材。
3）断面是指材料的横截面，即按材料长度垂直方向剖切而得的截面。
4）屋架铁拉杆在2根以内套用木拉杆定额，2根以上套用铁拉杆定额。
（4）定额中的金属件已包括刷一遍防锈漆的工料。
（5）设计木构件中的钢构件及铁件用量与定额不同时，按设计图示调整用量。
6.7.2.3 工程量计算规则
1.木屋架
（1）计量单位“m3”。计算木材材积时，均不扣除孔眼、开榫、切肢、切边的体积。
1）原木直径在4～12cm时：
式中 V——材积，m3；
L——检尺长度，m；
D——检尺直径，原木小头直径，cm。
2）原木直径在14cm以上时：
V=0.7854L[D+0.5L+0.005L2+0.000125L(14-1)2(D-10)]2÷10000
（2）屋架材积包括剪刀撑、挑檐木、上下弦之间的拉杆、夹木等，不包括中立人在下弦上的硬木垫块。气楼屋架、马尾屋架、半屋架均按正屋架计算。
1）木拉杆、木夹板屋架定额中包括下弦接头1副，铁拉杆、铁夹板屋架定额中包括上、下弦接头各1副。
2）钢木屋架定额中金属拉杆、铁件按施工图净用量（其中铁件另加损耗1%）进行调整，其余工料不变。
3）悬臂圆檩条如使用铁件安装，每立方米用量增加铁件3.4kg，其余工料不变。
4）屋架铁件拉杆在2根以内套用木拉杆定额，2根以上套用铁拉杆定额。
（3）檩条垫木包括在檩木定额中，不另计算体积。单独挑檐木每根材积按0.018m3计算（指任何形式的木材体积，包括立木、原木、原条、板方材等），套用檩木定额。
2.屋面木基层
按设计图示尺寸以斜面积计算，不扣除房上烟囱、风帽底座、风道、小气窗和斜沟等所占的面积。屋面小气窗的出檐部分面积另行增加。
3.其他木结构
（1）木柱、木梁按设计图示尺寸以体积计算。
（2）木地板按设计图示尺寸以面积计算。龙骨断面为30mm×40mm，间距为400mm，设计不同时用量调整。
（3）木楼地楞材积按“m3”计算，定额已包括平撑、剪刀撑、沿油木的材积。
（4）木楼梯按水平投影面积计算，不扣除宽度小于300mm的楼梯井，其踢面板、平台和伸入墙内部分不另计算；楼梯扶手、栏杆按“其他装饰工程”相应定额另行计算。
（5）檩木按设计图示尺寸以体积计算。檩条垫木包括在檩木定额中，不另计算体积。单独挑檐木每根木材体积按0.018m3计算，套用檩木定额。
（6）封檐板按延长米计算，山墙博风板按中心线斜长计算，带有大刀头时工程量增加0.5m。
