6.7.4 屋面及防水工程
6.7.4.1 屋面及防水工程概述
1.屋面工程概述
（1）屋顶的功能：覆盖、承重、避免日晒、遮风挡雨、防水、排水、保温、隔热。
（2）屋顶设计要求：由结构层、找平层、保温隔热层、防水层、面层等构成。
（3）屋面的分类。
1）按坡度不同分为：平屋面（坡度较小，倾斜度一般为2%～3%），适用于城市住宅、学校、办公楼和医院等；坡屋面；膜结构屋面。
2）按采用材料不同分为：刚性屋面、卷材屋面（柔性屋面）、瓦屋面、涂膜屋面、覆土屋面、膜屋面。
2.防水、防潮工程
（1）根据所用防水材料不同可分为刚性防水、柔性防水。
1）刚性防水依靠结构构件自身的密实性或采用刚性材料做防水层以达到建筑物的防水目的。
2）柔性防水以沥青、油毡等柔性材料铺设和黏结而成，或将以高分子合成材料为主体涂布于防水面形成防水层。
a.柔性防水层按材料不同分为卷材防水和涂膜防水。
b.卷材防水材料常见的有石油沥青卷材、改性沥青卷材SBS、APP、三元乙丙丁基橡胶卷材等；涂膜防水材料常见的有刷冷底子油、JS涂料、水泥基晶等。
（2）按建筑物工程部位分类可划分为地下防水、屋面防水、室内厕浴间防水、外墙板缝防水以及特殊建筑物部位防水。
3.屋面排水工程
（1）屋面排水工程一般由檐沟、天沟、泛水、落水管等组成。
（2）排水方式可分为自由落水、檐沟外排水、女儿墙外排水与内排水。如图6.110所示。

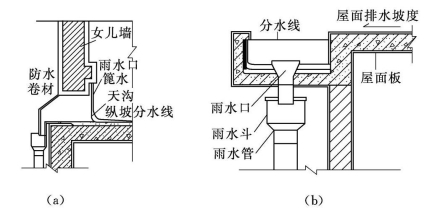

图6.110 屋面排水方式示意图
（a）女儿墙外排水；（b）檐沟内排水
4.变形缝
变形缝包括沉降缝和伸缩缝。
（1）沉降缝即将建筑物或构筑物从基础到顶部分隔成段的竖直缝，或是将建筑物或构筑物的地面或屋面分隔成段的水平缝，借以避免因各段荷载不匀引起下沉而产生裂缝。
（2）伸缩缝又称温度缝，即在长度较大的建筑物或构筑物中在基础以上设置的直缝，借以适应温度变化而引起的伸缩，以避免产生裂缝。
6.7.4.2 定额说明
屋面及防水工程按材质性质、施工阶段及部位等划分为屋面工程、防水及其他两小节共138个子目。
定额按标准或常用材料编制，设计与定额不同时，材料可以换算，人工、机械不变，屋面保温等项目执行本定额第十章“保温、隔热、防腐工程”相应项目，找平层等项目执行“楼地面工程”相应项目。
1.屋面工程
（1）细石混凝土防水层定额已综合考虑了滴水线、泛水和伸缩缝翻边等各种加高的工料，但伸缩缝应另列项目计算。使用钢筋网时，执行“混凝土及钢筋混凝土工程”相关项目。
（2）细石混凝土防水层刚性屋面水泥砂浆保护层定额，已综合了预留伸缩缝的工料，掺防水剂时材料费另加。
1）细石混凝土面层基本厚度为40mm，如设计厚度不同，套用每增减10mm定额。
2）砾石厚度以4cm为准，厚度不同时，材料按比例换算。
3）水泥砂浆保护层基本厚度为20mm，如设计厚度不同，套用每增减10mm定额。
（3）细石混凝土防水层定额按非泵送商品混凝土编制，如使用泵送商品混凝土时，除材料换算外，相应项目人工乘以系数0.95；水泥砂浆保护层定额已综合了预留伸缩缝的工料，掺防水剂时材料费另加。
（4）预制混凝土板保护层的安装不包括制作与运输，另按第四章混凝土及钢筋混凝土工程相应要求计算，其他不变。
（5）屋面上人孔的检查洞口盖油漆另行计算。
2.瓦屋面
瓦屋面有模压平瓦、小青瓦、筒板瓦、平板瓦、石片瓦、石棉水泥波瓦、镀锌铁皮波瓦、钢丝网水泥大波瓦、木质纤维大波瓦、玻璃钢波瓦屋面等。水泥砂浆坐瓦、檩条挂瓦屋面在承重结构上布置木或钢结构檩条，挂瓦，如需要可在檩条下设置保温层。结构层、找平层、保温层、找平层、防水层（如果瓦防水可略）砂浆坐瓦。
（1）定额中瓦按材料不同分为：彩色水泥瓦、小青瓦、黏土平瓦、石棉水泥瓦、玻璃钢瓦、西班牙瓦、瓷质波形瓦及卡普隆板子目。
（2）瓦的规格按水泥瓦420mm×330mm、水泥天沟瓦及脊瓦420mm×220mm、小青瓦180mm×（170～180）mm、黏土平瓦（380～400）mm×240mm、黏土脊瓦460mm×200mm、西班牙瓦310mm×310mm、西班牙脊瓦285mm×180mm、西班牙S盾瓦250mm×90mm、瓷质波形瓦150mm×150mm、石棉水泥瓦及玻璃钢瓦1800mm×720mm计算，如设计规格不同，瓦的数量按比例调整，其余不变。
【例6.50】彩色水泥瓦屋面，杉木条基层。设计采用450×380mm的瓦，单价为2500元/千张，试计算基价。
解：套用定额7-11，换算比例为（420×330）/（450×380）=0.81，则
换算后瓦的定额含量=0.81×1.113=0.902（千张/100m2）
换算后的基价=3052-1.113×2420+0.902×2500=2614（元/100m2）
（3）瓦的搭接按常规尺寸编制，除小青瓦按2/3长度搭接，搭接不同可调整瓦的数量，其余瓦的搭接尺寸均按常规工艺要求综合考虑。
（4）瓦屋面定额未包括木基层，木基层项目执行“木结构工程”相应项目。未包括抹瓦出线，发生时按实际延长米计算，套水泥砂浆泛水定额。
（5）黏土平瓦若穿铁丝钉圆钉，每100m2增加11工日，增加镀锌低碳钢丝（22#）3.5kg、圆钉2.5kg。
（6）瓦屋面以坡度≤25%为准，25%＜坡度≤45%时，相应项目的人工乘以系数1.3；坡度＞45%时，人工乘以系数1.430。
（7）水泥瓦屋面套定额注意问题。
1）屋面设有收口线时，每100延长米收口线另计收口瓦0.342千张，扣除水泥瓦0.342千张。
2）对于角钢条基层，角钢设计不同时用量换算，其余不变；刷防腐漆另按相应定额执行。
3）屋面斜沟设有沟瓦时，每100延长米增加沟瓦0.32千张，扣除脊瓦，其余不变。
4）水泥瓦屋脊的锥脊、封头等配件安装费已计入定额中，材料费应按实际块数加损耗另计。
5）小青瓦屋面每米斜沟另增加小青瓦16.2张，其余用量不变。
3.其他屋面
（1）釆光板屋面如设计为滑动式釆光顶，可以按设计增加U形滑动盖帽等部件，调整材料，人工乘以系数1.05。实际使用铝合金或钢龙骨与定额含量不一致的用量换算，其余不变。
（2）膜结构屋面的钢支柱、锚固支座混凝土基础等执行其他章节相关项目。膜结构屋面中膜材料可以调整含量。
4.防水工程及其他
（1）防水。
1）平（屋）面以坡度≤15%为准，15%＜坡度≤25%的，相应项目的人工乘以系数1.18；25%＜坡度≤45%屋面或平面，人工乘以系数1.3；坡度＞45%的，人工乘以系数1.43。
2）防水卷材、防水涂料及防水砂浆，定额以平面和立面列项，实际施工桩头、地沟时，相应项目的人工乘以系数1.43。砖基防水砂浆防潮层人工已包括在墙基砌筑定额中。
3）胶黏法以满铺为依据编制，点、条铺黏者按其相应项目的人工乘以系数0.91，黏合剂乘以系数0.70。
4）防水卷材的接缝、收头（含收头处油膏）、冷底子油、胶粘剂等工料已计入定额内，不另行计算。设计有金属压条时，材料费另计。
5）卷材部分“每增一层”特指双层卷材叠合，中间无其他构造层。
6）卷材厚度大于4mm时，相应项目的人工乘以系数1.1。
7）要求对混凝土基面进行抛丸处理的，套用基面抛丸处理定额，对应的卷材或涂料防水层扣除清理基层人工0.912工日/100m2。
（2）变形缝与止水带。变形缝断面或展开尺寸与定额不同时，材料用量按比例换算。
1）金属板盖缝是按镀锌薄钢板编制的，实际使用材料或规格不同时材料换算，其余不变。
2）铝合金盖板、不锈钢盖板材料展开宽度平面按590mm、立面按500mm编制，实际使用厚度或展开宽度不同时材料换算，其余不变。
3）橡胶风琴板实际规格型号不同时材料换算，其余不变。
6.7.4.3 工程量计算规则
1.屋面工程工程量
（1）各种屋面和型材屋面（包括挑檐部分）均按设计图示尺寸以面积计算（斜屋面按斜面面积计算），不扣除房上烟囱、风帽底座、风道、小气窗、斜沟和脊瓦等所占面积，小气窗的出檐部分也不增加。瓦屋面挑出基层的尺寸，按设计规定计算，如设计无规定时，水泥瓦、黏土平瓦、西班牙瓦、瓷质波形瓦按水平尺寸加70mm，小青瓦按水平尺寸加50mm计算。
（2）西班牙瓦、瓷质波形瓦、水泥瓦屋面的正斜脊瓦、檐口线，按设计图示尺寸以长度计算。
（3）采光板屋面和玻璃釆光顶屋面按设计图示尺寸以面积计算；不扣除单个0.3m2以内的孔洞所占面积。
（4）膜结构屋面按设计图示尺寸以需要覆盖的水平投影面积计算。
（5）种植屋面按设计尺寸以铺设范围计算，不扣除房上烟囱、风帽底座、风道、屋面小气窗等所占面积，以及单个0.3m2以内的孔洞所占面积，屋面小气窗的出檐部分也不计入。
2.防水及其他
（1）防水。
1）屋面防水按设计图示尺寸以面积计算（斜屋面按斜面面积计算），天沟、挑檐按展开面积计算并入相应防水工程量，不扣除房上烟囱、风帽底座、风道、屋面小气窗和斜沟等所占面积，上翻部分也不另计算；屋面的女儿墙、伸缩缝和天窗等处的弯起部分，按设计图示尺寸计算；设计无规定时，伸缩缝、女儿墙、天窗的弯起部分按500mm计算，计入屋面工程量内。
2）楼地面防水、防潮层按设计图示尺寸以主墙间净空面积计算，扣除凸出地面的构筑物、设备基础等所占面积，不扣除间壁墙及单个0.3m2以内的柱、垛、烟囱和孔洞所占面积，平面与立面交接处，上翻高度小于300mm时，按展开面积并入平面工程量内计算，高度大于300mm时，上翻高度全部按立面防水层计算。
3）墙基防水、防潮层按设计图示尺寸以面积计算。
4）墙的立面防水、防潮层，不论内墙、外墙，均按设计图示尺寸以面积计算。
5）基础底板的防水、防潮层按设计图示尺寸以面积计算，不扣除桩头所占面积。桩头处外包防水按桩头投影面积每侧外扩300mm以面积计算，地沟处防水按展开面积计算，均计入平面工程量，执行相应规定。
6）屋面、楼地面及墙面、基础底板等，其防水搭接、拼缝、压边、留槎用量已综合考虑，不另行计算，卷材防水附加层、加强层按设计铺贴尺寸以面积计算。
（2）金属板排水、泛水按延长米乘以展开宽度计算，其他泛水按延长米计算。
（3）变形缝（嵌填缝与盖板）与止水带（条）按设计图示尺寸，以长度计算。
