7.4.6 附录F：金属结构工程
金属结构工程项目按，包括“钢网架”“钢屋架、钢托架、钢桁架、钢桥架”“钢柱”“钢梁”“钢板楼板、墙板”“钢构件”“金属制品”，共7节31个项目。
7.4.6.1 钢网架、钢屋架、钢托架、钢桁架、钢桥架
1.适用范围
（1）“钢屋架”项目适用于一般钢屋架和轻钢屋架、冷弯薄壁型钢屋架。
（2）“钢网架”项目适用于一般钢网架和不锈钢网架。
（3）“实腹柱”项目适用于实腹钢柱和实腹式型钢混凝土柱。
（4）“空腹柱”项目适用于空腹钢柱和空腹型钢混凝土柱。
（5）“钢管柱”项目适用于钢管柱和钢管混凝土柱。
（6）“钢梁”项目适用于钢梁和实腹式型钢混凝土梁、空腹式型钢混凝土梁。
（7）“钢吊车梁”项目适用于钢吊车梁及吊车梁的制动梁、制动板、制动桁架。
2.工程量清单
项目设置、项目特征描述、计量单位及工程量计算规则详见表7.59、表7.60。

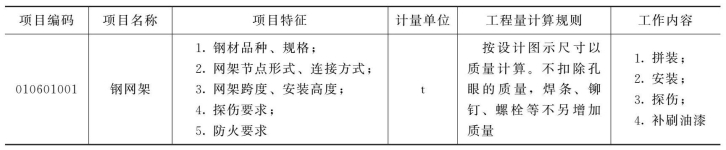

表7.59 钢网架（编码：010601）

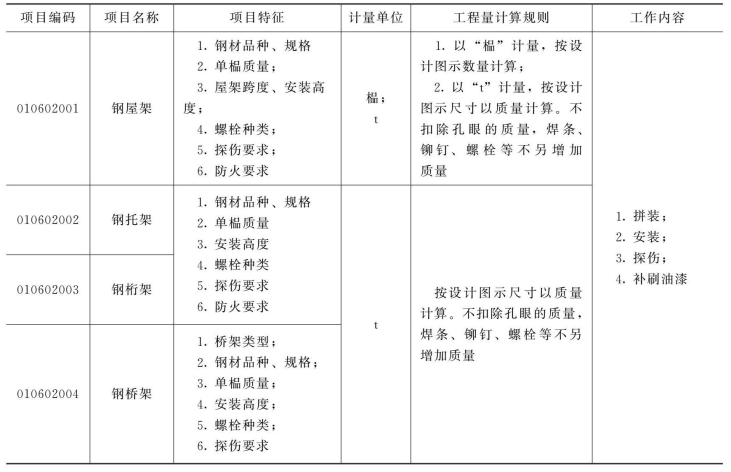

表7.60 钢屋架、钢托架、钢桁架、钢桥架（编码：010602）
3.编制注意事项
（1）钢网架不论节点形式（球形节点、板式节点等）和节点连接方式（焊接、丝接）等均使用该项目。
（2）螺栓种类指普通或高强。
（3）以榀计量，按标准图设计的应注明标准图代号，按非标准图设计的项目特征必须描述单榀屋架的质量。
（4）钢构件除了极少数外均按工厂成品化生产编制项目，对于刷油漆按两种方式处理：①若购置成品价不含油漆，单独按《房屋建筑与装饰工程工程量计算规范》（GB50854—2013）附录P油漆、涂料、裱糊工程相关项目编码列项；②若购置成品价含油漆，“补刷油漆”适用于运输、安装过程造成油漆剐蹭。余同。
【例7.17】某图书馆项目中金属结构工程的钢网架工程量清单见表7.61。

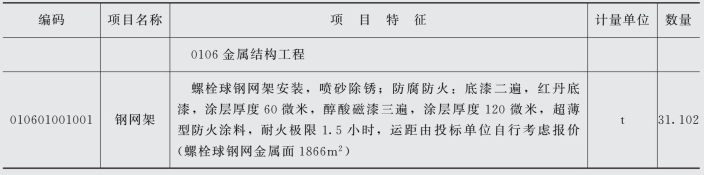

表7.61 分部分项工程量清单
按照计价确定的报价方案：运距按5km考虑，螺栓球钢网架市场信息价4851元/t，其余人工、材料、机械市场信息价格按浙江省2018房屋建筑与装饰工程预算定额取定价；管理费费率、利润分别以定额人工、定额机械费之和为基数按13.49%、7.63%计取。计算该清单项目钢网架工程的综合单价。
解：1）螺栓球节点网架安装套定额6-2：
人工费=763.38（元/t）
材料费=344.18+4851=5195.18（元/t）
机械费=294.17（元/t）
2）螺栓球节点网架喷砂除锈套定额6-75：
人工费=124（元/t）
材料费=100.96（元/t）
机械费=10.91（元/t）
3）抛丸除锈套定额6-119：
人工费=20（元/t）
材料费=77.07（元/t）
机械费=152.41（元/t）
4）红丹底漆套定额14-111：
人工费=606.98（元/t）
材料费=115.75（元/t）
机械费=0（元/t）
5）醇酸磁漆3遍，套定额14-112、14-113：
人工费=1167.46+606.98=1774.44（元/t）
材料费=319.06+159.47=478.53（元/t）
6）防火涂料套定额14-119、14-120：
人工费=1249.46+468.72×2=2186.9（元/t）
材料费=2565.06+883.88×2=4332.82（元/t）
7）综合单价计算见表7.62。

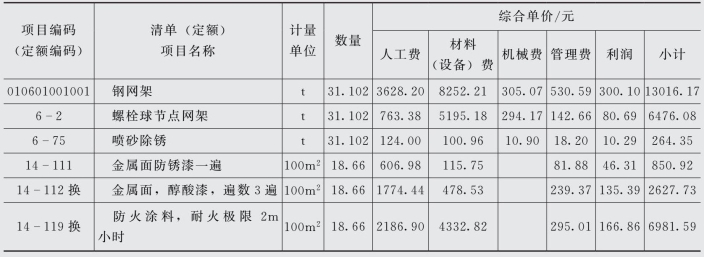

表7.62 钢网架工程综合单价计算表
7.4.6.2 钢柱、钢梁、钢板楼板、墙板
1.工程量清单
项目设置、项目特征描述、计量单位及工程量计算规则应按表7.63～表7.65的规定执行。

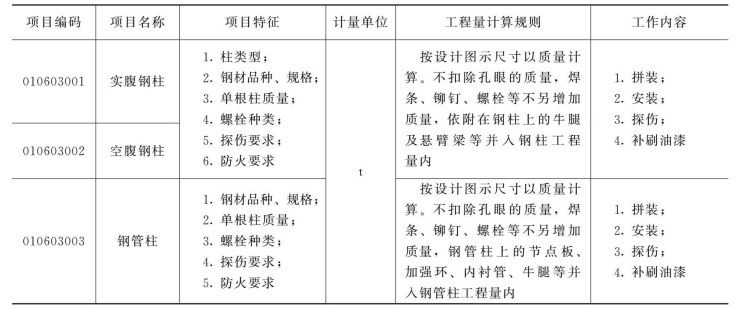

表7.63 钢柱（编码：010603）

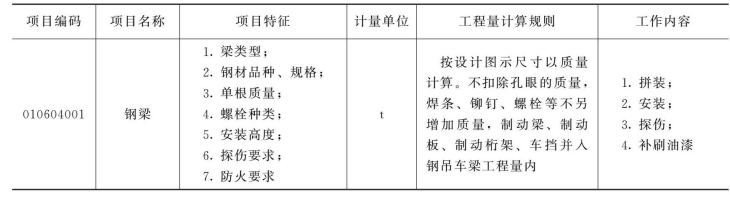

表7.64 钢梁（编码：010604）

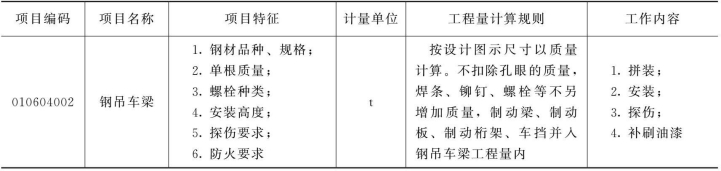

续表

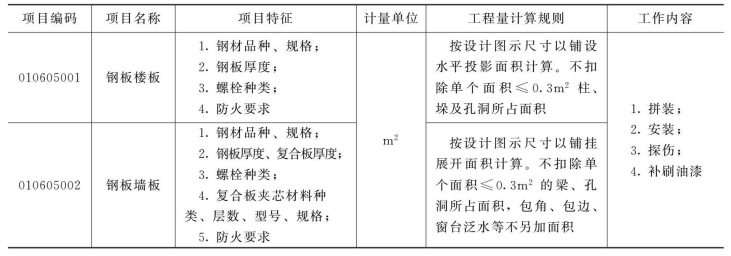

表7.65 钢板楼板、墙板（编码：010605）
2.编制注意事项
（1）螺栓种类指普通或高强。
（2）实腹钢柱类型指十字形、T形、L形、H形等。
1）依附在实腹柱、空腹柱上的牛腿及悬臂梁等并入钢柱工程量内。
2）钢管柱上的节点板、加强环、内衬管、牛腿等并入钢管柱工程量内。
3）钢管混凝土柱的盖板、底板、穿心板、横隔板、加强环、明牛腿、暗牛腿应包括在报价内。
（3）空腹钢柱类型指箱形、格构等。
（4）型钢混凝土柱、梁、钢板楼板浇筑钢筋混凝土，其混凝土和钢筋应按规范附录E混凝土及钢筋混凝土工程中相关项目编码列项。
（5）梁类型指H形、L形、T形、箱形、格构式等。制动梁、制动板、制动桁架、车挡并入钢吊车梁工程量内。
（6）压型钢楼板按钢楼板项目编码列项。
（7）钢墙板项目包括墙架柱、墙架梁和连接铁件。
1）钢扶梯的重量应包括梯梁、踏步及依附于楼梯的扶手栏杆重量。
2）加工铁件等小型构件，应按表7.66中零星钢构件项目编码列项。
7.4.6.3 钢构件
《计价规范》中钢构件包括13个项目：钢支撑（钢拉条）、钢檩条、钢天窗架、钢挡风架、钢墙架、钢平台、钢走道、钢梯、钢护栏、钢漏斗、钢板天沟、钢支架、零星钢构件。浙江省补充“Z010606014高强螺栓”项目。

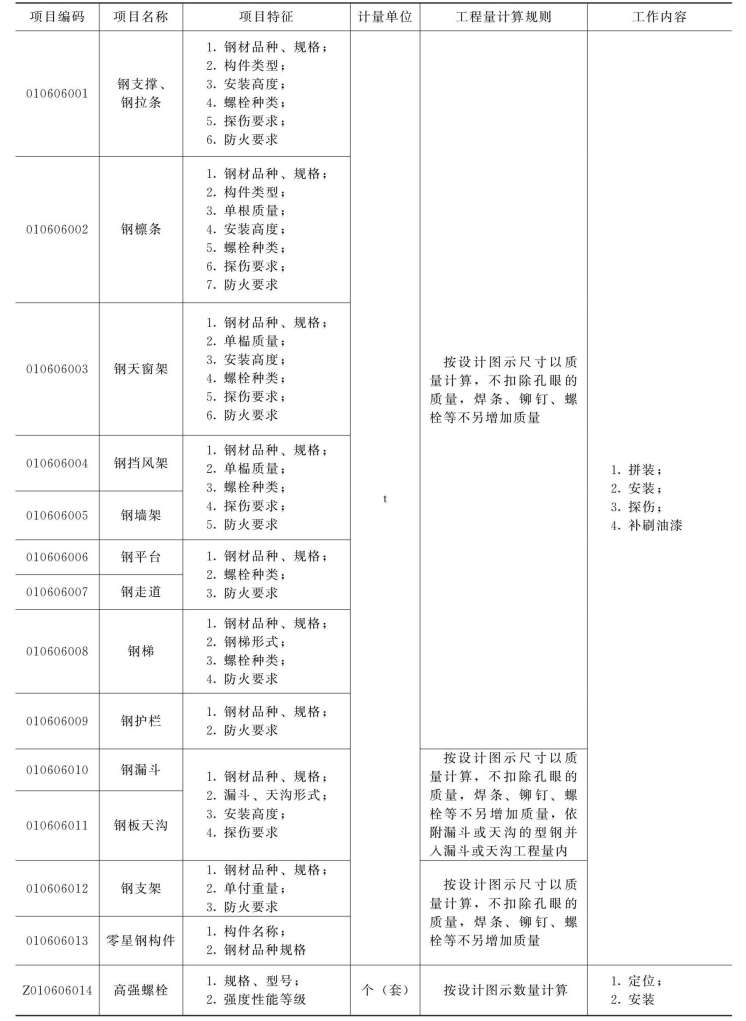

表7.66 钢构件（编码：010606）
1.工程量清单
项目设置、项目特征描述、计量单位及工程量计算规则应按表7.66的规定执行。
2.编制注意事项
（1）螺栓种类指普通或高强。
（2）钢墙架项目包括墙架柱、墙架梁和连接杆件。
（3）钢支撑、钢拉条类型指单式、复式；钢檩条类型指型钢式、格构式；钢漏斗形式指方形、圆形；天沟形式指矩形沟或半圆形沟。
（4）加工铁件等小型构件，应按零星钢构件项目编码列项。
（5）金属构件的切边，不规则及多边形钢板发生的损耗在综合单价中考虑。
（6）防火要求指耐火极限。
（7）钢构件需探伤（包括：射线探伤、超声波探伤、磁粉探伤、金相探伤、着色探伤、荧光探伤等）应包括在报价内。
（8）型钢混凝土柱、梁浇筑混凝土和压型钢板楼板上浇筑钢筋混凝土，混凝土和钢筋应按附录E中相关项目编码列项。
（9）钢构件的拼装台的搭拆和材料摊销应列入措施项目费。
（10）工程量清单编制时，应描述钢材品种、规格和不同钢种的比例。
7.4.6.4 金属制品
1.工程量清单
清单项目设置、项目特征描述、计量单位及工程量计算规则按表7.67的规定执行。

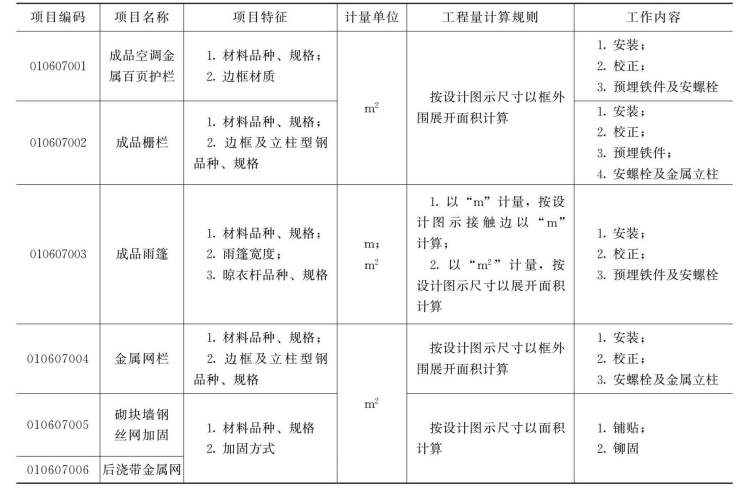

表7.67 金属制品（编码：010607）
2.编制注意事项
（1）抹灰钢丝网加固按本表中砌块墙钢丝加固项目编码列项。
（2）钢构件的除锈刷漆应包括在报价内。
