任务2 识读阀盖零件图中的表面结构要求

任务2 识读阀盖零件图中的表面结构要求


识读图7-21所示阀盖零件图中的表面结构要求。

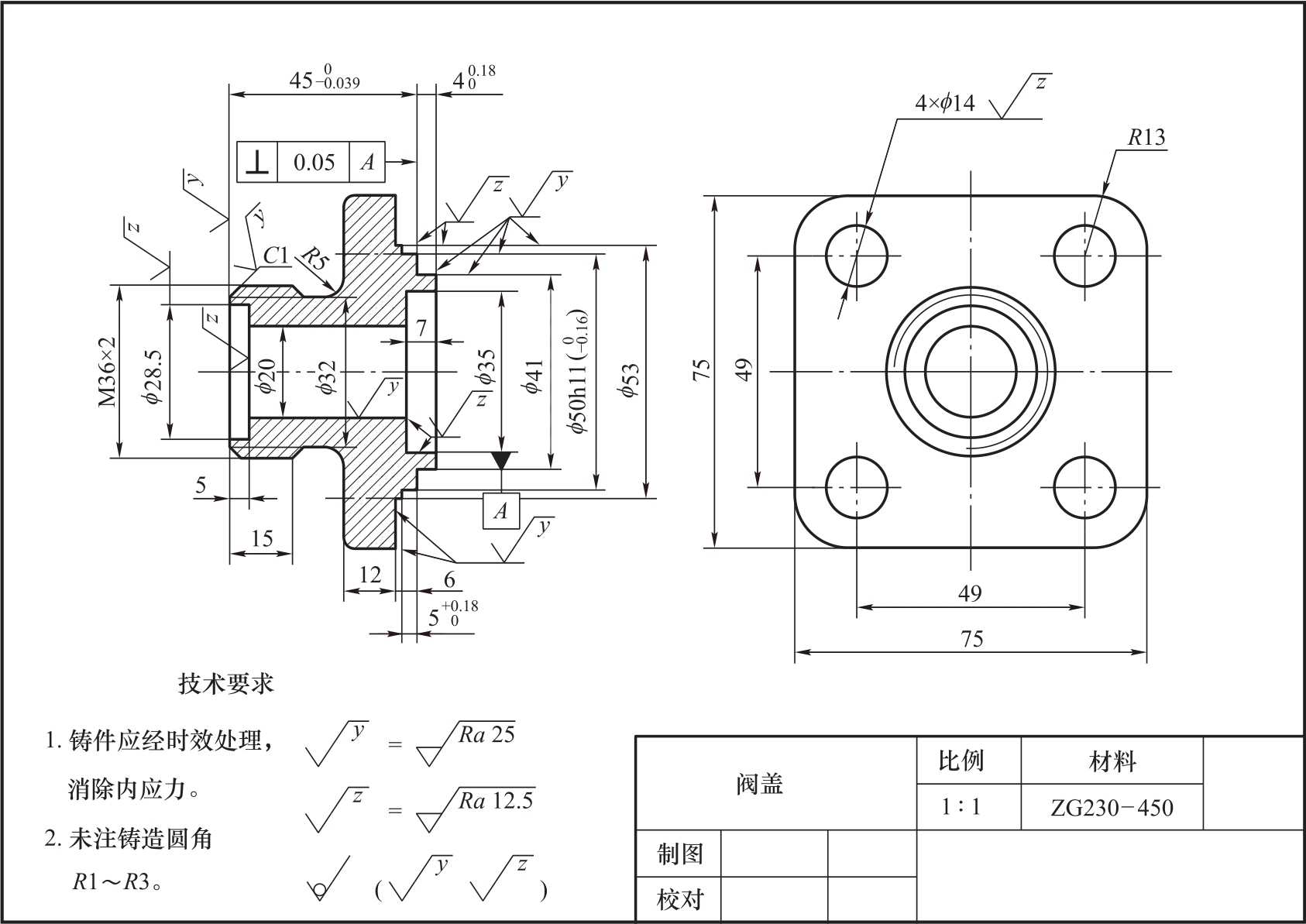

图7-21 阀盖零件图中的表面结构要求


在阀盖零件图上,有许多不同的表面结构要求,还有许多表面的表面结构要求相同,那么怎样在图上正确识读并标注这些表面结构要求呢?


现代化的机械工业,要求机械零件具有互换性,这就必须合理地保证零件的表面粗糙度、尺寸精度及几何精度。我国已经制定了相应的国家标准,在生产中必须严格执行和遵守。技术要求通常用符号、代号或标记标注在图形上,或者用简明的文字注写在标题栏附近。

一、零件表面结构的概念

零件的表面结构是指零件表面的微观几何形貌,反映了零件的表面质量。表面结构是表面粗糙度、表面波纹度、表面缺陷和表面几何形状的总称。国家标准《产品几何技术规范(GPS)技术产品文件中表面结构的表示法》(GB/T 131—2006)对表面结构的意义、图形符号等都做出了规定。

国家标准对表面结构的各项要求都给出了相应的指标评定标准,这些轮廓都能在特定的仪器中观察到。在零件的实际加工中,一般用对照块规来比照鉴定,控制加工精度。表面结构中表面粗糙度参数的使用最为广泛。

二、表面粗糙度

1.表面粗糙度的概念

零件表面上具有较小间距的峰谷所组成的微观几何形状特征称为表面粗糙度,如图7-22所示。表面粗糙度参数的大小对于零件的耐磨性、抗腐蚀性及密封性等都有显著影响,因此是评定零件表面质量的一项重要技术指标。


图7-22 零件的表面结构

表面粗糙度与零件的加工方法、刀刃形状及走刀量等各种因素有关。零件在加工过程中,刀具从零件表面上分离材料时的塑性变形、机械振动及刀具与被加工表面的摩擦会产生零件表面微观几何不平整。其危害是降低了零件的耐磨性、抗腐蚀能力,以及零件间的配合质量。不平整程度越大,零件的表面性能越差;反之,则表面性能越高,但加工成本也必将随之增加。因此,在满足使用要求的前提下,应尽量选择较大的表面粗糙度参数值,以降低成本。

2.表面粗糙度的评定参数

评定零件表面质量的表面结构R轮廓参数有两种:轮廓的算术平均偏差Ra和轮廓的最大高度Rz。目前在生产中主要用到的是轮廓的算术平均偏差Ra。它是在取样长度l内,按一定的滤波传输带获得的轮廓,计算轮廓偏距y绝对值的算术平均值,用Ra表示,如图7-23(b)所示。国家标准《产品几何技术规范(GPS)表面结构轮廓法表面粗糙度参数及其数值》(GB/T 1031—2009)对表面粗糙度的数值及评定等做出了规定。

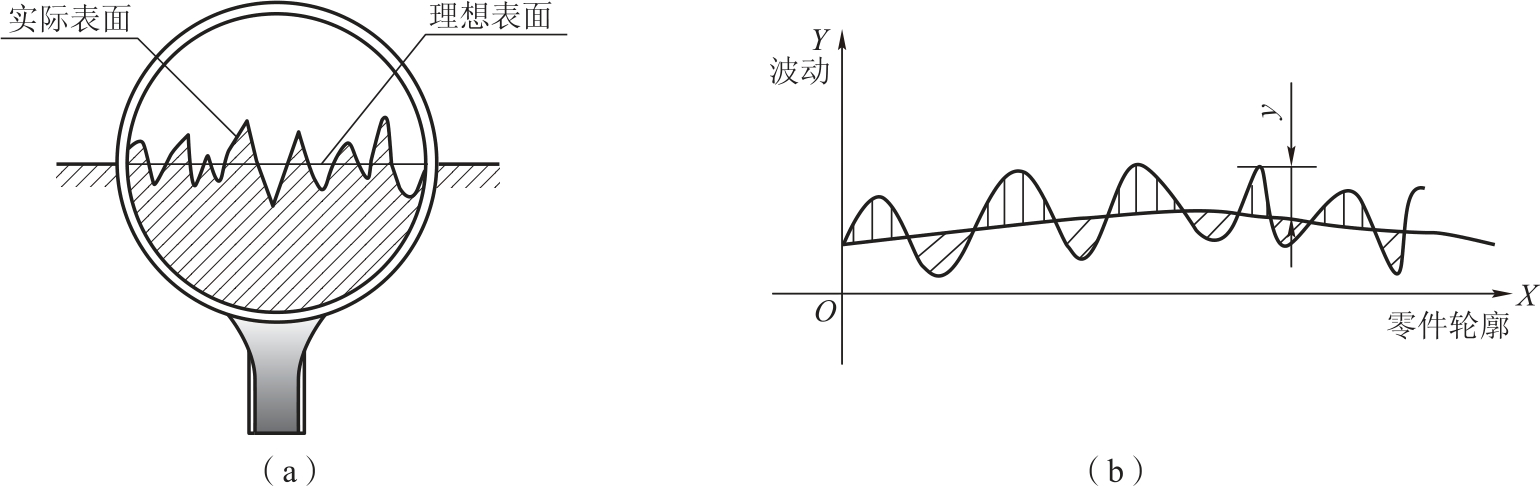

图7-23 表面粗糙度

轮廓的算术平均偏差Ra的数值系列见表7-3。

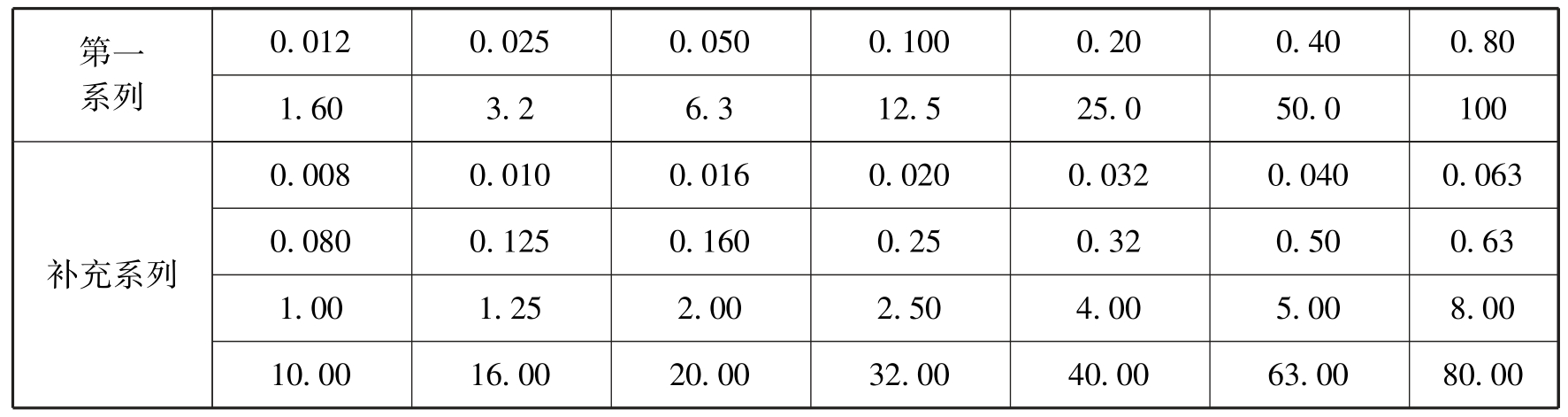

表7-3 Ra的数值 μm


三、表面粗糙度的符号

表面粗糙度的符号及意义见表7-4。

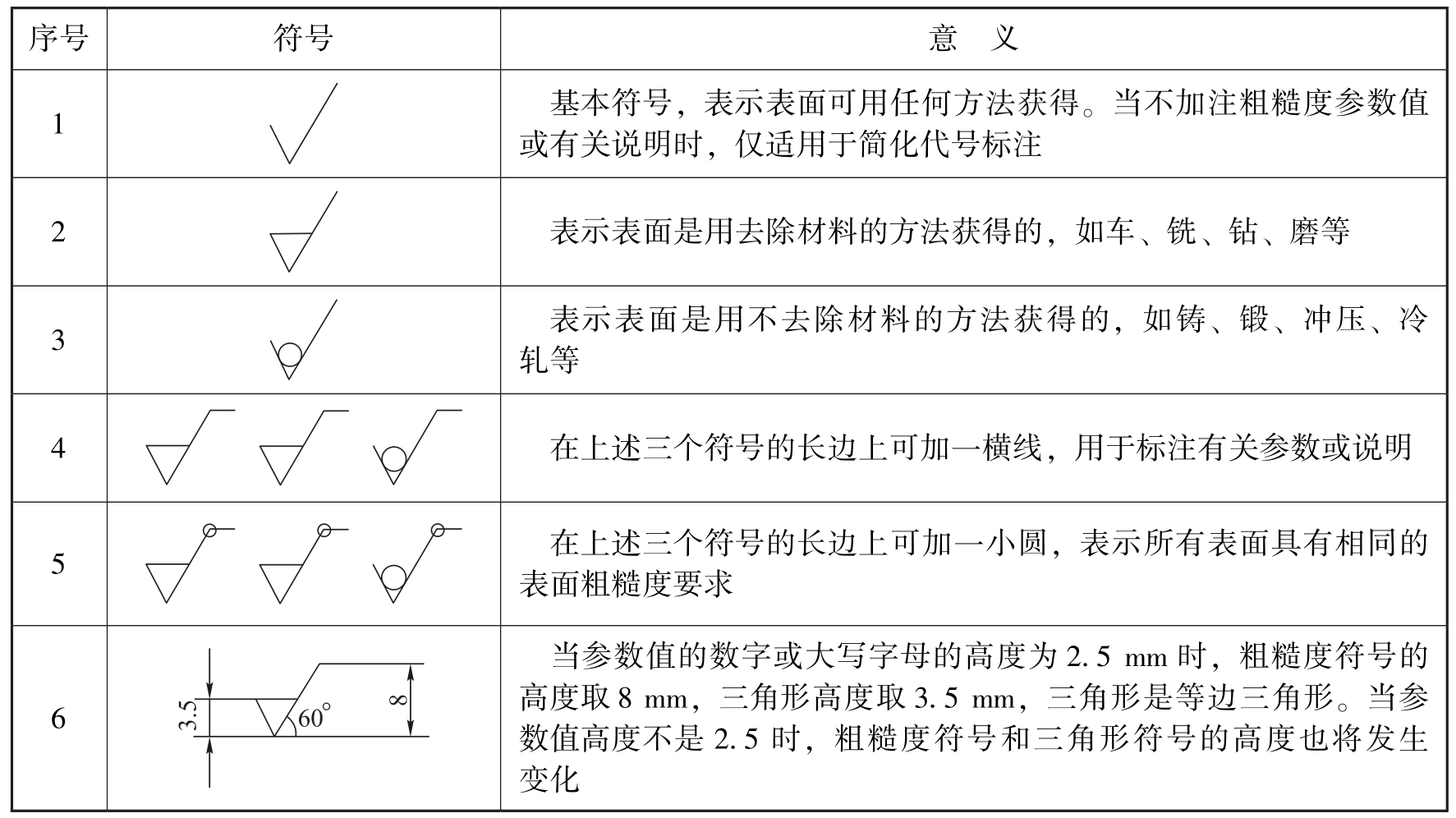

表7-4 表面粗糙度的符号及意义


表面粗糙度在图形符号中的注写位置如图7-24所示。


图7-24 表面粗糙度在图形符号中的注写位置

四、表面粗糙度在零件图上的标注

(1)标注总则:表面粗糙度对每一个表面一般只标注一次,并尽可能标注在相应的尺寸及其公差的同一视图上。除非另有说明,否则所标注的表面粗糙度是对完工零件表面的要求。

(2)表面粗糙度可标注在轮廓线或轮廓线的延长线上,其符号应从材料外指向材料表面,并与材料表面接触。

表面粗糙度注写在轮廓线上方或左侧时,字头朝上或朝左;注写在轮廓线下方或右侧时,则水平标注在引出的横线上,如图7-25和7-26所示。

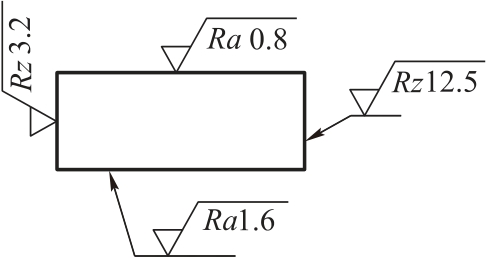

图7-25 表面粗糙度注写的方向


图7-26 表面粗糙度标注在轮廓线、延长线上

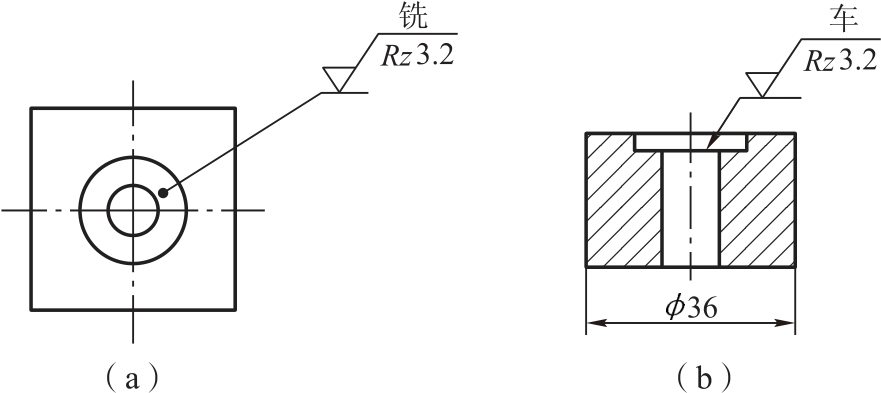

在不便标注的表面,也可以用带箭头或黑点的指引线引出标注,或标注在指定的尺寸线上,如图7-27和7-28所示。

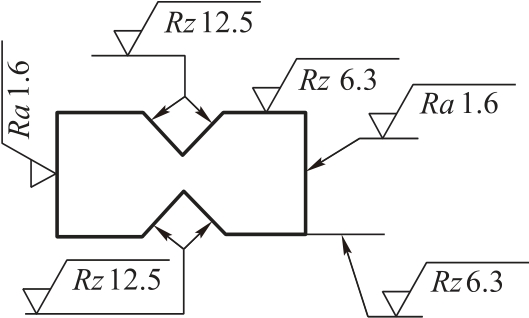

图7-27 用指引线引出标注表面粗糙度

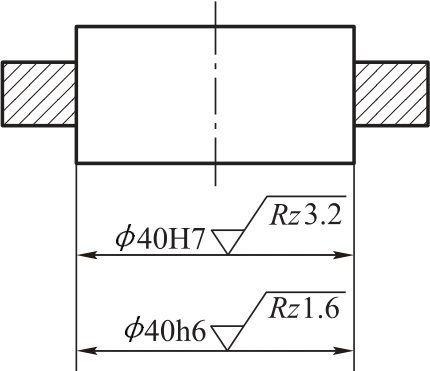

图7-28 表面粗糙度在尺寸线上的标注

(3)表面粗糙度可标注在几何公差框格的上方,如图7-29所示。


图7-29 表面粗糙度在几何公差框格上方的标注

(4)圆柱和棱柱表面的表面粗糙度只标注一次。如每个棱柱表面有不同的表面粗糙度,则应分别单独标注,如图7-30所示。


图7-30 圆柱和棱柱上表面粗糙度的标注

任务实施

本任务中,识读图7-21所示阀盖零件图中的表面粗糙度的步骤见表7-5。


识读阀盖零件图

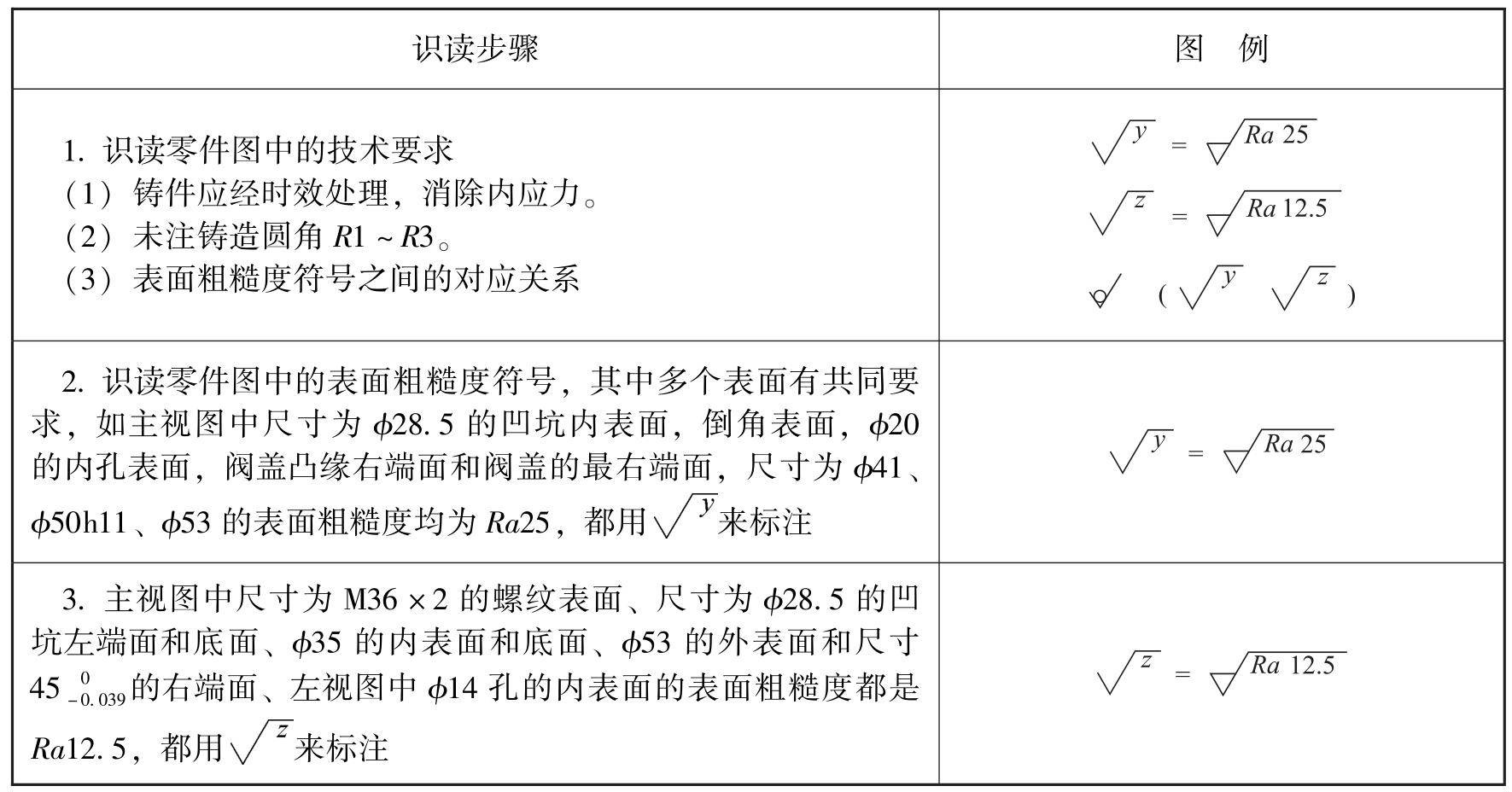

表7-5 识读阀盖零件图中的表面粗糙度步骤
