任务3　识读轴承座组合体的三视图

任务3　识读轴承座组合体的三视图

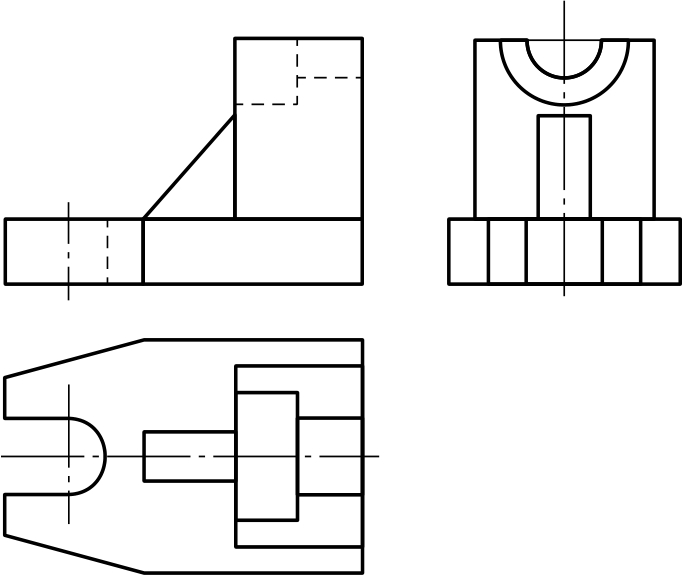

根据图4-12所示识读组合体的三视图，想象出物体的形状。

按投影规律对该轴承座的三视图进行分析，不难发现它是由若干基本体经叠加、切割综合而成，那么在识读该轴承座时，可以采用哪些方法，又应该注意哪些要领呢？

一、读图的基本要领

1.将各个视图联系起来识读

在机械图样中，机件的形状一般要通过几个视图来表达，每个视图只能表达机件一个方向的形状。因此，仅由一个或两个视图往往不能唯一确定机件的形状。读图时必须将几个视图联系起来，互相对照分析，才能正确地想象出该物体的形状。

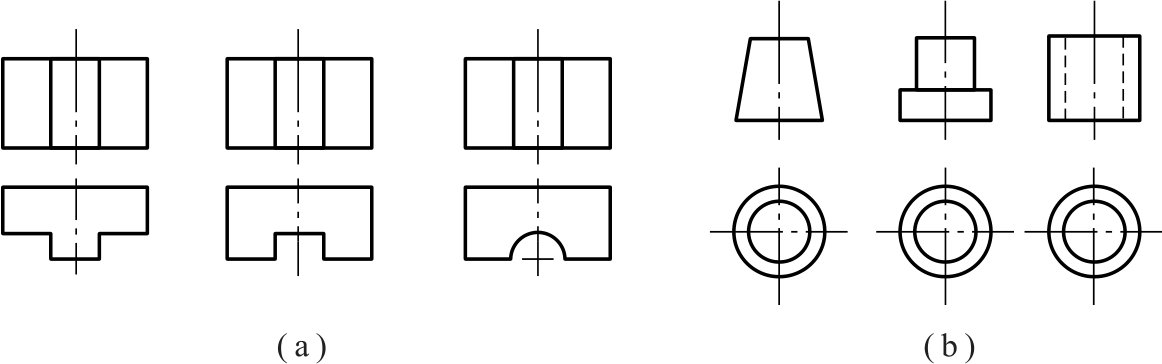

图4-13（a）所示物体的主视图都相同，图4-13（b）所示物体的俯视图都相同，但通过另一个视图可以看出，图4-13分别表示了形状各异的6种物体。

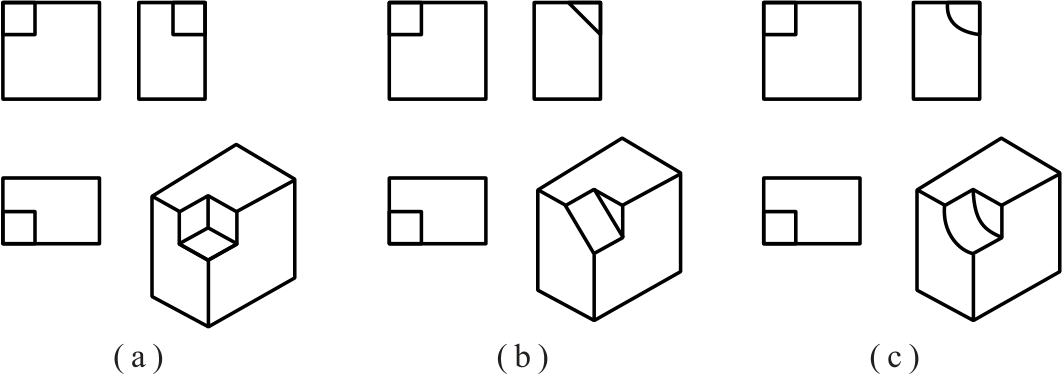

如图4-14所示的三组图形，它们的主、俯视图都相同，但实际上也是三种不同形状的物体，由此可知，读图时必须将几个视图联系起来，互相对照分析，才能正确地想象出该物体的形状。

2.正确分析视图中线框和图线的含义

①视图中的每个封闭线框，通常都是物体上的一个封闭表面（平面或曲面）的投影。

②若两线框相邻，则表示两表面或者相交，或者在前后、上下、左右方向上平行。

③若大线框中套有小线框，则表示小线框所代表的表面或者凸出，或者凹下。

3.抓特征视图，想象物体的形状

抓特征视图，就是抓物体的形状特征视图和位置特征视图。

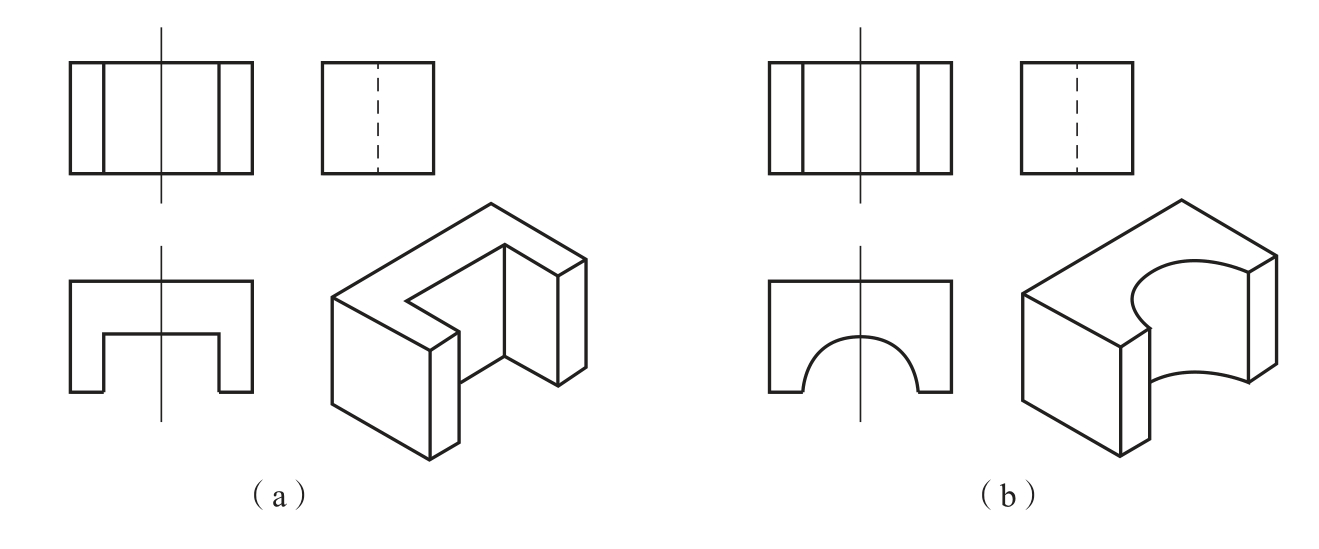

（1）形状特征视图。所谓形状特征视图就是最能表达物体形状的那个视图。如图4-15所示，只有主视图和左视图可以想象成多种物体形状，只有配合俯视图，才能唯一确定物体的形状，所以俯视图是特征视图。

（2）位置特征视图。反映组合体的各组成部分相对位置关系最明显的视图，即是位置特征视图。读图时，应以位置特征视图为基础，想象各组成部分的相对位置。

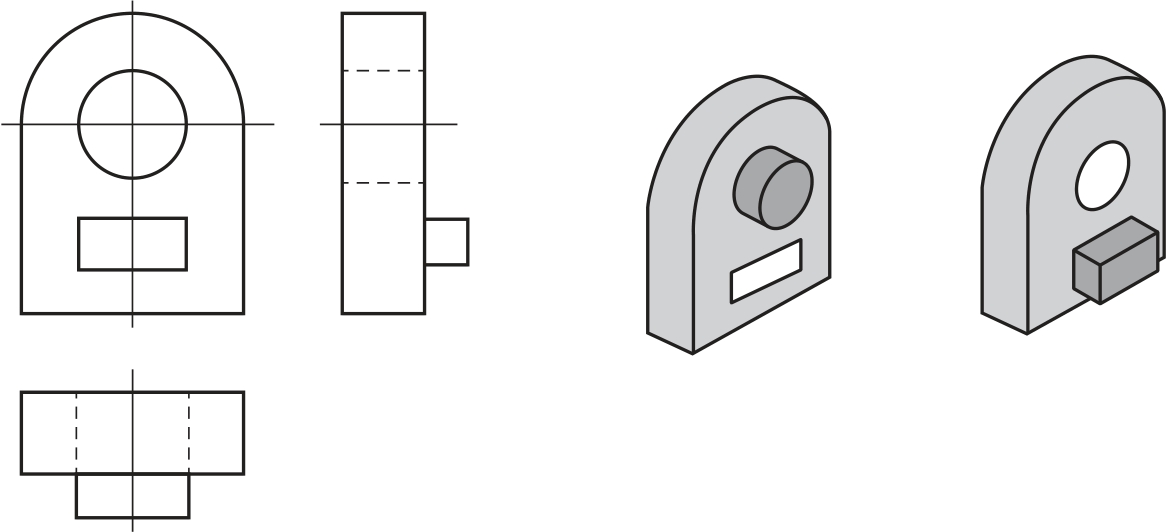

如图4-16所示，观察主、俯视图物体上的Ⅰ与Ⅱ两部分，哪个凸起，哪个凹进无法确定。而左视图明显反映了Ⅰ与Ⅱ两部分的位置特征，只要把主、左两个视图联系起来看，就很容易判断出是哪一个物体。

二、读图的基本方法

常用的读图方法，主要是运用形体分析法，对于形状比较复杂的组合体，在运用形体分析法的同时，还常用线面分析法来帮助想象和读懂不易明白的局部结构。

1.形体分析法

根据组合体的视图，假想把它分成若干个基本形体的视图，然后按照各视图的投影关系，想象出这些基本形体的几何形状和相对位置，最后确定该组合体的完整形状，简单地说，就是一部分一部分地看。具体读图步骤如下。

（1）看大致，分形体。

先大致看一下各个视图，在反映形体特征较多的视图上，将组合体分为分成若干个简单的线框。一般情况下，总是从主视图入手，从较大的线框开始。

（2）对投影，想形状。

根据投影关系（借助三角板、分规等制图工具），逐个找到与各基本形体主视图相对应的俯视图和左视图，根据各基本形体的三视图想象出其形状。

（3）合起来，想整体。

在看清每个视图的基础之上，再根据整体的三视图，找出它们之间相对应的位置关系，逐渐想象出整体的形状。

2.线面分析法

所谓线面分析法，就是将物体看作是有若干条线及一些面组成的，通过分析线或面的形状与位置来想象立体形状的分析方法。面形分析法的着力点是体上的面，它是根据视图中线框与线框、线框与线对应关系想象物体上的面。通过想象物体上各个平面的形状和相对位置，综合立体形状，简单地说就是一个面一个面地看。通常适用于切割体及复杂综合体中的切割体部分。

任务实施

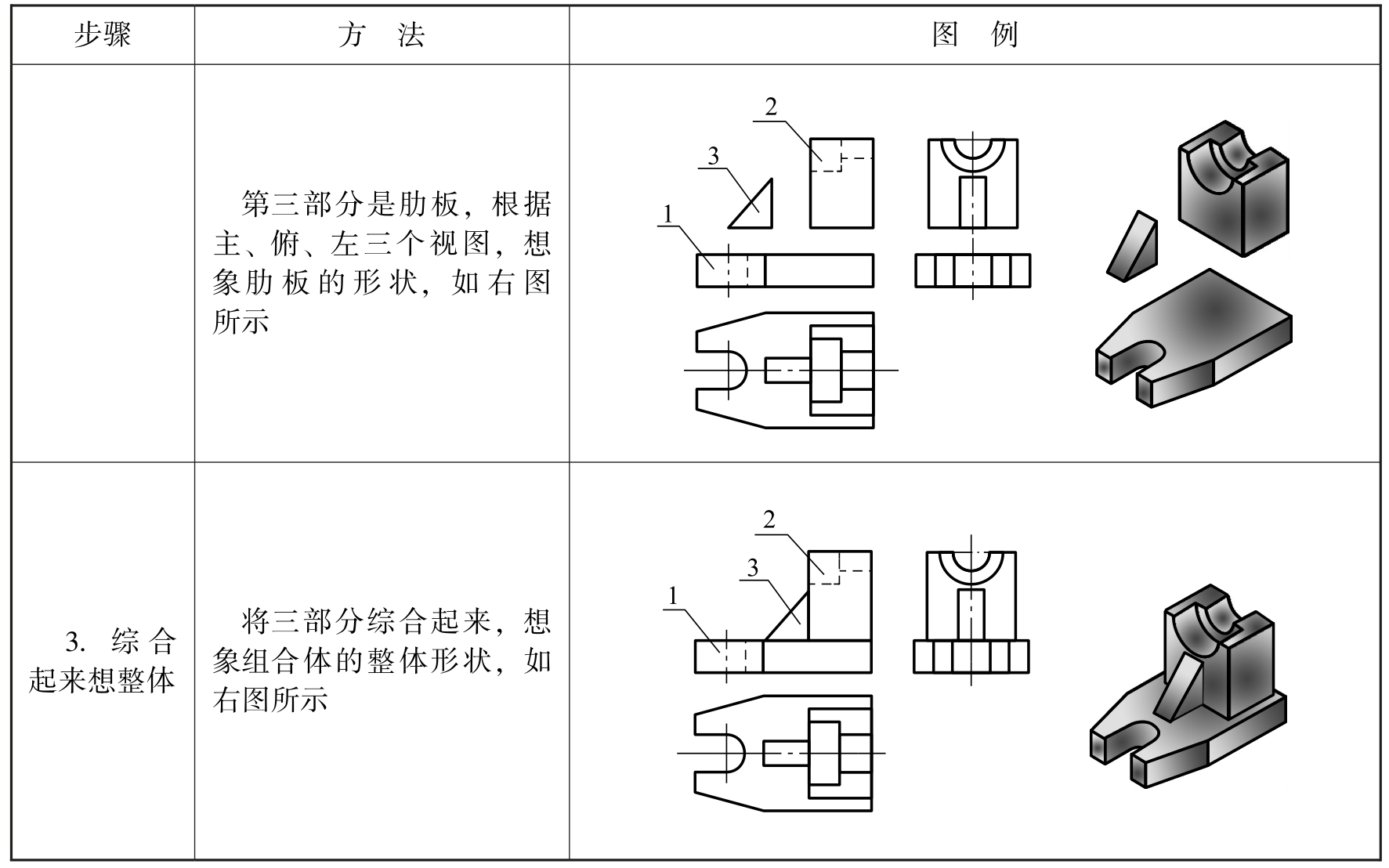

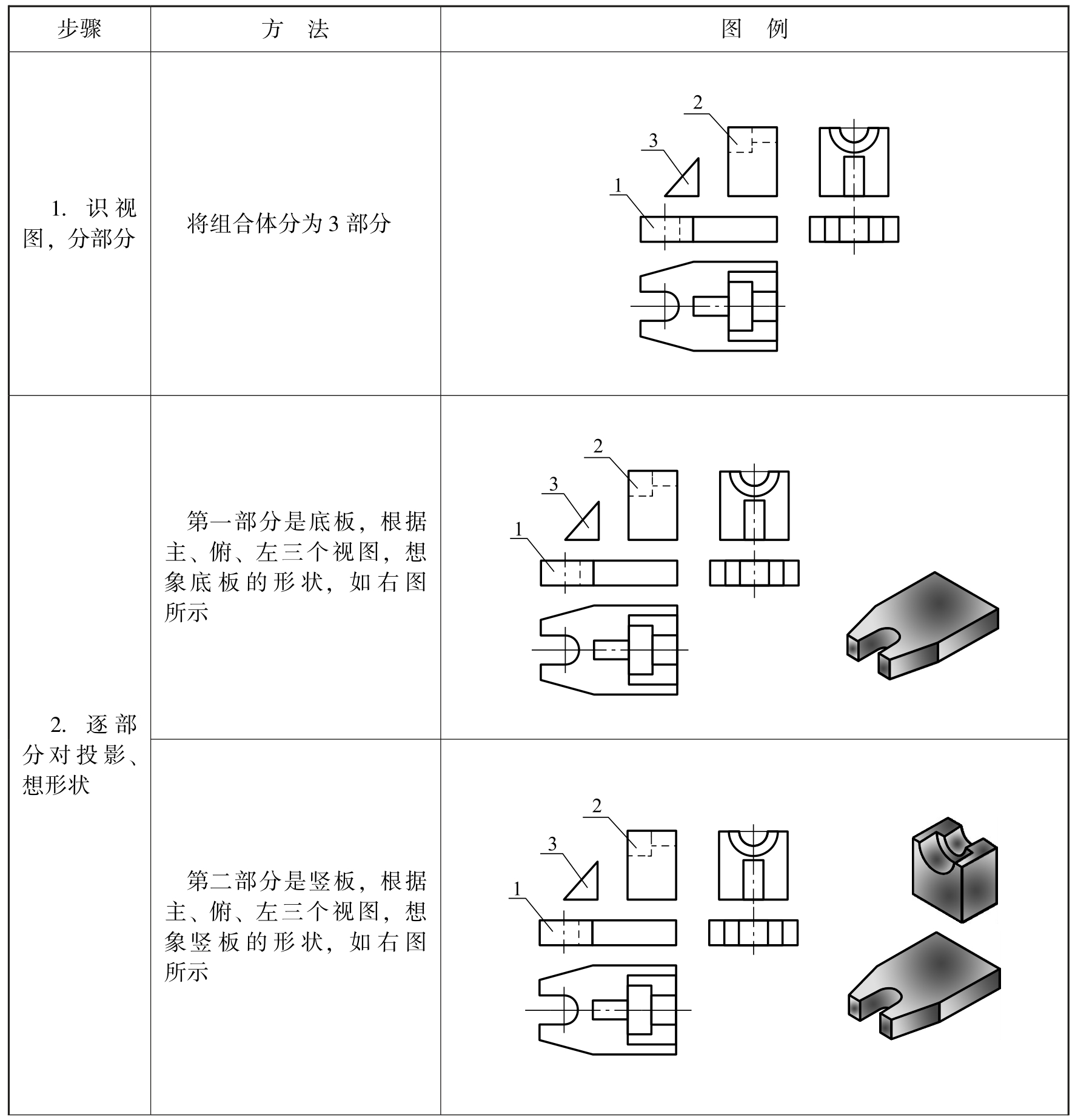

读组合体三视图的步骤与方法见表4-3。

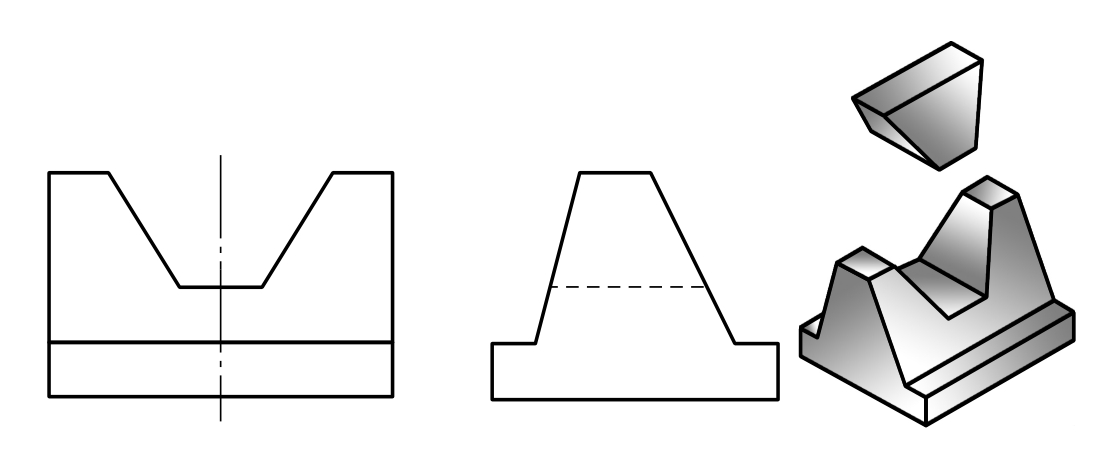

如何补画图4-17所示组合体的三视图？
