2.4.7　倒插法灌浆连接

传统的预制柱等竖向预制构件采用灌浆套筒或浆锚搭接进行构件连接时，存在钢筋对位难的问题，即要将下层预制柱的预留钢筋对应地插入上层预制柱柱底的灌浆套筒钢筋孔或浆锚孔中，这一步需要施工员俯身或是借助镜子观察对位（图2.36），并慢慢引导构件吊装使钢筋进入套筒内。这给现场的工人增加了施工难度，且一旦有操作不当就可能导致下层柱预留钢筋直接撞上上层预制柱柱底，导致预留钢筋变形。

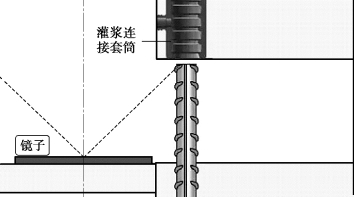

图2.36　预制柱安装借助镜子对位示意图

图2.37　竖向预制构件采用倒插法灌浆连接示意图

为了解决套筒灌浆连接以及浆锚搭接对位困难的问题，可以采用倒插法灌浆连接。如图2.37所示，将连接套筒设置于下层预制柱柱顶，而上层预制柱柱底预留钢筋用以现场连接。施工时，预先在套筒中灌满灌浆料，然后将上层预制柱底部预留钢筋插入套筒中，相比于以往的套筒灌浆连接以及浆锚搭接，该操作不需要借助其他辅助工具来观察对位，同时也省去了预制构件吊装完成后再灌浆的繁琐步骤，套筒内部的灌浆料密实度也能够得到保证。但目前国内对该连接方式的研究尚待开展，其具体的连接性能以及是否真的便于施工还有待验证。
