4.5.2 构件设计
预应力混凝土双T板应按照《预应力混凝土双T板》（18G432-1）进行选用，该图集主要有坡板宽度为2.4 m、3.0 m和平板宽度为2.0 m、2.4 m、3.0 m的双T板，其余规格的双T板应根据现有国家规范进行设计而定。预应力混凝土双T板还应符合规范《预应力混凝土双T板》（T/CCES 6001）的规定。
1）材料要求
①混凝土：混凝土强度等级不应低于C40，轻骨料混凝土强度等级不应低于LC40。
②钢材：a.预应力筋宜采用公称直径为7 mm、9 mm，强度标准值为1 570 MPa的螺旋肋消除应力钢丝或公称直径为12.7 mm、15.2 mm，强度标准值为1 860 MPa的7股钢绞线；预应力筋之间的净间距，对螺旋肋钢丝不应小于15 mm，对7股钢绞线不应小于25 mm，当混凝土振捣密实性具有可靠保证时，净间距不应小于最大粗骨料粒径；b.普通钢筋宜采用热轧带肋钢筋，也可采用冷轧带肋钢筋；c.吊环应采用未经冷加工的HPB300级热轧钢筋或Q235B钢制作，预埋件钢板宜采用Q235、Q355级钢制作。
2）规格尺寸要求
双T板的截面形式如图4.82所示，也可为其他截面形式。

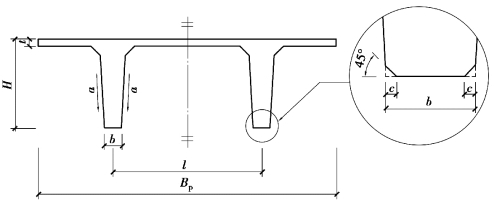

图4.82 双T板横截面示意
H—截面高度；Bp—制作宽度；b—肋梁底板宽度；c—肋梁底部倒角水平长度；
t—面板厚度；α—肋侧坡度；l—肋梁中心线净距离
①双T板的标志长度L可取为轴线长度Ln，也可取为支撑构件净间距（图4.83）；双T板制作长度Lp应取为标志长度减去间隙g，间隙g不应小于20 mm且具体数值由设计而定。标志长度L宜为8.1～30 m，也可为其他长度。
图4.83 双T板纵向长度示意
L—标志长度；Ln—轴线长度；Lp—制作长度；g—板端间隙，g=g1+g2
②截面高度H宜为300～1 000 mm，当H＞1 000 mm时，H宜为100 mm的倍数。
③标志宽度B宜为1.8 m、2.0 m、2.4 m、3.0 m；双T板的制作宽度Bp应取为标志宽度减去两侧的间隙e，间隙e不应小于10 mm（图4.84）。
④两个肋梁中心线净距离l宜为1.0 m、1.2 m、1.5 m，也可为1.8 m。
⑤肋梁底部宽度b不应小于100 mm，且宜为100～180 mm。
⑥面板厚度宜为50 mm，也可采用其他厚度。

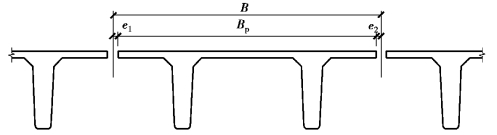

图4.84 双T板横向宽度示意
B—标志宽度；Bp—制作宽度；e—板侧间隙，e=e1+e2
⑦双T板的肋梁宽应为上宽下窄，肋侧坡度α宜为5%。
⑧当采用双T坡板时，板面坡度i宜取2%～3%（图4.85）。
⑨双T板端部可采用混凝土企口、钢制企口，企口的尺寸和配筋应符合设计要求。当采用混凝土企口时，企口长度C应小于H/2和150 mm的较大值，企口上部高度hs应不小于2H/3和150 mm的较大值（图4.86）。
⑩双T板肋梁底部两侧可做倒角，当设置倒角时，倒角宜采用45°切角，水平长度c宜为15 mm（图4.82）。

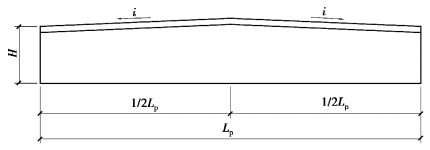

图4.85 双T坡板纵向坡度示意
H—截面高度；Lp—制作长度；i—板面坡度
图4.86 双T板混凝土企口示意
H—截面高度；C—企口长度；
hd—企口高度；hs—企口上部高度
3）预埋吊件
当预埋吊件采用吊环形式时，应符合《混凝土结构设计规范》（GB 50010）的有关规定（图4.87）。吊环的总埋入深度不应小于30d，吊环末端应设置180°弯钩，弯钩的弯弧内直径不应小于2.5d（d为钢筋或圆钢的直径），且弯折后平直段长度不应小于3d。

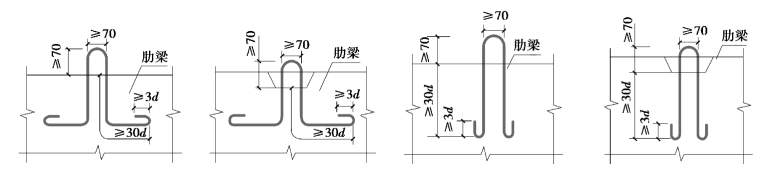

图4.87 吊环示意
