2.5.1　常用机械套筒类型

机械套筒常常用于装配式混凝土结构中后浇混凝土区域的钢筋连接，如梁柱节点中柱子及梁的受力钢筋对接。连接时，连接套筒先套在一根钢筋上，与另一钢筋对接就位后，套筒移到两根钢筋中间用螺旋方式或挤压方式将两根钢筋连接，如图2.38所示。

图2.38　钢筋机械套筒连接实物图

机械连接套筒可分为直螺纹套筒、锥螺纹套筒和挤压套筒，直螺纹套筒又可分为镦粗直螺纹套筒、剥肋滚轧直螺纹套筒和直接滚轧直螺纹套筒。国内使用较多的机械套筒的材质与灌浆套筒一样。对于直螺纹套筒和锥螺纹套筒，对接连接的两根受力钢筋的端部都制成了螺纹端头，将螺纹套筒旋转拧紧即可完成钢筋的对接连接，如图2.39（a）、（b）所示。挤压套筒接头是将一个冷拔无缝钢套筒套在两根对接的带肋钢筋端部，通过机器施加径向挤压力使挤压套筒发生塑性变形，变形后的套筒与带肋钢筋紧密咬合形成挤压套筒连接接头，如图2.39（c）所示。工程中也常遇到两根直径不同的钢筋采用机械套筒对接连接的情况，此时需要采用一头大、一头小的专用异径套筒，同样能完成受力钢筋的连接。

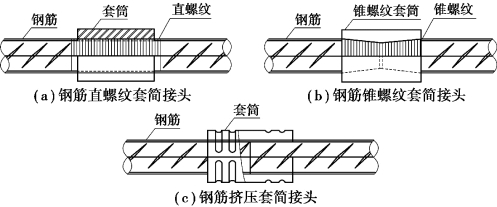

图2.39　机械套筒连接示意图
