5.5.1 柱-柱连接节点
1）纵向钢筋连接方式的选择
图5.33 预制柱纵筋采用挤压套筒连接时后浇段内的箍筋构造
1—预制柱；2—支腿；3—柱底后浇段；
4—挤压套筒；5—箍筋图中尺寸标注单位为mm
在装配整体式框架结构中，预制柱的纵向钢筋连接应符合下列规定：
①当房屋高度大于12 m或层数超过3层时，即结构层数较多时，柱的纵向钢筋采用套筒灌浆连接可保证结构的安全。
②当房屋高度不大于12 m或层数不超过3层时，即对低层框架结构，柱的纵向钢筋连接也可以采用一些相对简单及造价较低的方法，如浆锚搭接、焊接等连接方式。
③当纵向钢筋采用套筒灌浆连接时，接头应满足现行行业标准《钢筋机械连接技术规程》（JGJ 107）中Ⅰ级接头的性能要求，套筒外侧箍筋的保护层厚度以及套筒之间的净距要求，应满足本章5.3节中预制柱的构造要求。
当上、下层相邻预制柱纵向受力钢筋采用挤压套筒连接时（图5.33），柱底后浇段的箍筋应满足下列要求：
图5.34 预制柱与现浇柱连接示意图
①套筒上端第一道箍筋距离套筒顶部不应大于20 mm，柱底部第一道箍筋距柱底面不应大于50 mm，箍筋间距不宜大于75 mm。
②抗震等级为一、二级时，箍筋直径不应小于10 mm，抗震等级为三、四级时，箍筋直径不应小于8 mm。
2）柱-柱连接构造
（1）预制柱与现浇柱连接
预制柱与现浇柱的连接如图5.34所示，现浇混凝土柱纵筋伸出楼面的长度根据所选灌浆套筒的规格确定，预制柱底与后浇混凝土的接触面应设置键槽。
图5.35 预制柱之间的连接示意图
（2）预制柱与预制柱连接
预制柱与预制柱连接时（图5.35），下层预制柱在节点顶面处伸出钢筋并与上层预制柱内纵筋采用套筒灌浆连接，预制柱底及柱顶与后浇混凝土的接触面应设置键槽。
（3）预制柱与预制柱变截面连接
预制柱与预制柱的变截面连接根据柱子的平面位置不同，可分为中间层边柱变截面连接（图5.36）、中间层角柱变截面连接（图5.37）及中间层中柱变截面连接（图5.38）。

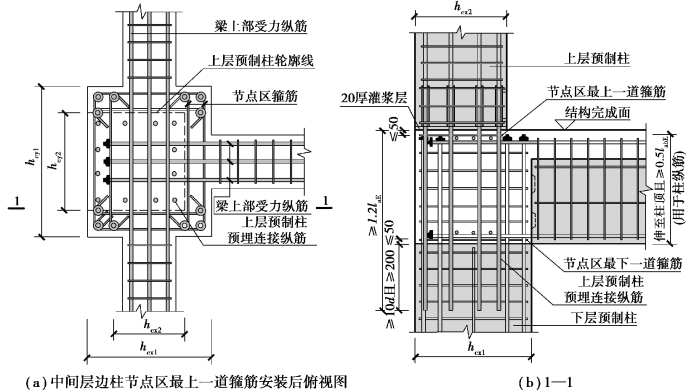

图5.36 中间层边柱变截面连接示意图

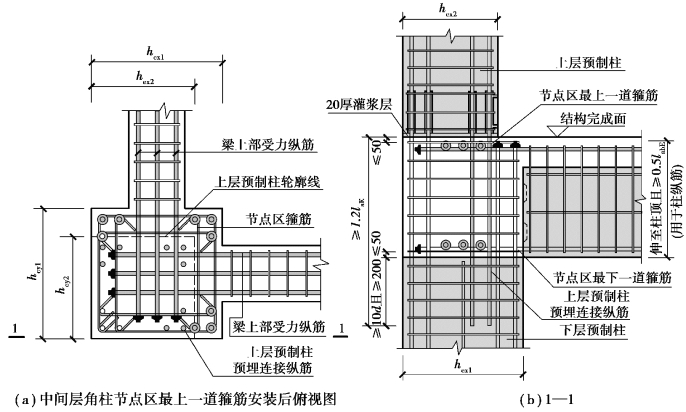

图5.37 中间层角柱变截面连接示意图

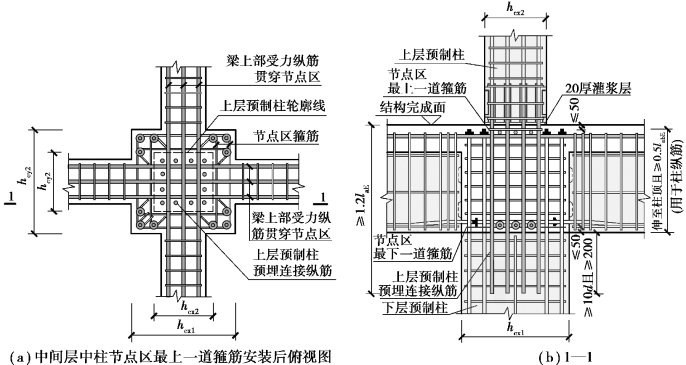

图5.38 中间层中柱变截面连接示意图
注：图中hcx1、hcy1为下层框架柱在X、Y方向上的截面高度，hcx2、hcy2为上层框架柱在X、Y方向上的截面高度，d为预留连接纵筋的直径，图中尺寸标注单位为mm
