8.5.2　预制阳台板连接

8.5.2　预制阳台板连接

预制阳台板纵向受力钢筋宜在后浇混凝土内直线锚固，当直线锚固长度不足时可采用弯钩和机械锚固方式。

阳台板宜采用叠合构件或预制构件。预制构件应与主体结构可靠连接；叠合构件的负弯矩钢筋应在相邻叠合板的后浇混凝土中可靠锚固，叠合构件中预制板底钢筋的锚固应符合下列规定：

①当板底为构造配筋时，其钢筋应符合以下规定：叠合板支座处，预制板内的纵向受力钢筋宜从板端伸出并描入支承梁或墙的后浇混凝土中，锚固长度不应小于5d（d为纵向受力钢筋直径），且宜伸过支座中心线；

②当板底为计算要求配筋时，钢筋应满足受拉钢筋的锚固要求。

预制混凝土阳台板的吊点用于工厂制作搬运和现场施工吊运的连接点，根据《预制钢筋混凝土阳台板、空调板及女儿墙》（15G368-1）所述，阳台板共有4处吊点，一般设置于阳台板的正面，吊点位置如图8.21所示。不同规格的阳台板有不同的质量，因此吊点的位置也有所变化。图中a1数值根据阳台板规格确定，预埋吊件类型有两种，分别是吊杆与吊环，构造做法如图8.22所示。

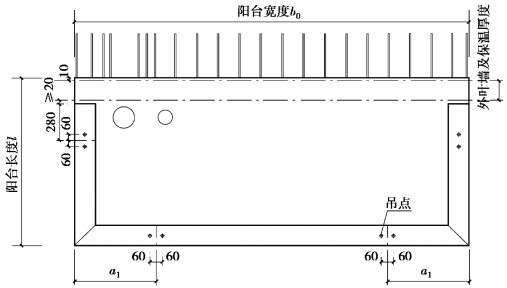

图8.21　全预制板式阳台洞口排布图

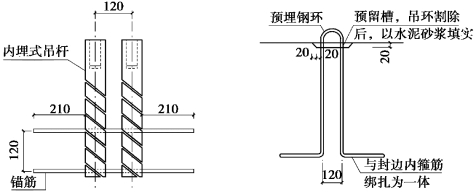

图8.22　内埋式吊杆示意图（左）；预埋吊环示意图（右）

阳台板与建筑主体结构是通过锚固钢筋和现浇混凝土来进行固定和连接的，根据《预制钢筋混凝土阳台板、空调板及女儿墙》（15G368-1）和《装配式混凝土结构技术规程》（JGJ 1）的要求，阳台板内钢筋需深入主体结构锚固，深入长度需满足相关要求。阳台板与主体结构连接如图8.23所示。

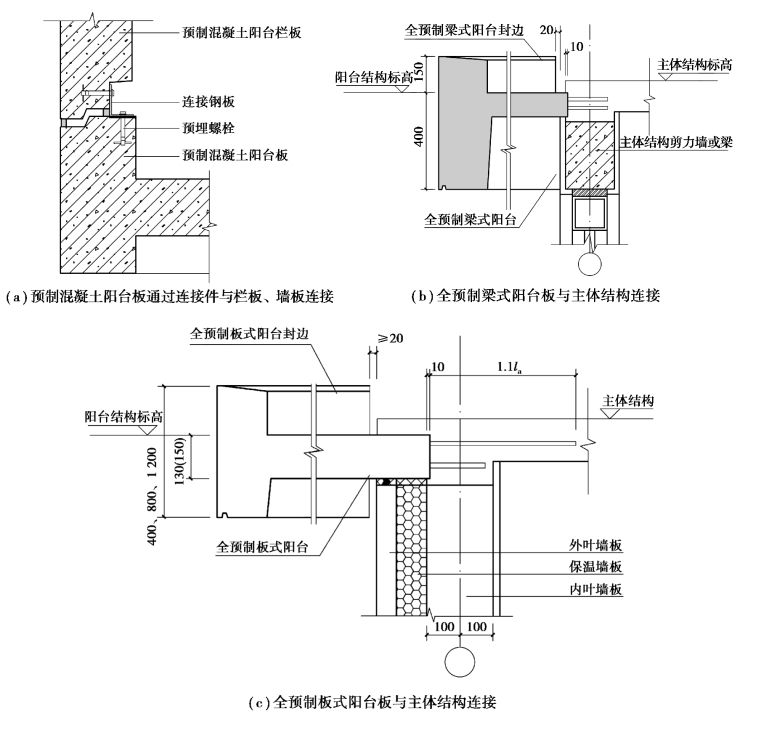

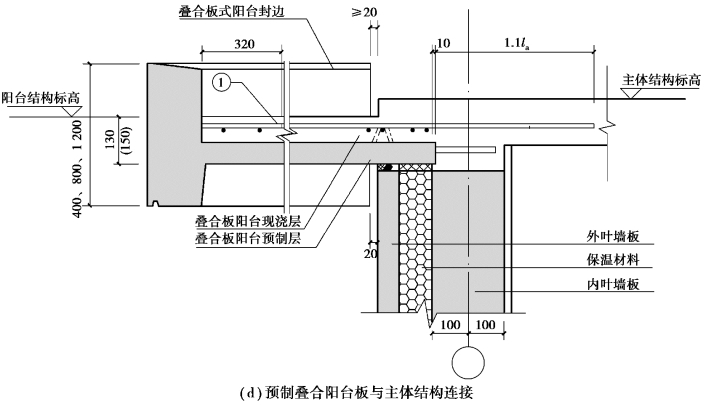

图8.23　阳台板与主体结构连接
