11.6　BIM实际工程案例

重庆两江新区某高端住宅项目（图11.16），位于两江新区高新技术产业园区水土组团，总建筑面积约20万m2，容积率约1.3，规划为4F、6F多层叠墅、9F多层洋房和10～13层高层住宅等建筑业态。项目整体采用装配式建筑进行建造，装配率达到国家AA级标准（装配率76%），为重庆市建筑产业现代化示范工程，本项目中采用了预制剪力墙、预制柱、预制叠合梁、预制叠合板、预制楼梯、预制内隔墙等多种装配式预制构件。4F叠墅建筑平面图、4F叠墅建筑正立面图、4F叠墅建筑侧立面图、4F叠墅建筑BIM模型、4F叠墅深化设计BIM模型及施工阶段BIM模型如图11.17所示。

图11.16　项目整体鸟瞰图

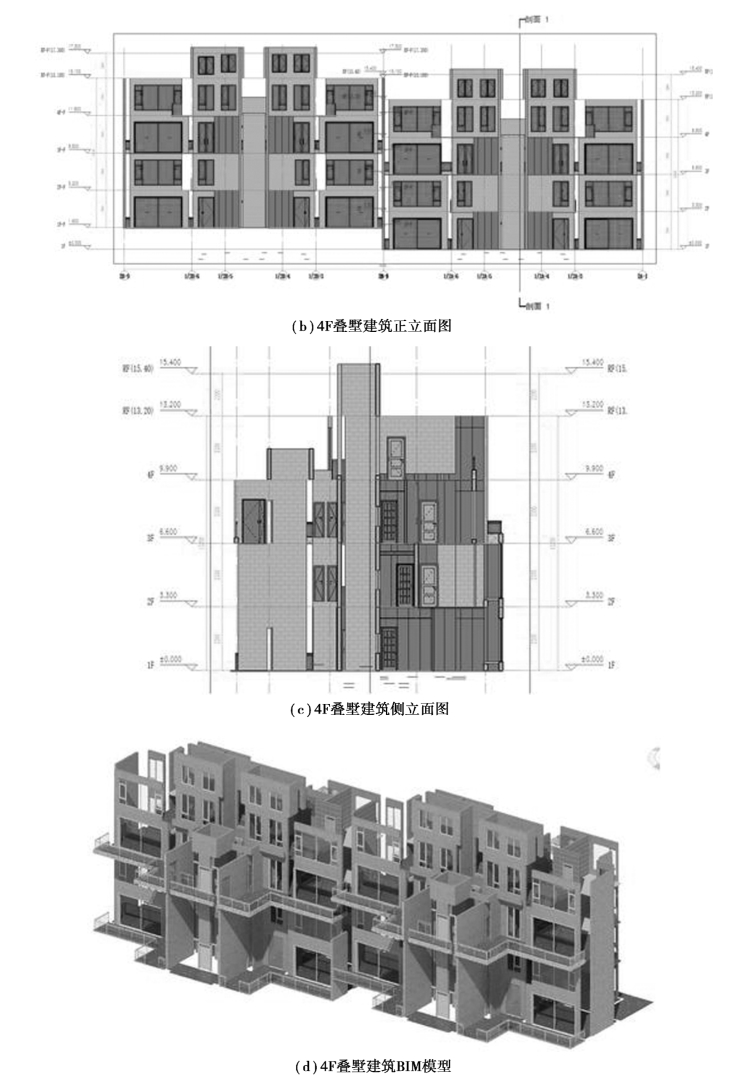

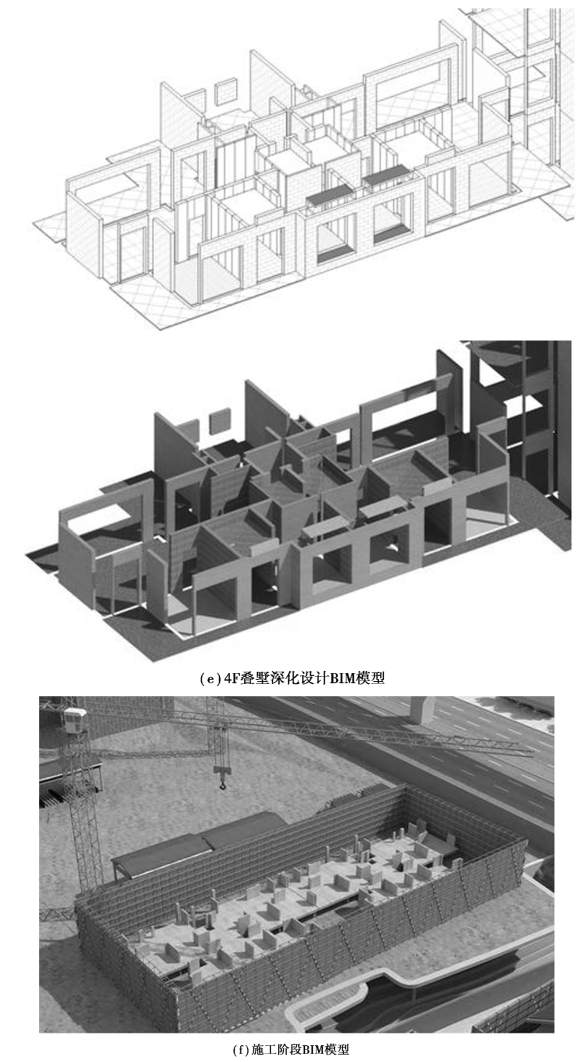

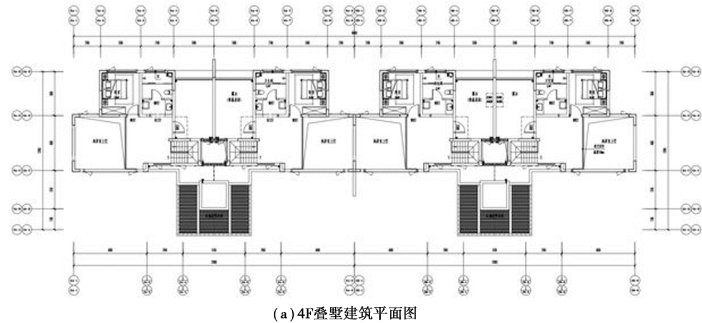

图11.17　重庆两江新区某住宅项目
