9.4.1　预制构件吊装

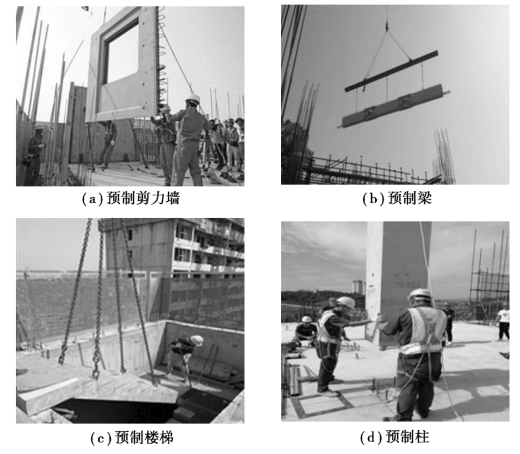

典型预制剪力墙、预制梁、预制楼梯和预制柱的吊装如图9.14所示。

图9.14　典型预制构件吊装

预制构件吊装应符合下列要求：

①应根据预制构件的形状、尺寸、重量和作业半径等要求选择吊具和起重设备，所采用的吊具和起重设备及其操作，应符合国家现行有关标准及产品应用技术手册的规定。

②吊点数量、位置应经计算确定，应保证吊具连接可靠，应采取保证起重设备的主钩位置、吊具及构件重心在竖直方向上重合的措施。

③吊索水平夹角不宜小于60°，不应小于45°。

④应采用慢起、稳升、缓放的操作方式，吊运过程应保持稳定，不得偏斜、摇摆和扭转，严禁吊装构件长时间悬停在空中。

⑤吊装大型构件、薄壁构件或形状复杂的构件时，应使用分配梁或分配桁架类吊具，应采取避免构件变形和损伤的临时加固措施。

预制构件起吊安全要求：

①预制构件起吊时的混凝土强度应符合设计要求。当设计未提出要求时，混凝土强度不应小于设计强度的75%，且吊点应通过设计确定。

②预制构件吊点设置应满足平稳起吊的要求，平吊吊运不宜少于4个，侧吊吊运不宜少于2个且不宜多于4个吊点。

③预制构件应按吊装存放的受力特征选择卡具、索具、托架等吊装和固定措施，满足吊装的安全要求。
