10.4.5　预制阳台和空调板

10.4.5　预制阳台和空调板

1）施工工艺流程

预制阳台和空调板的安装流程如下：测量放线→支撑体系搭设→吊运及就位→安装及校正→节点连接施工→支撑体系拆除，如图10.10和图10.11所示。

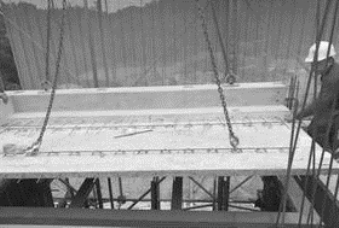

图10.10　预制阳台安装

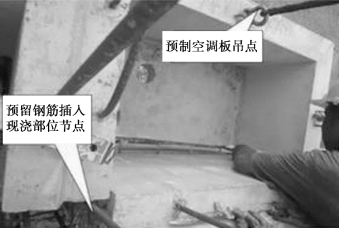

图10.11　预制空调板安装

2）预制阳台板的安装规定

①安装前，应检查支座顶面标高及支撑面的平整度。

②悬挑阳台板安装前应设置防倾覆支撑架，支撑架应在结构楼层混凝土达到设计强度要求时，方可拆除支撑架。

③悬挑阳台板施工荷载不得超过其设计施工荷载。

④预制阳台板预留锚固钢筋应深入现浇结构内，并应与现浇混凝土结构连成整体。

⑤预制阳台与侧板采用灌浆连接方式时，阳台预留钢筋应插入孔内后进行浇筑。

⑥临时支撑应在后浇混凝土强度达到设计要求后方可拆除。

3）预制悬挑空调板的安装规定

①安装前，应检查支座顶面标高及支撑面的平整度。

②预制空调板安装时，板底应采用临时支撑措施，支撑架应在结构层混凝土强度达到设计强度要求后方可拆除支撑。

③预制空调板与现浇结构连接时，预留锚固钢筋应伸入现浇结构部分，并应与现浇结构连成整体。

④预制空调板采用插入式安装方式时，连接位置应设预埋连接件，并应与预制墙板的预埋连接件连接，空调板与墙板交接的四周防水槽应嵌填防水密封胶。
